Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

Precios progresivos - Resorte de compresión VD-207J-10

Cantidad	Precio unidad [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Resorte de compresión Comprar

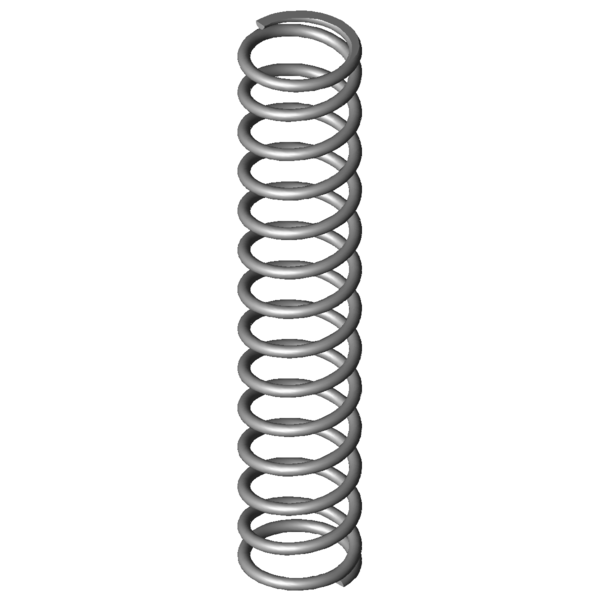

Imagen del producto Resorte de compresión VD-207J-10

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión VD-207J-10

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,5	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	13	mm	Diámetro medio de la espira
De	14,5	mm	Diámetro exterior de la espira
Dd	10,9	mm	Diámetro máximo árbol
Dh	15,3	mm	Diámetro mínimo del casquillo
L0	73,5	mm	Longitud del muelle no comprimido
Lk	35,36	mm	Longitud de la deformación
Fn	77,041	N	Fuerza máxima con carga estática
Ln	25,74	mm	Longitud permitida con carga estática
sn	47,76	mm	Recorrido máximo del muelle con carga estática
Fndyn	73,811	N	Fuerza máxima con carga dinámica
Lndyn	27,74	mm	Longitud permitida con carga dinámica
shdyn	16,12	mm	Recorrido máximo del muelle con carga dinámica
S	5,76	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	12,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,613	N/mm	Índice de rigidez
Gew	8,2721	g	Peso del artículo
Fntol	4,58	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	4,53	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,35	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	2,12	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	K	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-207J-10

Formulario de consulta Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

Formulario de consulta Resorte de compresión VD-207J-10

Resortes de compresión similares para Resorte de compresión VD-207J-10 Acero inoxidable Ø 1,5 x 13 x 73,5 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
VD-207J-10	1.4310	1,5	14,5	73,5	77,041	25,74	47,76	12,5	1,613	66,2 \| 90,5 \| 66,5 \| 41,6
D-207J-10	EN 10270-1	1,5	14,5	73,5	89,697	25,74	47,76	12,5	1,878	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
VD-149A	13,5	80,5	0,242	1.4310	13,032	26,69	53,81	50,5 \| 83,7 \| 52,8 \| 15,0
VD-149	13,5	80,5	0,358	1.4310	22,156	18,68	61,82	53,0 \| 83,7 \| 53,0 \| 22,2
VD-185G	15	80	0,657	1.4310	37,801	22,5	57,5	46,9 \| 82,6 \| 41,2 \| 17,0
VD-179J-03	14	65,4	0,702	1.4310	35,797	14,41	50,99	47,4 \| 81,2 \| 42,8 \| 18,1
VD-180M-23	15	72	0,727	1.4310	39,788	17,25	54,75	49,1 \| 85,1 \| 43,3 \| 18,8
VD-180P-01	13	69	0,818	1.4310	37,98	22,57	46,43	49,9 \| 82,3 \| 46,3 \| 21,1
VD-206G-01	15	79	1,069	1.4310	58,234	24,53	54,47	55,5 \| 85,5 \| 53,3 \| 27,6
VD-207J-27	15	70	1,286	1.4310	53,175	28,65	41,35	60,3 \| 90,1 \| 57,6 \| 33,2
VD-206G	15	65,3	1,407	1.4310	64,687	19,31	45,99	61,1 \| 86,2 \| 60,8 \| 36,3
VD-207J-22	15,5	80	1,537	1.4310	86,174	23,95	56,05	92,6 \| 95,1 \| 87,3 \| 95,3
VD-221A	14,1	78	1,587	1.4310	62,736	38,47	39,53	64,8 \| 89,4 \| 64,1 \| 41,0
VD-207J-10	14,5	73,5	1,613	1.4310	77,041	25,74	47,76	66,2 \| 90,5 \| 66,5 \| 41,6
VD-207J-38	14	65,7	1,814	1.4310	72,797	25,58	40,12	68,0 \| 88,0 \| 69,0 \| 46,8
VD-221	14,1	78	2,349	1.4310	113,33	29,75	48,25	72,1 \| 89,4 \| 66,3 \| 60,6
VD-256A	14,5	71	3,875	1.4310	93,502	46,87	24,13	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-08	14,8	76	4,046	1.4310	136,235	42,33	33,67	87,7 \| 97,1 \| 70,1 \| 95,8
VD-252A-35	15	75	5,082	1.4310	207,329	34,2	40,8	75,2 \| 97,1 \| 52,1 \| 76,3
VD-252AC	15	66,2	5,098	1.4310	168,819	33,08	33,12	78,9 \| 96,6 \| 64,1 \| 76,0
VD-252A-07	14,8	64	5,135	1.4310	153,041	34,2	29,8	80,8 \| 96,0 \| 71,0 \| 75,5
VD-257E	14	73,1	5,227	1.4310	174,195	39,77	33,33	78,4 \| 97,9 \| 63,0 \| 74,1
VD-263Q-01	15	77	5,283	1.4310	136,113	51,24	25,76	82,6 \| 93,3 \| 81,2 \| 73,3
VD-256	14,5	71	5,734	1.4310	215,327	33,45	37,55	73,8 \| 100,0 \| 53,8 \| 67,6
VD-263Q	15	77	6,306	1.4310	210,351	43,64	33,36	71,0 \| 93,3 \| 58,4 \| 61,5
VD-263P-02	15	68	7,24	1.4310	213,013	38,58	29,42	70,3 \| 94,5 \| 63,0 \| 53,5
VD-263V-16	15,2	76	7,91	1.4310	183,579	52,79	23,21	71,1 \| 90,7 \| 73,6 \| 49,0
VD-287A	15	67,5	9,459	1.4310	93,56	57,61	9,89	67,3 \| 90,6 \| 70,5 \| 41,0
VD-287	15	67,5	14	1.4310	377,344	40,55	26,95	58,5 \| 90,6 \| 57,2 \| 27,7

Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202081; Resorte de compresión VD-207J-10

País de origen: DE, German; Resorte de compresión VD-207J-10
