Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

Precios progresivos - Resorte de compresión VD-239A-05

Cantidad	Precio unidad [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Resorte de compresión Comprar

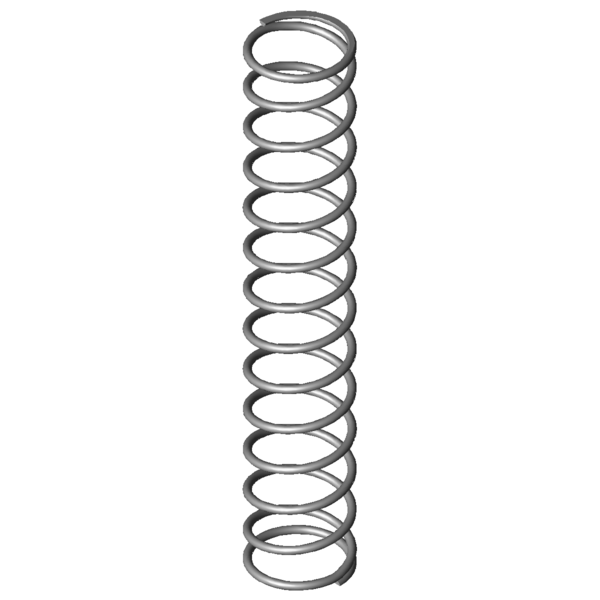

Imagen del producto Resorte de compresión VD-239A-05

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión VD-239A-05

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	23	mm	Diámetro medio de la espira
De	25	mm	Diámetro exterior de la espira
Dd	20,2	mm	Diámetro máximo árbol
Dh	26,5	mm	Diámetro mínimo del casquillo
L0	139,5	mm	Longitud del muelle no comprimido
Lk	82,32	mm	Longitud de la deformación
Fn	94,851	N	Fuerza máxima con carga estática
Ln	36,46	mm	Longitud permitida con carga estática
sn	103,04	mm	Recorrido máximo del muelle con carga estática
Fndyn	91,417	N	Fuerza máxima con carga dinámica
Lndyn	40,19	mm	Longitud permitida con carga dinámica
shdyn	40,09	mm	Recorrido máximo del muelle con carga dinámica
S	11	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	12,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	0,921	N/mm	Índice de rigidez
Gew	26,0181	g	Peso del artículo
Fntol	5,88	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	5,83	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,45	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	4,85	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	L	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-239A-05

Formulario de consulta Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

Formulario de consulta Resorte de compresión VD-239A-05

Resortes de compresión similares para Resorte de compresión VD-239A-05 Acero inoxidable Ø 2 x 23 x 139,5 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
VD-239A-05	1.4310	2	25	139,5	94,851	36,46	103,04	12,5	0,921	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-05	EN 10270-1	2	25	139,5	110,434	36,46	103,04	12,5	1,072	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
VD-145DE	24	150	0,039	1.4310	4,392	37,03	112,97	43,9 \| 79,7 \| 47,9 \| 4,2
VD-207JO	26,5	152	0,227	1.4310	27,344	31,44	120,56	56,3 \| 87,0 \| 57,1 \| 24,6
VD-180L	20	130	0,287	1.4310	31,866	19,14	110,86	57,4 \| 77,7 \| 63,3 \| 31,2
VD-206C	24	157	0,307	1.4310	41,189	22,63	134,37	59,4 \| 85,0 \| 60,1 \| 33,3
VD-207M-01	28	130	0,367	1.4310	38,97	23,71	106,29	65,4 \| 87,5 \| 69,0 \| 39,8
VD-236D	27	125	0,618	1.4310	50,858	42,7	82,3	76,0 \| 94,1 \| 66,7 \| 67,1
VD-237A	27	135	0,717	1.4310	69,989	37,36	97,64	86,2 \| 96,5 \| 84,3 \| 77,9
VD-239A-05	25	139,5	0,921	1.4310	94,851	36,46	103,04	100,0 \| 100,0 \| 100,0 \| 100,0
VD-243A	22	135	0,946	1.4310	80,169	50,25	84,75	91,9 \| 94,9 \| 83,4 \| 97,3
VD-232N	20	139	0,983	1.4310	98,724	38,57	100,43	93,4 \| 89,9 \| 96,8 \| 93,6
VD-237	27	135	1,054	1.4310	107,942	32,6	102,4	92,5 \| 96,5 \| 93,6 \| 87,3
VD-243B	22	149	1,129	1.4310	119,96	42,75	106,25	87,8 \| 93,9 \| 88,0 \| 81,5
VD-263M	24	159	1,276	1.4310	143,047	46,93	112,07	80,9 \| 91,5 \| 79,1 \| 72,1
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	80,9 \| 94,9 \| 81,9 \| 65,8
VD-288N-10	30	135	1,62	1.4310	116,688	62,96	72,04	72,1 \| 83,8 \| 75,6 \| 56,8
VD-277A	22,5	120	2,309	1.4310	137,839	60,32	59,69	62,9 \| 85,3 \| 63,4 \| 39,9
VD-302A	28,2	135	3,174	1.4310	184,287	76,94	58,06	55,2 \| 82,6 \| 53,9 \| 29,0
VD-277	22,5	120	3,418	1.4310	255,322	45,3	74,7	55,7 \| 85,3 \| 54,8 \| 26,9
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	56,2 \| 84,7 \| 58,5 \| 25,4
VD-288Z-44	27	117	4,102	1.4310	271,318	50,85	66,15	51,0 \| 81,0 \| 49,6 \| 22,4
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	51,3 \| 82,6 \| 51,7 \| 19,6
VD-308A	23,2	155	5,097	1.4310	332,245	89,82	65,18	48,6 \| 81,8 \| 45,9 \| 18,1
VD-308	23,2	155	6,199	1.4310	496,018	74,99	80,01	48,3 \| 81,8 \| 48,4 \| 14,8

Número de resortes metálicos similares: 22

Número de arancel aduanero: 73202081; Resorte de compresión VD-239A-05

País de origen: DE, German; Resorte de compresión VD-239A-05
