Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

Precios progresivos - Resorte de compresión VD-275

Cantidad	Precio unidad [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Resorte de compresión Comprar

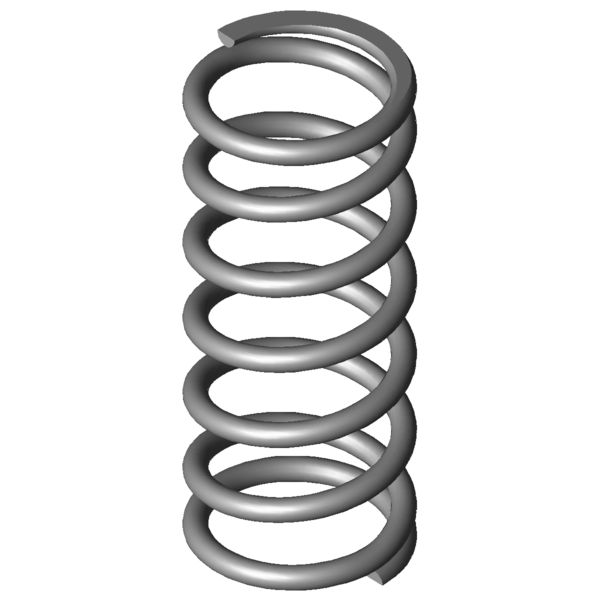

Imagen del producto Resorte de compresión VD-275

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión VD-275

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,5	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	20	mm	Diámetro medio de la espira
De	22,5	mm	Diámetro exterior de la espira
Dd	16,8	mm	Diámetro máximo árbol
Dh	23,3	mm	Diámetro mínimo del casquillo
L0	54	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	252,891	N	Fuerza máxima con carga estática
Ln	21,45	mm	Longitud permitida con carga estática
sn	32,56	mm	Recorrido máximo del muelle con carga estática
Fndyn	215,953	N	Fuerza máxima con carga dinámica
Lndyn	26,2	mm	Longitud permitida con carga dinámica
shdyn	7,19	mm	Recorrido máximo del muelle con carga dinámica
S	9,364	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	5,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	7,768	N/mm	Índice de rigidez
Gew	18,2849	g	Peso del artículo
Fntol	14,98	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	14,8	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,35	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,17	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	J	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-275

Formulario de consulta Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

Formulario de consulta Resorte de compresión VD-275

Resortes de compresión similares para Resorte de compresión VD-275 Acero inoxidable Ø 2,5 x 20 x 54 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
VD-275	1.4310	2,5	22,5	54	252,891	21,45	32,56	5,5	7,768	100,0 \| 100,0 \| 100,0 \| 100,0
D-275	EN 10270-1	2,5	22,5	54	292,131	21,7	32,3	5,5	9,044	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
VD-206A	24	60,9	0,832	1.4310	42,261	10,11	50,79	43,5 \| 79,5 \| 40,4 \| 10,7
VD-206D-14	20,4	58	0,891	1.4310	39,74	13,4	44,6	45,3 \| 79,9 \| 44,4 \| 11,5
VD-207JR	22	50,7	0,935	1.4310	33,948	14,39	36,31	49,2 \| 83,9 \| 51,5 \| 12,0
VD-207J-71	20	55	1,272	1.4310	52,153	14	41	49,6 \| 82,4 \| 50,0 \| 16,4
VD-208	21,6	48	2,048	1.4310	71,066	13,3	34,7	56,8 \| 83,0 \| 61,0 \| 26,4
VD-247D-06	20	50	2,182	1.4310	41,741	30,87	19,13	51,0 \| 87,2 \| 37,6 \| 28,1
VD-232L-01	20	56	2,344	1.4310	88,455	18,26	37,74	58,9 \| 85,8 \| 60,6 \| 30,2
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	61,2 \| 89,6 \| 61,0 \| 33,0
VD-232L	20	51,5	2,77	1.4310	98,322	16,01	35,49	62,1 \| 85,4 \| 65,3 \| 35,7
VD-240A	22	55,4	3,182	1.4310	119,795	17,75	37,65	66,5 \| 91,8 \| 66,9 \| 41,0
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	64,8 \| 88,3 \| 65,1 \| 41,0
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	68,9 \| 91,0 \| 69,3 \| 46,3
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	78,7 \| 96,7 \| 74,8 \| 64,7
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	87,1 \| 96,7 \| 84,1 \| 80,5
VD-275	22,5	54	7,768	1.4310	252,891	21,45	32,56	100,0 \| 100,0 \| 100,0 \| 100,0
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	73,8 \| 87,9 \| 76,1 \| 57,6
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	72,2 \| 88,6 \| 73,8 \| 54,3
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	66,0 \| 90,8 \| 65,0 \| 42,2
VD-305	23,2	49,5	20,852	1.4310	473,531	26,79	22,71	62,6 \| 88,9 \| 61,6 \| 37,2
VD-288X-06	19,4	51	21,195	1.4310	467,351	28,95	22,05	62,2 \| 89,0 \| 60,9 \| 36,6
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	60,4 \| 84,7 \| 60,3 \| 36,2
VD-310A	19,2	54	23,579	1.4310	306,998	40,98	13,02	60,6 \| 87,8 \| 61,2 \| 32,9
VD-313N-10	22,5	60	29,025	1.4310	638,076	38,02	21,98	55,6 \| 86,5 \| 53,6 \| 26,8
VD-313A-06	19,5	51	30,509	1.4310	439,503	36,59	14,41	54,0 \| 85,6 \| 50,9 \| 25,5
VD-336	24	49	50,909	1.4310	813,273	33,03	15,98	45,9 \| 82,3 \| 40,1 \| 15,3
VD-339A-01	21,5	50	64,301	1.4310	813,639	37,35	12,65	43,5 \| 83,5 \| 35,0 \| 12,1
VD-339T-10	22	50	121,725	1.4310	1491,136	37,75	12,25	38,5 \| 82,0 \| 27,3 \| 6,4
VD-339T	22	44,9	121,725	1.4310	987,624	36,79	8,11	36,8 \| 78,8 \| 25,3 \| 6,4

Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202081; Resorte de compresión VD-275

País de origen: DE, German; Resorte de compresión VD-275
