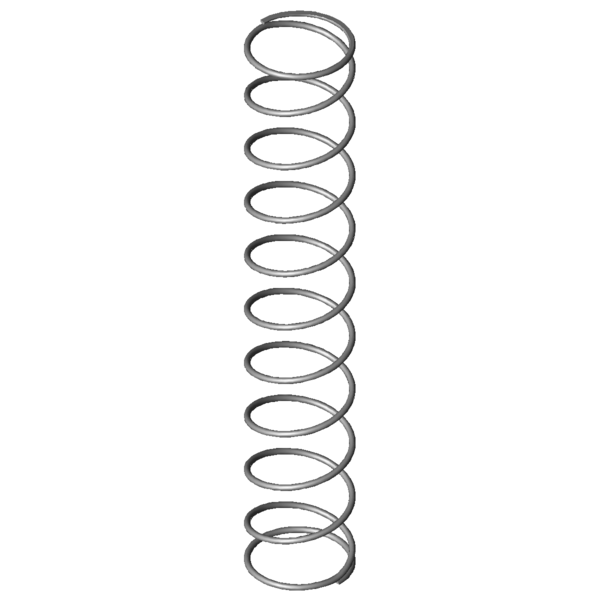

| Tipo de material |
1.4310 |
- |
Tipo de material |
| Condición de los extremos del muelle |
Aplastada y esmerilada |
- |
Condición de los extremos del muelle |
| F1 |
|
N |
Fuerza del muelle precomprimido |
| L1 |
|
mm |
Longitud del muelle precomprimido |
| s1 |
|
mm |
Sección del muelle precomprimido |
| F2 |
|
N |
Fuerza del muelle comprimido |
| L2 |
|
mm |
Longitud del muelle comprimido |
| s2 |
|
mm |
Sección del muelle comprimido |
| d |
2,8 |
mm |
Diámetro del hilo |
| Di |
|
mm |
Diámetro interior de la espira |
| D |
45,2 |
mm |
Diámetro medio de la espira |
| De |
48 |
mm |
Diámetro exterior de la espira |
| Dd |
41,2 |
mm |
Diámetro máximo árbol |
| Dh |
50,9 |
mm |
Diámetro mínimo del casquillo |
| L0 |
273 |
mm |
Longitud del muelle no comprimido |
| Lk |
164,4 |
mm |
Longitud de la deformación |
| Fn |
139,619 |
N |
Fuerza máxima con carga estática |
| Ln |
45,26 |
mm |
Longitud permitida con carga estática |
| sn |
227,74 |
mm |
Recorrido máximo del muelle con carga estática |
| Fndyn |
135,614 |
N |
Fuerza máxima con carga dinámica |
| Lndyn |
51,79 |
mm |
Longitud permitida con carga dinámica |
| shdyn |
65,87 |
mm |
Recorrido máximo del muelle con carga dinámica |
| S |
28,442 |
mm |
Paso del muelle (distancia de centro espiral a centro espiral) |
| n |
9,5 |
Unidades |
Número de espiras elásticas |
| nt |
|
Unidades |
Número total de espiras |
| R |
0,613 |
N/mm |
Índice de rigidez |
| Gew |
79,4827 |
g |
Peso del artículo |
| Fntol |
9,91 |
N |
(+/-) Tolerancia fuerza máxima estática |
| Fndtol |
9 |
N |
(+/-) Tolerancia fuerza máxima dinámica |
| Detol |
0,9 |
mm |
(+/-) Tolerancia del diámetro de la espira |
| L0tol |
10,46 |
mm |
(+/-) Tolerancia longitud del muelle no comprimido |
| PG |
S |
- |
Grupo de precios para este artículo |
| F1tol |
|
N |
(+/-) Tolerancia fuerza del muelle precomprimido |
| F2tol |
|
N |
(+/-) Tolerancia fuerza del muelle comprimido |
