Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

Precios progresivos - Resorte de compresión VD-288Z-14

Cantidad	Precio unidad [EUR]
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Resorte de compresión Comprar

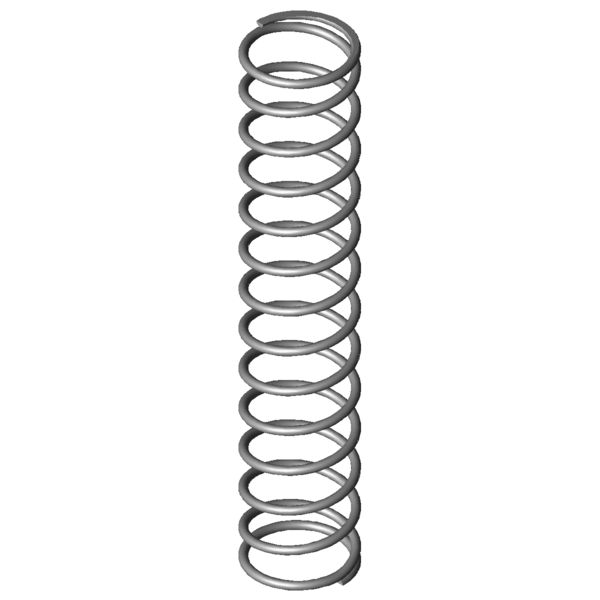

Imagen del producto Resorte de compresión VD-288Z-14

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión VD-288Z-14

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	3	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	34	mm	Diámetro medio de la espira
De	37	mm	Diámetro exterior de la espira
Dd	30,1	mm	Diámetro máximo árbol
Dh	38,5	mm	Diámetro mínimo del casquillo
L0	190	mm	Longitud del muelle no comprimido
Lk	93,06	mm	Longitud de la deformación
Fn	195,509	N	Fuerza máxima con carga estática
Ln	54,48	mm	Longitud permitida con carga estática
sn	135,53	mm	Recorrido máximo del muelle con carga estática
Fndyn	187,581	N	Fuerza máxima con carga dinámica
Lndyn	59,97	mm	Longitud permitida con carga dinámica
shdyn	50,41	mm	Recorrido máximo del muelle con carga dinámica
S	14,96	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	12,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,443	N/mm	Índice de rigidez
Gew	86,5386	g	Peso del artículo
Fntol	12,36	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	12,22	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,6	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	5,33	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	R	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-288Z-14

Formulario de consulta Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

Formulario de consulta Resorte de compresión VD-288Z-14

Resortes de compresión similares para Resorte de compresión VD-288Z-14 Acero inoxidable Ø 3 x 34 x 190 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
VD-288Z-14	1.4310	3	37	190	195,509	54,48	135,53	12,5	1,443	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-14	EN 10270-1	3	37	190	227,628	54,48	135,53	12,5	1,68	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
VD-207JC	35,5	176	0,133	1.4310	19,776	26,85	149,15	46,4 \| 79,5 \| 50,5 \| 9,2
VD-207JH	34	164	0,152	1.4310	20,949	26	138	47,0 \| 76,1 \| 54,5 \| 10,5
VD-234J	34	205	0,45	1.4310	77,716	32,2	172,8	58,0 \| 83,7 \| 59,1 \| 31,2
VD-263G	38	228	0,47	1.4310	90,432	35,69	192,31	58,5 \| 84,7 \| 58,4 \| 32,6
VD-234O	30	182	0,472	1.4310	66,309	41,64	140,36	59,7 \| 81,2 \| 65,2 \| 32,7
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	87,5 \| 88,7 \| 88,8 \| 85,1
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	100,0 \| 100,0 \| 100,0 \| 100,0
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	91,5 \| 96,3 \| 82,9 \| 95,3
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	88,0 \| 93,1 \| 85,3 \| 85,5
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	88,8 \| 91,3 \| 91,6 \| 83,7
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	80,9 \| 96,3 \| 82,0 \| 64,4
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	63,1 \| 87,3 \| 63,1 \| 39,0
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	56,3 \| 87,3 \| 55,2 \| 26,4
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	49,3 \| 80,9 \| 47,7 \| 19,4
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	46,2 \| 81,4 \| 41,2 \| 16,0
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	49,3 \| 80,9 \| 51,2 \| 16,0
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	45,0 \| 81,4 \| 40,6 \| 12,9
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	44,1 \| 83,3 \| 37,6 \| 11,6
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	43,4 \| 81,4 \| 38,0 \| 10,8
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	41,5 \| 79,8 \| 34,5 \| 10,3
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	42,0 \| 81,7 \| 34,6 \| 9,6
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	42,0 \| 80,1 \| 38,2 \| 7,7

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202081; Resorte de compresión VD-288Z-14

País de origen: DE, German; Resorte de compresión VD-288Z-14
