Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

Precios progresivos - Resorte de compresión VD-313M-02

Cantidad	Precio unidad [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Resorte de compresión Comprar

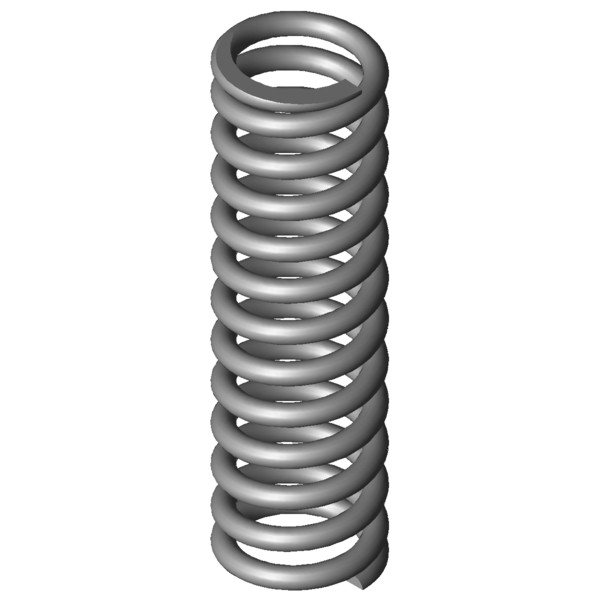

Imagen del producto Resorte de compresión VD-313M-02

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión VD-313M-02

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	3,6	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	21,4	mm	Diámetro medio de la espira
De	25	mm	Diámetro exterior de la espira
Dd	17	mm	Diámetro máximo árbol
Dh	26	mm	Diámetro mínimo del casquillo
L0	86	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	451,804	N	Fuerza máxima con carga estática
Ln	52,86	mm	Longitud permitida con carga estática
sn	33,14	mm	Recorrido máximo del muelle con carga estática
Fndyn	410,483	N	Fuerza máxima con carga dinámica
Lndyn	55,89	mm	Longitud permitida con carga dinámica
shdyn	12,54	mm	Recorrido máximo del muelle con carga dinámica
S	7,491	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	11	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	13,633	N/mm	Índice de rigidez
Gew	70,3206	g	Peso del artículo
Fntol	37,25	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	36,53	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,35	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,82	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	AE	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-313M-02

Formulario de consulta Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

Formulario de consulta Resorte de compresión VD-313M-02

Resortes de compresión similares para Resorte de compresión VD-313M-02 Acero inoxidable Ø 3,6 x 21,4 x 86 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
VD-313M-02	1.4310	3,6	25	86	451,804	52,86	33,14	11	13,633	100,0 \| 100,0 \| 100,0 \| 100,0
D-313M-02	EN 10270-1	3,6	25	86	526,029	52,86	33,14	11	15,872	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	45,5 \| 78,5 \| 43,1 \| 15,1
VD-263L	24	98,9	2,083	1.4310	142,516	30,47	68,43	45,5 \| 81,4 \| 40,0 \| 15,3
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	52,9 \| 84,0 \| 51,5 \| 23,2
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	60,0 \| 88,1 \| 58,3 \| 33,6
VD-276	22,5	81,5	5,026	1.4310	255,594	30,65	50,85	60,8 \| 84,7 \| 60,9 \| 36,9
VD-288Z-43	27	81,8	6,032	1.4310	273,249	36,5	45,3	67,1 \| 90,3 \| 66,8 \| 44,2
VD-300A	28,2	79,4	6,181	1.4310	227,32	42,62	36,78	68,5 \| 90,0 \| 70,2 \| 45,3
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	78,0 \| 91,7 \| 80,0 \| 62,3
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	81,6 \| 89,0 \| 84,6 \| 71,3
VD-313J-09	28,6	91,3	9,901	1.4310	435,699	47,29	44,01	84,1 \| 93,9 \| 85,9 \| 72,6
VD-313M-03	25	101	11,535	1.4310	459,564	61,16	39,84	90,1 \| 95,0 \| 90,7 \| 84,6
VD-308A-03	22	82	12,007	1.4310	398,811	48,79	33,21	91,0 \| 90,7 \| 94,0 \| 88,1
VD-313M-01	25	95	13,04	1.4310	522,457	54,93	40,07	92,4 \| 96,8 \| 84,6 \| 95,6
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	93,5 \| 89,2 \| 92,3 \| 99,0
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313M	25	78	15,785	1.4310	495,142	46,63	31,37	92,1 \| 96,9 \| 93,0 \| 86,4
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	89,1 \| 94,6 \| 90,8 \| 81,8
VD-332	29	89,5	16,866	1.4310	710,185	47,39	42,11	80,9 \| 90,8 \| 71,2 \| 80,8
VD-334A-03	27	78	21,659	1.4310	669,274	47,1	30,9	78,1 \| 91,1 \| 80,4 \| 62,9
VD-337	24	72	32,941	1.4310	834,235	46,68	25,33	65,5 \| 89,9 \| 65,3 \| 41,4
VD-339A-05	21	85	36,475	1.4310	751,378	64,4	20,6	63,2 \| 90,9 \| 61,1 \| 37,4
VD-364Q	28	87,8	73,992	1.4310	1332,853	69,79	18,01	48,9 \| 84,2 \| 44,1 \| 18,4

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202081; Resorte de compresión VD-313M-02

País de origen: DE, German; Resorte de compresión VD-313M-02
