El artículo ha sido agregado a su carrito de compras.

Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

Precios progresivos - Resorte de extensión RZ-015JX

Cantidad Precio unidad [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Resorte de extensión Comprar

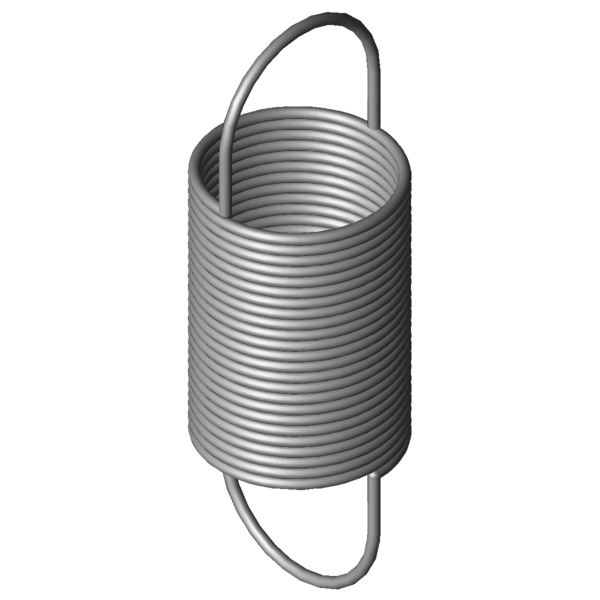

Imagen del producto Resorte de extensión RZ-015JX
Imagen del producto Resorte de extensión RZ-015JX
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-015JX

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 0,32 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 5,5 mm Diámetro exterior de la espira
Dh 6,3 mm Diámetro mínimo del casquillo
L0 16,1 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 8,24 mm Longitud libre sin carga con precompresión
Ln 94,73 mm Longitud máxima con carga estática
sn 78,63 mm Recorrido máximo del muelle con carga estática
Fn 2,161 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 3,93 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,027 N/mm Índice de rigidez
F0 0,061 N Fuerza precompresión interior
Fntol 0,22 N (+/-) Tolerancia fuerza máxima estática
L0tol 0,7 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 46 grados Tolerancia posición del gancho
Gew 0,2742 g Peso del artículo
PG ZH - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-015JX

Formulario de consulta Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

Formulario de consulta Resorte de extensión RZ-015JX

Resortes de extensión similares para Resorte de extensión RZ-015JX Acero inoxidable Ø 0,32 x 5,5 x 16,1 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-015JX 1.4310 0,32 5,5 16,1 2,161 94,73 78,63 0,027 100,0 | 100,0 | 100,0 | 100,0
Z-015JX EN 10270-1 0,32 5,5 16,1 2,711 100,91 84,81 0,031 90,7 | 100,0 | 86,2 | 86,0
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-006HX 5 18,2 0,007 1.4310 1,08 160,1 141,9 55,4 | 85,8 | 52,7 | 27,7
RZ-006EX 4,2 16,2 0,014 1.4310 1,371 112,07 95,87 69,8 | 84,6 | 72,7 | 52,0
RZ-015JX 5,5 16,1 0,027 1.4310 2,161 94,73 78,63 100,0 | 100,0 | 100,0 | 100,0
RZ-024PX 6 17,8 0,033 1.4310 2,791 98,08 80,28 85,7 | 90,3 | 87,7 | 79,1
RZ-015HX 5,5 13,2 0,042 1.4310 2,161 63,24 50,04 79,8 | 94,0 | 81,8 | 63,6
RZ-024OX 6 14,6 0,052 1.4310 2,791 65,69 51,09 70,6 | 90,4 | 71,2 | 50,3
RZ-026X 5,4 17,7 0,072 1.4310 4,191 72,38 54,68 62,0 | 89,7 | 60,6 | 35,9
RZ-029X 4,4 16,1 0,141 1.4310 5,101 50,28 34,18 49,3 | 86,7 | 42,9 | 18,4
RZ-025X 5,4 12,5 0,153 1.4310 4,191 38,46 25,96 48,2 | 85,3 | 42,3 | 17,0
RZ-036PX 5 18,3 0,154 1.4310 6,321 57,1 38,8 47,3 | 83,3 | 41,8 | 16,9
RZ-041X 5,5 20,2 0,177 1.4310 7,781 61,36 41,16 45,3 | 81,2 | 40,1 | 14,5
RZ-037X 6,8 15,7 0,186 1.4310 6,351 48,12 32,42 44,2 | 80,8 | 37,6 | 14,0
RZ-036OX 5 14,2 0,242 1.4310 6,321 38,89 24,69 42,3 | 83,4 | 32,8 | 10,7
RZ-042GX 5 17,4 0,289 1.4310 8,531 44,78 27,38 40,5 | 82,5 | 30,1 | 8,8
RZ-051GX 6 17,2 0,314 1.4310 9,431 44,98 27,78 39,5 | 81,2 | 29,1 | 8,1
RZ-040AX 5,5 14,2 0,343 1.4310 7,781 35,4 21,2 39,6 | 84,1 | 27,4 | 7,5
RZ-040X 5,5 13,7 0,372 1.4310 7,781 33,24 19,54 38,7 | 83,0 | 26,3 | 6,9
RZ-051FX 6 13,9 0,508 1.4310 9,431 31,09 17,19 35,4 | 78,7 | 22,4 | 5,0
Número de resortes metálicos similares: 17

Número de arancel aduanero: 73202085; Resorte de extensión RZ-015JX

País de origen: DE, German; Resorte de extensión RZ-015JX
