Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

Precios progresivos - Resorte de extensión RZ-017X

Cantidad	Precio unidad [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Resorte de extensión Comprar

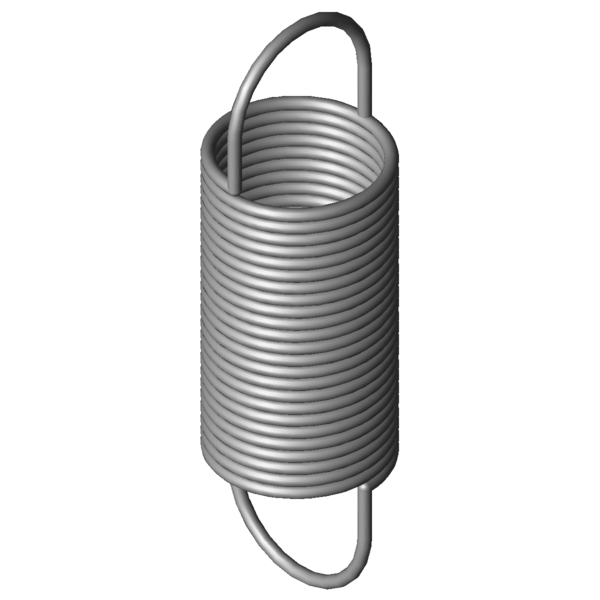

Imagen del producto Resorte de extensión RZ-017X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-017X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	0,32	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	4,32	mm	Diámetro exterior de la espira
Dh	5	mm	Diámetro mínimo del casquillo
L0	14,2	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	8,24	mm	Longitud libre sin carga con precompresión
Ln	58,91	mm	Longitud máxima con carga estática
sn	44,71	mm	Recorrido máximo del muelle con carga estática
Fn	2,731	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	2,98	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,058	N/mm	Índice de rigidez
F0	0,141	N	Fuerza precompresión interior
Fntol	0,24	N	(+/-) Tolerancia fuerza máxima estática
L0tol	0,6	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,2	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	37	grados	Tolerancia posición del gancho
Gew	0,2118	g	Peso del artículo
PG	ZG	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-017X

Formulario de consulta Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

Formulario de consulta Resorte de extensión RZ-017X

Resortes de extensión similares para Resorte de extensión RZ-017X Acero inoxidable Ø 0,32 x 4,32 x 14,2 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-017X	1.4310	0,32	4,32	14,2	2,731	58,91	44,71	0,058	78,3 \| 91,6 \| 81,1 \| 62,3
Z-017X	EN 10270-1	0,32	4,32	14,2	3,431	62,45	48,25	0,067	90,7 \| 100,0 \| 86,1 \| 85,9

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-006EX	4,2	16,2	0,014	1.4310	1,371	112,07	95,87	62,3 \| 86,9 \| 62,6 \| 37,6
RZ-006GX	5	12,7	0,015	1.4310	1,08	81,63	68,93	54,2 \| 84,7 \| 52,2 \| 25,7
RZ-006DX	4,2	12,4	0,022	1.4310	1,371	72,09	59,69	48,7 \| 85,3 \| 42,9 \| 17,9
RZ-009X	3,45	15	0,026	1.4310	1,661	75,09	60,09	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-006CX	4,2	10,2	0,035	1.4310	1,371	48,18	37,98	44,9 \| 82,4 \| 38,0 \| 14,3
RZ-017X	4,32	14,2	0,058	1.4310	2,731	58,91	44,71	78,3 \| 91,6 \| 81,1 \| 62,3
RZ-020X	3,52	12,9	0,113	1.4310	3,331	40,71	27,81	52,8 \| 87,4 \| 48,1 \| 23,1
RZ-016X	4,32	10	0,122	1.4310	2,731	31,23	21,23	70,9 \| 89,5 \| 72,1 \| 51,0
RZ-024VX	4	14,6	0,123	1.4310	4,131	46,6	32	57,0 \| 86,1 \| 55,3 \| 29,5
RZ-029X	4,4	16,1	0,141	1.4310	5,101	50,28	34,18	54,6 \| 87,6 \| 50,6 \| 25,5
RZ-024UX	4	11,4	0,193	1.4310	4,131	31,76	20,36	78,0 \| 89,7 \| 81,0 \| 63,4
RZ-036OX	5	14,2	0,242	1.4310	6,321	38,89	24,69	53,0 \| 85,8 \| 49,2 \| 23,9
RZ-032X	3,6	14,8	0,276	1.4310	6,181	35,58	20,78	41,9 \| 85,7 \| 30,7 \| 9,3
RZ-028X	4,4	10,9	0,298	1.4310	5,101	27,13	16,23	65,3 \| 90,0 \| 65,0 \| 40,9
RZ-040AX	5,5	14,2	0,343	1.4310	7,781	35,4	21,2	46,2 \| 80,8 \| 41,3 \| 16,6
RZ-040X	5,5	13,7	0,372	1.4310	7,781	33,24	19,54	44,8 \| 79,7 \| 39,4 \| 15,3
RZ-027CX	4,4	9,9	0,4	1.4310	5,101	21,98	12,08	73,6 \| 82,6 \| 78,4 \| 59,8
RZ-042FX	5	11,9	0,615	1.4310	8,531	24,76	12,86	47,9 \| 78,1 \| 46,3 \| 19,4
RZ-045E-02X	4	15	0,68	1.4310	10,52	29,3	14,3	35,5 \| 78,5 \| 22,9 \| 5,2
RZ-043X	4,5	12,1	0,727	1.4310	9,421	24,08	11,98	46,6 \| 80,9 \| 42,7 \| 16,4
RZ-043AX	4,5	10,1	1,101	1.4310	9,421	18	7,9	48,3 \| 76,1 \| 47,6 \| 21,2

Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202085; Resorte de extensión RZ-017X

País de origen: DE, German; Resorte de extensión RZ-017X
