Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

Precios progresivos - Resorte de extensión RZ-087KX

Cantidad Precio unidad [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Resorte de extensión Comprar

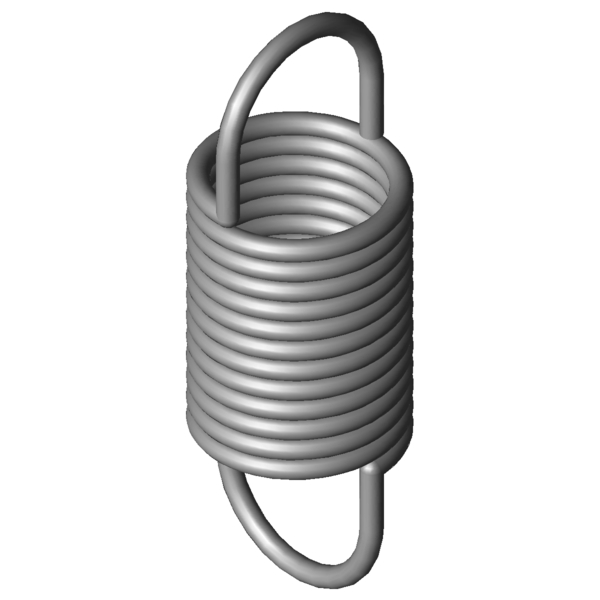

Imagen del producto Resorte de extensión RZ-087KX
Imagen del producto Resorte de extensión RZ-087KX
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-087KX

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 9,4 mm Diámetro exterior de la espira
Dh 11,2 mm Diámetro mínimo del casquillo
L0 26 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 13,75 mm Longitud libre sin carga con precompresión
Ln 52,7 mm Longitud máxima con carga estática
sn 26,7 mm Recorrido máximo del muelle con carga estática
Fn 33,65 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 6,13 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 1,158 N/mm Índice de rigidez
F0 2,751 N Fuerza precompresión interior
Fntol 2,39 N (+/-) Tolerancia fuerza máxima estática
L0tol 0,9 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 20 grados Tolerancia posición del gancho
Gew 2,3763 g Peso del artículo
PG ZG - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-087KX

Formulario de consulta Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

Formulario de consulta Resorte de extensión RZ-087KX

Resortes de extensión similares para Resorte de extensión RZ-087KX Acero inoxidable Ø 1 x 9,4 x 26 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-087KX 1.4310 1 9,4 26 33,65 52,7 26,7 1,158 100,0 | 100,0 | 100,0 | 100,0
Z-087KX EN 10270-1 1 9,4 26 40,52 53,5 27,5 1,348 91,9 | 100,0 | 90,1 | 85,5
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-053X 8,6 28,1 0,11 1.4310 9,861 111,98 83,88 40,7 | 82,3 | 30,6 | 9,3
RZ-063E-20X 10 31,4 0,11 1.4310 11,53 130,3 98,9 40,7 | 82,3 | 30,6 | 9,3
RZ-063E-10X 10 23,6 0,205 1.4310 11,53 76,64 53,04 48,2 | 84,9 | 42,3 | 17,2
RZ-066HX 8 28,8 0,218 1.4310 14,3 89,99 61,19 47,8 | 81,8 | 43,1 | 18,5
RZ-056X 6,9 25,4 0,226 1.4310 12,19 75,91 50,51 47,2 | 78,0 | 44,5 | 19,1
RZ-066NX 7,5 28 0,27 1.4310 15,22 80,1 52,1 50,8 | 80,9 | 48,2 | 23,2
RZ-067X 10,8 25,1 0,305 1.4310 15,67 73,29 48,19 54,9 | 87,9 | 51,0 | 25,8
RZ-066GX 8 22,5 0,343 1.4310 14,3 61,44 38,94 55,1 | 80,5 | 55,5 | 29,1
RZ-081GX 10 28,4 0,484 1.4310 23,6 73,86 45,46 65,8 | 91,8 | 64,4 | 41,2
RZ-072FX 8 26,5 0,512 1.4310 20,91 64,58 38,08 65,8 | 87,7 | 66,1 | 43,6
RZ-070X 8,8 21,9 0,596 1.4310 19,09 51,91 30,01 69,8 | 85,9 | 72,9 | 50,5
RZ-085X 11 27,4 0,745 1.4310 28,97 63,06 35,66 79,5 | 93,4 | 80,5 | 64,5
RZ-081FX 10 23 0,782 1.4310 23,6 51,14 28,14 80,0 | 90,8 | 82,5 | 66,5
RZ-081KAX 8,5 23,5 1,025 1.4310 27,55 48,2 24,7 88,7 | 90,3 | 87,2 | 88,5
RZ-087KX 9,4 26 1,158 1.4310 33,65 52,7 26,7 100,0 | 100,0 | 100,0 | 100,0
RZ-093HX 8 30 1,361 1.4310 39,1 56,3 26,3 89,2 | 90,6 | 92,3 | 84,8
RZ-091X 9 24 1,454 1.4310 35,06 45,97 21,97 88,0 | 96,0 | 89,1 | 79,0
RZ-109E-10X 10 32 2,162 1.4310 59,56 57,5 25,5 71,7 | 85,1 | 76,0 | 54,0
RZ-100MX 7,5 27,2 3,104 1.4310 54,28 43,26 16,06 62,4 | 88,8 | 61,1 | 37,3
RZ-110X 9,2 27 3,618 1.4310 64,34 43,29 16,29 60,0 | 91,4 | 56,7 | 31,9
RZ-115MX 10 26,9 5,42 1.4310 81,51 40,48 13,58 51,5 | 87,4 | 46,1 | 21,0
RZ-113X 7,5 24,3 7,446 1.4310 77,33 33,79 9,49 46,5 | 84,4 | 39,5 | 15,5
RZ-128X 9,6 31 9,532 1.4310 121,7 42,78 11,78 43,2 | 81,4 | 35,9 | 12,2
RZ-115W-19X 8 23 18,427 1.4310 119,8 28,92 5,92 37,1 | 80,1 | 25,1 | 6,2
RZ-130E-01X 8 23,6 25 1.4310 142,2 28,72 5,12 35,1 | 79,5 | 21,4 | 4,5
RZ-130QX 9 28,4 25,24 1.4310 175,9 34,47 6,07 35,4 | 80,9 | 20,9 | 4,3
RZ-147E-01X 10 29,6 31,25 1.4310 212 35,63 6,03 33,4 | 77,3 | 19,2 | 3,6
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202085; Resorte de extensión RZ-087KX

País de origen: DE, German; Resorte de extensión RZ-087KX
