Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

Precios progresivos - Resorte de extensión RZ-127X

Cantidad	Precio unidad [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Resorte de extensión Comprar

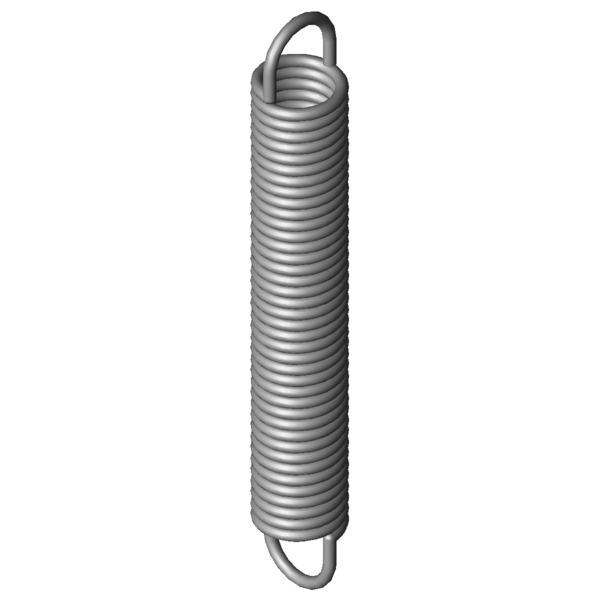

Imagen del producto Resorte de extensión RZ-127X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-127X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,6	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	11,6	mm	Diámetro exterior de la espira
Dh	14,3	mm	Diámetro mínimo del casquillo
L0	79	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	65,2	mm	Longitud libre sin carga con precompresión
Ln	144,7	mm	Longitud máxima con carga estática
sn	65,7	mm	Recorrido máximo del muelle con carga estática
Fn	102,6	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	6,9	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	1,443	N/mm	Índice de rigidez
F0	7,911	N	Fuerza precompresión interior
Fntol	7,47	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,5	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,25	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	35	grados	Tolerancia posición del gancho
Gew	20,7275	g	Peso del artículo
PG	ZJ	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-127X

Formulario de consulta Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

Formulario de consulta Resorte de extensión RZ-127X

Resortes de extensión similares para Resorte de extensión RZ-127X Acero inoxidable Ø 1,6 x 11,6 x 79 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-127X	1.4310	1,6	11,6	79	102,6	144,7	65,7	1,443	100,0 \| 100,0 \| 100,0 \| 100,0
Z-127X	EN 10270-1	1,6	11,6	79	121,5	145,5	66,5	1,68	92,4 \| 100,0 \| 91,6 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	47,5 \| 87,2 \| 39,7 \| 15,6
RZ-106FX	12,7	71,3	0,333	1.4310	47,55	202,99	131,69	52,6 \| 86,6 \| 48,1 \| 23,1
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	53,4 \| 86,6 \| 49,4 \| 24,3
RZ-109BX	11,2	82,7	0,403	1.4310	53,56	205,7	123	56,9 \| 90,1 \| 52,8 \| 27,9
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	59,5 \| 89,4 \| 56,8 \| 32,1
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	63,7 \| 91,4 \| 61,7 \| 37,9
RZ-109HX	10	72	0,682	1.4310	59,56	152,7	80,7	67,4 \| 85,2 \| 69,7 \| 47,3
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	70,2 \| 90,8 \| 70,8 \| 49,0
RZ-112BX	9,2	79,5	0,791	1.4310	64,34	154	74,5	72,1 \| 85,6 \| 75,4 \| 55,3
RZ-115V-34X	12	86	0,818	1.4310	83,35	180,79	94,79	75,2 \| 94,1 \| 75,3 \| 56,3
RZ-115V-33X	12	77	0,939	1.4310	83,35	159,62	82,62	80,3 \| 96,0 \| 80,4 \| 64,6
RZ-115V-32X	12	66,5	1,134	1.4310	83,35	134,93	68,43	86,1 \| 91,5 \| 88,6 \| 78,0
RZ-127AX	11,6	93,6	1,176	1.4310	102,6	174,17	80,57	89,0 \| 94,8 \| 90,8 \| 81,5
RZ-124FX	12,7	68	1,321	1.4310	94,45	134,47	66,47	93,0 \| 92,5 \| 95,4 \| 91,0
RZ-127X	11,6	79	1,443	1.4310	102,6	144,7	65,7	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	79,8 \| 92,1 \| 81,5 \| 66,0
RZ-130X	9,6	75,8	2,818	1.4310	121,7	115,64	39,84	72,2 \| 92,9 \| 72,5 \| 51,1
RZ-147X	12	94,8	3,522	1.4310	181,5	141,87	47,07	63,8 \| 86,7 \| 64,1 \| 40,5
RZ-146AX	12	66,8	5,437	1.4310	181,5	97,3	30,5	54,9 \| 87,1 \| 51,5 \| 26,2
RZ-147E-10X	10	85,5	7,491	1.4310	212	110,65	25,15	49,4 \| 86,2 \| 43,3 \| 18,5
RZ-147SX	11	67,8	12,153	1.4310	251,8	86,47	18,67	43,5 \| 84,5 \| 34,6 \| 11,6

Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202085; Resorte de extensión RZ-127X

País de origen: DE, German; Resorte de extensión RZ-127X
