Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

Precios progresivos - Resorte de extensión RZ-130K-02I

Cantidad	Precio unidad [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	2,1500 EUR
37	1,6600 EUR
75	1,5600 EUR
125	1,4694 EUR
175	1,4104 EUR
250	1,3742 EUR
350	1,3257 EUR
450	1,2285 EUR

Resorte de extensión Comprar

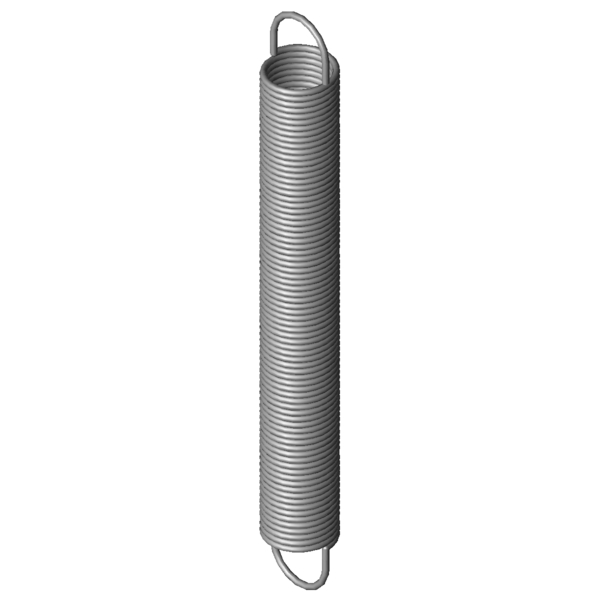

Imagen del producto Resorte de extensión RZ-130K-02I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130K-02I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	23,2	mm	Diámetro mínimo del casquillo
L0	170	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	143,1	mm	Longitud libre sin carga con precompresión
Ln	579,3	mm	Longitud máxima con carga estática
sn	409,3	mm	Recorrido máximo del muelle con carga estática
Fn	84,95	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	13,45	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,194	N/mm	Índice de rigidez
F0	5,511	N	Fuerza precompresión interior
Fntol	4,61	N	(+/-) Tolerancia fuerza máxima estática
L0tol	3	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	58	grados	Tolerancia posición del gancho
Gew	92,3251	g	Peso del artículo
PG	ZR	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-02I

Formulario de consulta Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

Formulario de consulta Resorte de extensión RZ-130K-02I

Resortes de extensión similares para Resorte de extensión RZ-130K-02I Acero inoxidable Ø 1,8 x 20 x 170 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130K-02I	1.4310	1,8	20	170	84,95	579,3	409,3	0,194	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130K-02I	EN 10270-1	1,8	20	170	100,9	586,24	416,24	0,226	92,3 \| 100,0 \| 91,3 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-118DI	21,6	172	0,082	1.4310	56,93	827,8	655,8	66,7 \| 93,4 \| 64,7 \| 41,8
RZ-130K-02I	20	170	0,194	1.4310	84,95	579,3	409,3	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136EI	22	186	0,226	1.4310	103,4	612,49	426,49	88,5 \| 90,8 \| 89,1 \| 85,6
RZ-130K-01I	20	145	0,236	1.4310	84,95	481,3	336,3	89,4 \| 95,1 \| 91,1 \| 82,2
RZ-136DI	22	170	0,252	1.4310	103,4	552,46	382,46	86,1 \| 93,6 \| 87,8 \| 76,8
RZ-130KI	20	136	0,256	1.4310	84,95	446,23	310,23	85,7 \| 93,3 \| 87,9 \| 75,8
RZ-136CI	22	154	0,285	1.4310	103,4	492,44	338,44	80,3 \| 90,5 \| 82,4 \| 67,9
RZ-141EI	18	180	0,441	1.4310	125,1	442,2	262,2	67,0 \| 91,5 \| 66,0 \| 43,5
RZ-138AI	18,6	160	0,46	1.4310	121,3	405,08	245,08	66,4 \| 92,4 \| 65,0 \| 41,9
RZ-141DI	18	164	0,492	1.4310	125,1	399,3	235,3	64,6 \| 92,2 \| 62,7 \| 39,0
RZ-138I	18,6	147	0,506	1.4310	121,3	369,96	222,96	63,4 \| 89,8 \| 62,3 \| 38,1
RZ-147K-04I	20	156	0,621	1.4310	147,2	374,11	218,11	59,1 \| 91,2 \| 55,5 \| 30,8
RZ-147K-03I	20	134	0,749	1.4310	147,2	314,82	180,82	54,4 \| 86,9 \| 50,9 \| 25,5
RZ-156BI	22,5	165	0,799	1.4310	186,1	380,55	215,55	53,1 \| 86,0 \| 49,2 \| 24,0
RZ-156MI	20	203,5	0,905	1.4310	207,8	415,59	212,09	50,9 \| 85,2 \| 46,3 \| 21,2
RZ-156LI	20	191	0,974	1.4310	207,8	388,05	197,05	50,4 \| 87,0 \| 44,5 \| 19,7
RZ-156KI	20	163,5	1,17	1.4310	207,8	327,45	163,95	48,7 \| 89,4 \| 40,5 \| 16,4

Número de resortes metálicos similares: 16

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130K-02I

País de origen: DE, German; Resorte de extensión RZ-130K-02I
