Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

Precios progresivos - Resorte de extensión RZ-130K-21X

Cantidad Precio unidad [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Resorte de extensión Comprar

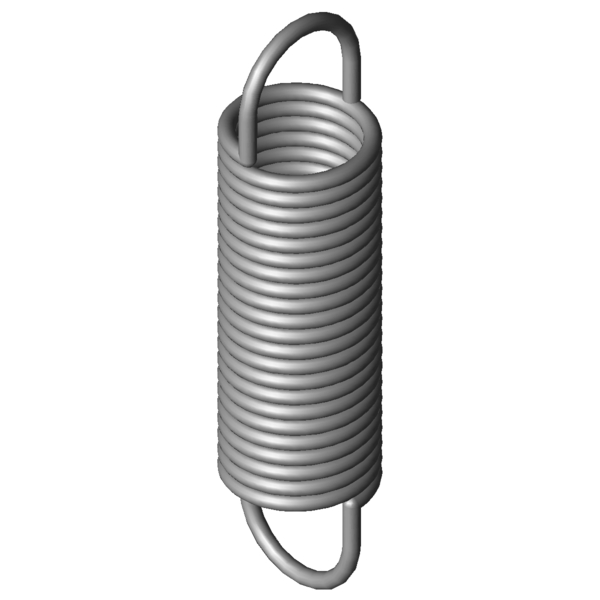

Imagen del producto Resorte de extensión RZ-130K-21X
Imagen del producto Resorte de extensión RZ-130K-21X
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130K-21X

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,8 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 16 mm Diámetro exterior de la espira
Dh 19 mm Diámetro mínimo del casquillo
L0 63 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 42,75 mm Longitud libre sin carga con precompresión
Ln 131,9 mm Longitud máxima con carga estática
sn 68,9 mm Recorrido máximo del muelle con carga estática
Fn 105 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 10,13 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 1,41 N/mm Índice de rigidez
F0 7,911 N Fuerza precompresión interior
Fntol 6,85 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,1 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 27 grados Tolerancia posición del gancho
Gew 21,9916 g Peso del artículo
PG ZL - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-21X

Formulario de consulta Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

Formulario de consulta Resorte de extensión RZ-130K-21X

Resortes de extensión similares para Resorte de extensión RZ-130K-21X Acero inoxidable Ø 1,8 x 16 x 63 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-130K-21X 1.4310 1,8 16 63 105 131,9 68,9 1,41 100,0 | 100,0 | 100,0 | 100,0
Z-130K-21X EN 10270-1 1,8 16 63 124,8 133 70 1,642 92,3 | 100,0 | 91,3 | 85,5
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-100E-13X 14 65,3 0,15 1.4310 29,34 249,57 184,27 41,6 | 81,7 | 32,7 | 10,4
RZ-115F-12X 20 65,3 0,211 1.4310 44,2 265,25 199,95 45,8 | 84,8 | 38,3 | 14,5
RZ-102X 17,2 56,1 0,213 1.4310 35,5 212,32 156,22 45,9 | 83,8 | 39,0 | 14,9
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 46,0 | 77,5 | 43,0 | 17,5
RZ-106X 13,7 65,2 0,301 1.4310 44,22 201,72 136,52 50,5 | 83,9 | 46,3 | 21,3
RZ-115KX 15 76,9 0,336 1.4310 55,72 229,7 152,8 52,5 | 84,5 | 49,1 | 23,9
RZ-115V-22X 15 71,5 0,533 1.4310 67,55 188,47 116,97 62,6 | 88,4 | 61,6 | 37,9
RZ-115JX 15 55,9 0,54 1.4310 55,72 151,04 95,14 62,6 | 86,8 | 62,7 | 38,4
RZ-120X 17,6 64,6 0,566 1.4310 69,37 178,41 113,81 65,2 | 92,4 | 63,3 | 40,0
RZ-121HX 15,5 75,5 0,633 1.4310 78,31 190,1 114,6 67,3 | 89,7 | 67,4 | 44,8
RZ-115V-21X 15 62,5 0,649 1.4310 67,55 158,68 96,18 68,7 | 92,1 | 68,0 | 46,1
RZ-121GX 15,5 66 0,769 1.4310 78,31 160,23 94,23 74,0 | 93,7 | 73,8 | 54,5
RZ-123X 14,1 59 1,186 1.4310 85,63 125,88 66,88 87,8 | 90,2 | 89,3 | 84,0
RZ-124FX 12,7 68 1,321 1.4310 94,45 134,47 66,47 91,1 | 87,0 | 93,2 | 93,2
RZ-130K-21X 16 63 1,41 1.4310 105 131,9 68,9 100,0 | 100,0 | 100,0 | 100,0
RZ-137X 18,6 65 1,55 1.4310 121,3 137,79 72,79 91,0 | 91,0 | 90,6 | 91,4
RZ-140X 18 64,4 1,731 1.4310 125,1 131,27 66,87 88,1 | 92,2 | 90,5 | 81,5
RZ-130K-20X 16 45 2,516 1.4310 105 83,6 38,6 74,8 | 90,5 | 78,0 | 56,0
RZ-141FX 16 53 3,239 1.4310 139,7 92,56 39,56 66,9 | 91,4 | 66,3 | 43,2
RZ-143X 14,5 58,8 3,629 1.4310 153 97,31 38,51 64,0 | 91,3 | 62,3 | 38,4
RZ-147NX 15 74,2 3,949 1.4310 192,2 118,67 44,47 60,6 | 86,8 | 59,6 | 35,3
RZ-156FX 20 63,5 4,323 1.4310 207,8 107,87 44,37 57,9 | 83,7 | 57,5 | 32,5
RZ-157AX 18,5 62 5,657 1.4310 223,4 98,31 36,31 53,4 | 85,6 | 49,9 | 24,8
RZ-147MX 15 54,4 6,206 1.4310 192,2 82,7 28,3 52,5 | 87,3 | 47,9 | 22,4
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 40,6 | 80,9 | 31,5 | 9,3
RZ-162U-38X 18 60,5 16,471 1.4310 373,9 81,08 20,58 39,7 | 81,6 | 29,0 | 8,4
RZ-175X 19,2 62 19,064 1.4310 422,9 82,28 20,28 37,9 | 79,3 | 27,1 | 7,3
RZ-162RX 14 61 24,306 1.4310 386,7 75,4 14,4 37,5 | 82,9 | 24,0 | 5,7
RZ-177QX 18 56,9 50,481 1.4310 617,1 67,99 11,09 31,9 | 76,4 | 16,6 | 2,7
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130K-21X

País de origen: DE, German; Resorte de extensión RZ-130K-21X
