Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

Precios progresivos - Resorte de extensión RZ-131X

Cantidad	Precio unidad [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Resorte de extensión Comprar

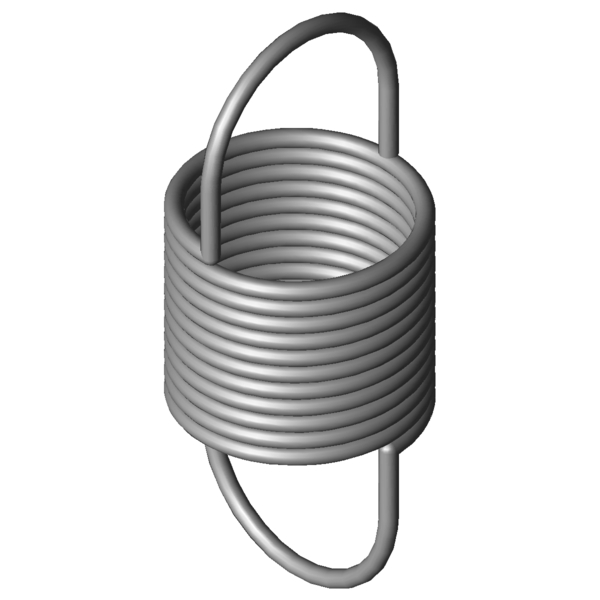

Imagen del producto Resorte de extensión RZ-131X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-131X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	27	mm	Diámetro exterior de la espira
Dh	30,5	mm	Diámetro mínimo del casquillo
L0	62,8	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	25,5	mm	Longitud libre sin carga con precompresión
Ln	166,88	mm	Longitud máxima con carga estática
sn	104,08	mm	Recorrido máximo del muelle con carga estática
Fn	84,86	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	18,65	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,763	N/mm	Índice de rigidez
F0	5,501	N	Fuerza precompresión interior
Fntol	6,83	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,3	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	26	grados	Tolerancia posición del gancho
Gew	26,3386	g	Peso del artículo
PG	ZK	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-131X

Formulario de consulta Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

Formulario de consulta Resorte de extensión RZ-131X

Resortes de extensión similares para Resorte de extensión RZ-131X Acero inoxidable Ø 2 x 27 x 62,8 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-131X	1.4310	2	27	62,8	84,86	166,88	104,08	0,763	100,0 \| 100,0 \| 100,0 \| 100,0
Z-131X	EN 10270-1	2	27	62,8	101,2	169,06	106,26	0,888	92,2 \| 100,0 \| 90,9 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-12X	20	65,3	0,211	1.4310	44,2	265,25	199,95	53,1 \| 80,1 \| 52,1 \| 27,1
RZ-115V-11X	20	70	0,252	1.4310	51,22	260,45	190,45	56,7 \| 79,6 \| 57,5 \| 33,0
RZ-117X	21,6	71	0,29	1.4310	56,93	256,49	185,49	60,7 \| 82,8 \| 61,6 \| 37,6
RZ-132X	27	78,8	0,454	1.4310	84,86	253,74	174,94	77,5 \| 93,2 \| 79,7 \| 59,5
RZ-130E-11X	24	64,2	0,533	1.4310	73,5	195,1	130,9	81,4 \| 92,2 \| 83,1 \| 68,9
RZ-120X	17,6	64,6	0,566	1.4310	69,37	178,41	113,81	80,7 \| 80,8 \| 86,6 \| 74,8
RZ-131X	27	62,8	0,763	1.4310	84,86	166,88	104,08	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	88,6 \| 89,2 \| 86,6 \| 90,0
RZ-130E-10X	24	53,5	0,861	1.4310	73,5	134,5	81	86,7 \| 88,0 \| 82,2 \| 89,9
RZ-135X	22	70,8	0,886	1.4310	103,4	179,49	108,69	88,2 \| 90,1 \| 88,9 \| 85,7
RZ-130GX	20	56,8	0,967	1.4310	84,95	138,92	82,12	84,4 \| 84,8 \| 89,4 \| 78,8
RZ-147E-20X	30	67	0,978	1.4310	104,3	170	103	87,4 \| 91,5 \| 90,2 \| 80,5
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	76,6 \| 90,4 \| 78,6 \| 60,8
RZ-134X	22	54,8	1,489	1.4310	103,4	119,4	64,6	70,9 \| 89,6 \| 72,1 \| 50,9
RZ-137X	18,6	65	1,55	1.4310	121,3	137,79	72,79	69,1 \| 88,5 \| 69,9 \| 48,9
RZ-151AX	27,5	71	1,715	1.4310	153,7	154,22	83,22	66,9 \| 88,9 \| 67,6 \| 44,1
RZ-140X	18	64,4	1,731	1.4310	125,1	131,27	66,87	65,9 \| 88,1 \| 66,0 \| 43,6
RZ-151X	27,5	68,5	1,861	1.4310	153,7	145,2	76,7	65,0 \| 90,0 \| 64,5 \| 40,7
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	62,9 \| 89,4 \| 61,7 \| 37,6
RZ-162FX	30	69,8	2,741	1.4310	193,3	135,24	65,44	54,9 \| 83,8 \| 53,4 \| 27,6
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	50,9 \| 86,6 \| 45,5 \| 20,7
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	47,8 \| 84,3 \| 41,7 \| 17,4

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión RZ-131X

País de origen: DE, German; Resorte de extensión RZ-131X
