Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

Precios progresivos - Resorte de extensión RZ-141JX

Cantidad	Precio unidad [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Resorte de extensión Comprar

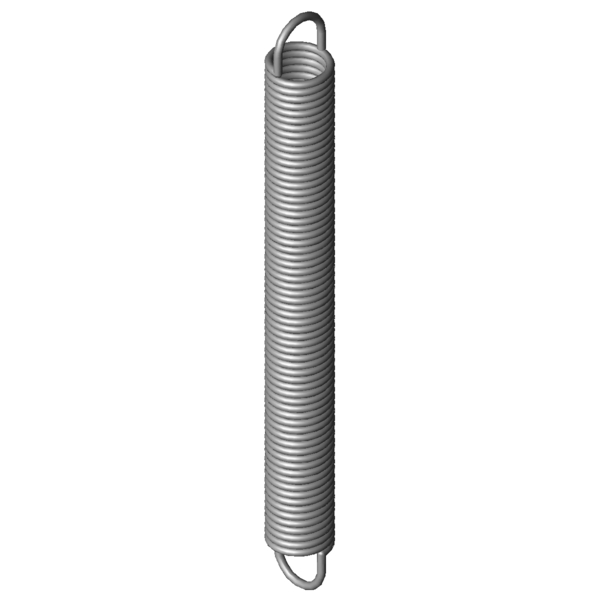

Imagen del producto Resorte de extensión RZ-141JX

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-141JX

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	16	mm	Diámetro exterior de la espira
Dh	19,3	mm	Diámetro mínimo del casquillo
L0	155	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	135,5	mm	Longitud libre sin carga con precompresión
Ln	322,68	mm	Longitud máxima con carga estática
sn	167,68	mm	Recorrido máximo del muelle con carga estática
Fn	139,7	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	9,75	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,764	N/mm	Índice de rigidez
F0	11,6	N	Fuerza precompresión interior
Fntol	8,58	N	(+/-) Tolerancia fuerza máxima estática
L0tol	2	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,3	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	46	grados	Tolerancia posición del gancho
Gew	74,8405	g	Peso del artículo
PG	ZO	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-141JX

Formulario de consulta Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

Formulario de consulta Resorte de extensión RZ-141JX

Resortes de extensión similares para Resorte de extensión RZ-141JX Acero inoxidable Ø 2 x 16 x 155 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-141JX	1.4310	2	16	155	139,7	322,68	167,68	0,764	85,5 \| 90,1 \| 85,7 \| 80,7
Z-141JX	EN 10270-1	2	16	155	166,7	326,04	171,04	0,89	92,1 \| 100,0 \| 90,9 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-121EX	17,6	149	0,18	1.4310	69,37	506,53	357,53	56,2 \| 85,4 \| 54,2 \| 28,9
RZ-121DX	17,6	136	0,201	1.4310	69,37	456,74	320,74	54,4 \| 86,2 \| 51,0 \| 26,0
RZ-115V-27X	15	125,5	0,258	1.4310	67,55	367,24	241,74	58,5 \| 83,2 \| 58,9 \| 33,5
RZ-121NX	15,5	133	0,306	1.4310	78,31	369,84	236,84	63,6 \| 87,6 \| 63,4 \| 39,7
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	65,9 \| 84,8 \| 68,0 \| 44,8
RZ-124EX	14,1	143	0,383	1.4310	85,63	350,39	207,39	69,1 \| 86,8 \| 71,1 \| 49,6
RZ-130K-06X	16	159	0,423	1.4310	105	388,36	229,36	75,0 \| 95,8 \| 74,1 \| 54,9
RZ-138AX	18,6	160	0,459	1.4310	121,3	406	246	84,3 \| 93,8 \| 85,7 \| 73,4
RZ-141DX	18	164	0,49	1.4310	125,1	400,15	236,15	86,6 \| 92,0 \| 88,9 \| 78,8
RZ-138X	18,6	147	0,504	1.4310	121,3	370,88	223,88	87,8 \| 92,7 \| 90,1 \| 80,6
RZ-130K-05X	16	134	0,52	1.4310	105	320,97	186,97	80,7 \| 92,2 \| 82,4 \| 67,4
RZ-141CX	18	148	0,554	1.4310	125,1	357,06	209,06	90,4 \| 91,9 \| 90,2 \| 89,0
RZ-141KX	16	189	0,609	1.4310	139,7	399,38	210,38	87,9 \| 94,0 \| 89,9 \| 79,7
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141JX	16	155	0,764	1.4310	139,7	322,68	167,68	85,5 \| 90,1 \| 85,7 \| 80,7
RZ-144EX	14,5	174	0,922	1.4310	153	325,31	151,31	88,8 \| 93,2 \| 90,8 \| 82,4
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	84,8 \| 92,7 \| 87,3 \| 74,5
RZ-144DX	14,5	158	1,028	1.4310	153	294,01	136,01	85,5 \| 96,2 \| 86,2 \| 74,1
RZ-144CX	14,5	142	1,161	1.4310	153	262,41	120,41	80,4 \| 94,1 \| 81,6 \| 65,6
RZ-159BX	18,5	159	1,552	1.4310	223,4	291,31	132,31	65,3 \| 92,9 \| 63,1 \| 39,8
RZ-147PX	15	151	1,636	1.4310	192,2	258,36	107,36	69,6 \| 94,0 \| 68,4 \| 46,5
RZ-159AX	18,5	141	1,785	1.4310	223,4	256,08	115,08	61,4 \| 90,3 \| 59,2 \| 34,6
RZ-147DX	12	154,8	2,007	1.4310	181,5	237,4	82,6	64,2 \| 91,6 \| 63,1 \| 37,9
RZ-162CX	15	173	2,834	1.4310	269,8	259,95	86,95	55,5 \| 87,8 \| 51,8 \| 26,8
RZ-162BX	15	153	3,256	1.4310	269,8	228,69	75,69	54,2 \| 90,8 \| 48,5 \| 23,4
RZ-162AX	15	136	3,743	1.4310	269,8	201,83	65,83	51,0 \| 87,2 \| 45,5 \| 20,3
RZ-162U-43X	18	162,5	4,492	1.4310	373,9	237,95	75,45	45,6 \| 86,4 \| 36,9 \| 13,6
RZ-162U-42X	18	144,5	5,153	1.4310	373,9	210,27	65,77	45,3 \| 82,9 \| 38,3 \| 14,7
RZ-177X	19,2	151	5,635	1.4310	422,9	219,6	68,6	43,9 \| 81,1 \| 37,0 \| 13,5
RZ-177TX	18	165	12,382	1.4310	617,1	210,21	45,21	36,8 \| 79,5 \| 24,8 \| 6,1

Número de resortes metálicos similares: 29

Número de arancel aduanero: 73202085; Resorte de extensión RZ-141JX

País de origen: DE, German; Resorte de extensión RZ-141JX
