Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

Precios progresivos - Resorte de extensión RZ-145I

Cantidad Precio unidad [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Resorte de extensión Comprar

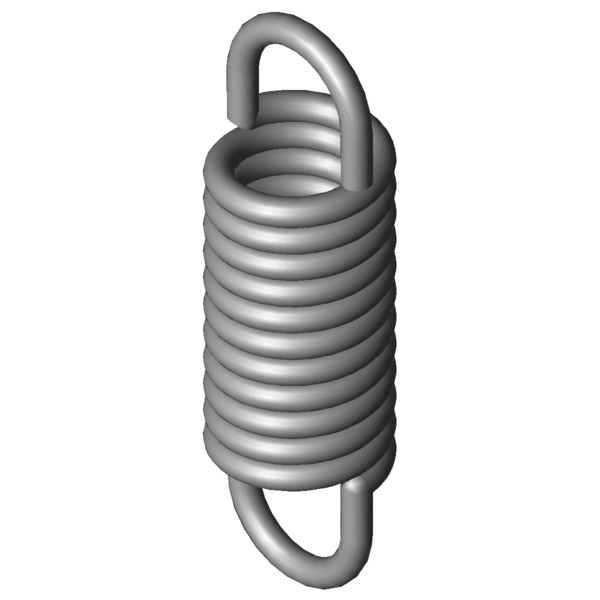

Imagen del producto Resorte de extensión RZ-145I
Imagen del producto Resorte de extensión RZ-145I
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-145I

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 180 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 2 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 12 mm Diámetro exterior de la espira
Dh 15,3 mm Diámetro mínimo del casquillo
L0 38,3 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 25 mm Longitud libre sin carga con precompresión
Ln 51,92 mm Longitud máxima con carga estática
sn 13,62 mm Recorrido máximo del muelle con carga estática
Fn 181,5 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 6,65 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 12,174 N/mm Índice de rigidez
F0 15,7 N Fuerza precompresión interior
Fntol 22,2 N (+/-) Tolerancia fuerza máxima estática
L0tol 0,8 mm (+/-) Tolerancia longitud no comprimida
Detol 0,25 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 18 grados Tolerancia posición del gancho
Gew 10,3403 g Peso del artículo
PG ZH - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-145I

Formulario de consulta Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

Formulario de consulta Resorte de extensión RZ-145I

Resortes de extensión similares para Resorte de extensión RZ-145I Acero inoxidable Ø 2 x 12 x 38,3 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-145I 1.4310 2 12 38,3 181,5 51,92 13,62 12,174 100,0 | 100,0 | 100,0 | 100,0
Z-145I EN 10270-1 2 12 38,3 216,4 52,18 13,88 14,174 92,2 | 100,0 | 91,0 | 85,5
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 37,8 | 79,4 | 26,9 | 7,2
RZ-104I 13,7 34,2 0,962 1.4310 44,22 76,92 42,72 38,6 | 79,8 | 28,1 | 7,8
RZ-100FI 12 27,8 1,041 1.4310 34,95 59,05 31,25 38,6 | 75,9 | 31,4 | 8,4
RZ-106E-10I 12,7 32,7 1,237 1.4310 47,55 68,14 35,44 41,1 | 80,8 | 32,3 | 10,1
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 42,0 | 83,4 | 32,3 | 10,4
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 44,7 | 78,2 | 40,7 | 15,3
RZ-122I 14,1 38,2 2,553 1.4310 85,63 69,27 31,07 51,5 | 88,3 | 45,5 | 20,7
RZ-115V-30I 12 36,5 2,834 1.4310 83,35 63,87 27,37 53,6 | 90,1 | 47,8 | 22,9
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 54,7 | 81,8 | 54,0 | 28,3
RZ-124F-01I 12,7 36 3,646 1.4310 94,45 60,1 24,1 57,7 | 89,5 | 54,3 | 29,4
RZ-115V-29I 12 29 4,502 1.4310 83,35 46,23 17,23 60,8 | 83,6 | 62,5 | 36,3
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 64,4 | 88,7 | 64,1 | 40,5
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 68,6 | 92,3 | 67,9 | 45,6
RZ-130LI 12 33,2 9,111 1.4310 137 47,03 13,83 84,5 | 92,2 | 87,0 | 74,3
RZ-145I 12 38,3 12,174 1.4310 181,5 51,92 13,62 100,0 | 100,0 | 100,0 | 100,0
RZ-130RI 9 39,2 15,877 1.4310 175,9 48,85 9,65 81,5 | 87,6 | 83,9 | 73,1
RZ-147E-02I 10 41,6 18,858 1.4310 212 51,6 10 78,1 | 91,8 | 79,5 | 62,9
RZ-147QI 11 34,8 31,661 1.4310 251,8 41,97 7,17 63,8 | 91,1 | 62,4 | 37,9
Número de resortes metálicos similares: 17

Número de arancel aduanero: 73202085; Resorte de extensión RZ-145I

País de origen: DE, German; Resorte de extensión RZ-145I
