Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

Precios progresivos - Resorte de extensión Z-115V-33X

Cantidad Precio unidad [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Resorte de extensión Comprar

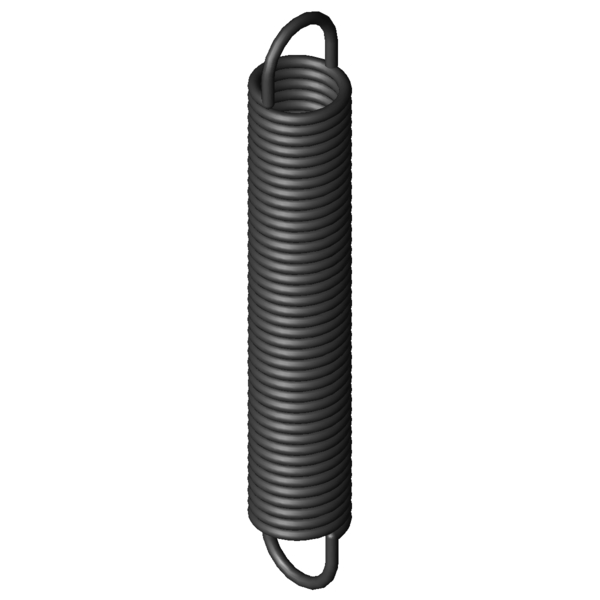

Imagen del producto Resorte de extensión Z-115V-33X
Imagen del producto Resorte de extensión Z-115V-33X
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-115V-33X

Símbolo Valor Unidad Descripción
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,5 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 12 mm Diámetro exterior de la espira
Dh 14,6 mm Diámetro mínimo del casquillo
L0 77 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 62,63 mm Longitud libre sin carga con precompresión
Ln 160,51 mm Longitud máxima con carga estática
sn 83,51 mm Recorrido máximo del muelle con carga estática
Fn 98,5 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 7,18 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 1,093 N/mm Índice de rigidez
F0 7,221 N Fuerza precompresión interior
Fntol 5,76 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,5 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 36 grados Tolerancia posición del gancho
Gew 19,6 g Peso del artículo
PG ZG - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-115V-33X

Formulario de consulta Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

Formulario de consulta Resorte de extensión Z-115V-33X

Resortes de extensión similares para Resorte de extensión Z-115V-33X Acero para muelles Ø 1,5 x 12 x 77 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
Z-115V-33X EN 10270-1 1,5 12 77 98,5 160,51 83,51 1,093 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-33X 1.4310 1,5 12 77 83,35 159,62 82,62 0,939 92,4 | 100,0 | 91,8 | 85,5
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
Z-087BX 11 69,4 0,19 EN 10270-1 34,88 237,67 168,27 47,6 | 82,8 | 42,5 | 17,6
Z-100KX 12 82,8 0,193 EN 10270-1 41,95 284,66 201,86 49,5 | 88,8 | 42,0 | 17,6
Z-087HX 10 80 0,213 EN 10270-1 38,21 244,62 164,62 48,8 | 82,1 | 44,8 | 19,7
Z-106AX 13,7 80 0,264 EN 10270-1 52,74 264,82 184,82 54,2 | 89,1 | 49,4 | 24,2
Z-100JX 12 60,8 0,29 EN 10270-1 41,95 195,14 134,34 54,3 | 84,1 | 52,4 | 26,5
Z-106FX 12,7 71,3 0,388 EN 10270-1 56,71 205,59 134,29 61,9 | 90,1 | 59,9 | 35,8
Z-115KX 15 76,9 0,391 EN 10270-1 66,08 231,83 154,93 62,6 | 91,1 | 60,5 | 36,2
Z-109BX 11,2 82,7 0,47 EN 10270-1 63,88 207,99 125,29 66,3 | 89,9 | 65,8 | 43,2
Z-109AX 11,2 74 0,54 EN 10270-1 63,88 183,05 109,05 70,4 | 90,9 | 70,7 | 49,7
Z-115E-12X 11,3 75,5 0,636 EN 10270-1 70,59 177,42 101,92 76,2 | 93,0 | 76,8 | 58,7
Z-109HX 10 72 0,794 EN 10270-1 71,04 154,33 82,33 81,7 | 86,7 | 85,4 | 73,2
Z-124X 14,1 83 0,86 EN 10270-1 101,3 191,62 108,62 85,6 | 90,5 | 87,1 | 79,1
Z-115V-34X 12 86 0,953 EN 10270-1 98,5 181,78 95,78 92,4 | 96,5 | 93,6 | 87,2
Z-124GX 12,7 92 1,044 EN 10270-1 111,8 191,1 99,1 90,8 | 90,6 | 86,2 | 95,6
Z-115V-33X 12 77 1,093 EN 10270-1 98,5 160,51 83,51 100,0 | 100,0 | 100,0 | 100,0
Z-115V-32X 12 66,5 1,32 EN 10270-1 98,5 135,65 69,15 89,9 | 95,5 | 91,4 | 82,8
Z-127AX 11,6 93,6 1,37 EN 10270-1 121,5 175,15 81,55 86,5 | 90,9 | 89,4 | 79,2
Z-124FX 12,7 68 1,538 EN 10270-1 111,8 135,3 67,3 82,5 | 92,2 | 84,3 | 71,0
Z-115V-31X 12 57,5 1,605 EN 10270-1 98,5 114,37 56,87 81,2 | 91,6 | 84,0 | 68,1
Z-127X 11,6 79 1,68 EN 10270-1 121,5 145,5 66,5 80,3 | 96,0 | 80,4 | 64,6
Z-130OX 12 87,2 2,535 EN 10270-1 162,8 146 58,8 66,2 | 90,5 | 65,5 | 42,6
Z-130X 9,6 75,8 3,281 EN 10270-1 144,1 116,12 40,32 60,7 | 90,7 | 58,3 | 33,0
Z-130NX 12 60,2 4,072 EN 10270-1 162,8 96,81 36,61 55,3 | 87,2 | 52,2 | 26,5
Z-147X 12 94,8 4,101 EN 10270-1 216,4 142,76 47,96 54,3 | 85,4 | 51,5 | 26,1
Z-146AX 12 66,8 6,33 EN 10270-1 216,4 97,89 31,09 48,5 | 87,3 | 41,4 | 16,9
Z-147SX 11 67,8 14,149 EN 10270-1 301,2 86,86 19,06 39,3 | 82,6 | 27,8 | 7,5
Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202085; Resorte de extensión Z-115V-33X

País de origen: DE, German; Resorte de extensión Z-115V-33X
