Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

Precios progresivos - Resorte de extensión Z-147E-02I

Cantidad	Precio unidad [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4700 EUR
175	0,4700 EUR
250	0,4700 EUR
350	0,4700 EUR
450	0,4700 EUR

Resorte de extensión Comprar

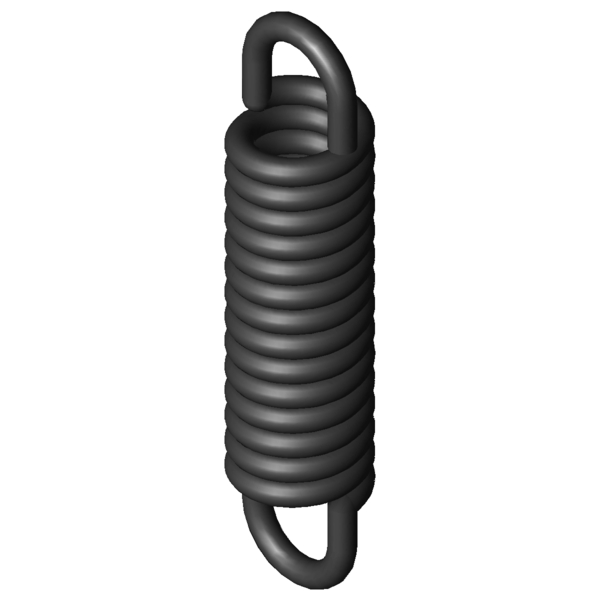

Imagen del producto Resorte de extensión Z-147E-02I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-147E-02I

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	10	mm	Diámetro exterior de la espira
Dh	13,4	mm	Diámetro mínimo del casquillo
L0	41,6	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	31	mm	Longitud libre sin carga con precompresión
Ln	51,77	mm	Longitud máxima con carga estática
sn	10,17	mm	Recorrido máximo del muelle con carga estática
Fn	252,9	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	5,3	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	21,956	N/mm	Índice de rigidez
F0	29,51	N	Fuerza precompresión interior
Fntol	32,68	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,1	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,35	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	20	grados	Tolerancia posición del gancho
Gew	10,28	g	Peso del artículo
PG	#ZF	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-147E-02I

Formulario de consulta Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

Formulario de consulta Resorte de extensión Z-147E-02I

Resortes de extensión similares para Resorte de extensión Z-147E-02I Acero para muelles Ø 2 x 10 x 41,6 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-147E-02I	EN 10270-1	2	10	41,6	252,9	51,77	10,17	21,956	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147E-02I	1.4310	2	10	41,6	212	51,6	10	18,858	92,1 \| 100,0 \| 91,1 \| 85,3

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-087FI	10	50	0,394	EN 10270-1	38,21	138,88	88,88	30,9 \| 77,7 \| 13,3 \| 1,7
Z-086I	11	40,4	0,416	EN 10270-1	34,88	117,1	76,7	31,6 \| 79,3 \| 13,5 \| 1,8
Z-081K-12I	8,5	41,5	0,469	EN 10270-1	33,39	106,84	65,34	31,0 \| 76,6 \| 14,4 \| 2,1
Z-088I	9,4	38	0,702	EN 10270-1	40,52	90,86	52,86	33,1 \| 78,4 \| 17,6 \| 3,1
Z-092I	9	37,2	0,812	EN 10270-1	42,22	84,41	47,21	33,1 \| 76,5 \| 19,1 \| 3,6
Z-094I	8	42	0,974	EN 10270-1	47,15	86	44	33,8 \| 76,3 \| 20,9 \| 4,3
Z-108I	11,2	46,5	1,031	EN 10270-1	63,88	103,61	57,11	35,5 \| 80,4 \| 21,5 \| 4,5
Z-109FI	10	47	1,401	EN 10270-1	71,04	93,67	46,67	38,2 \| 83,7 \| 24,9 \| 6,1
Z-115E-10I	11,3	42,1	1,492	EN 10270-1	70,59	85,54	43,44	38,8 \| 84,1 \| 25,7 \| 6,5
Z-111I	9,2	43,3	2,02	EN 10270-1	76,72	77,93	34,63	40,8 \| 83,5 \| 29,9 \| 8,9
Z-115OI	10	47,9	2,511	EN 10270-1	96,67	82,47	34,57	43,6 \| 85,6 \| 33,8 \| 11,2
Z-109E-10I	10	32	2,56	EN 10270-1	71,04	57,53	25,53	41,7 \| 79,8 \| 34,0 \| 11,2
Z-115NI	10	35,3	3,97	EN 10270-1	96,67	57,17	21,87	48,4 \| 85,0 \| 42,4 \| 17,8
Z-130RI	9	39,2	18,485	EN 10270-1	209	48,97	9,77	88,9 \| 91,4 \| 89,4 \| 86,0
Z-147E-02I	10	41,6	21,956	EN 10270-1	252,9	51,77	10,17	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147RI	11	48	22,593	EN 10270-1	301,2	59,95	11,95	90,9 \| 89,5 \| 84,5 \| 98,7

Número de resortes metálicos similares: 15

Número de arancel aduanero: 73202085; Resorte de extensión Z-147E-02I

País de origen: DE, German; Resorte de extensión Z-147E-02I
