Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

Precios progresivos - Resorte de extensión Z-354I

Cantidad	Precio unidad [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Resorte de extensión Comprar

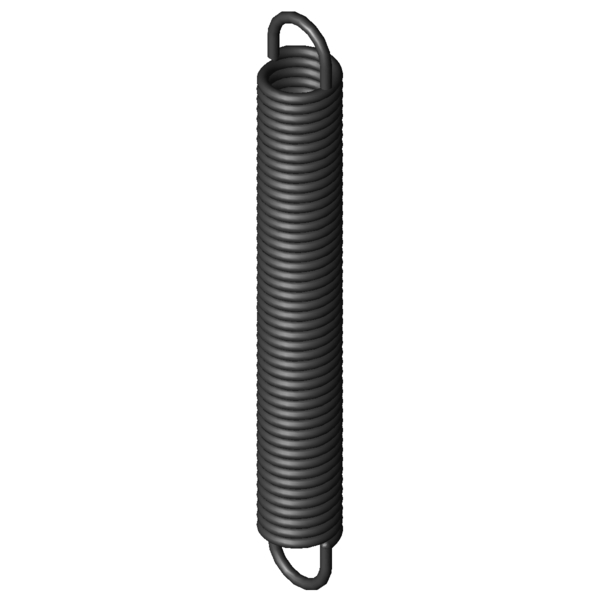

Imagen del producto Resorte de extensión Z-354I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-354I

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	7	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	50	mm	Diámetro exterior de la espira
Dh	62	mm	Diámetro mínimo del casquillo
L0	391	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	332,5	mm	Longitud libre sin carga con precompresión
Ln	627,31	mm	Longitud máxima con carga estática
sn	236,31	mm	Recorrido máximo del muelle con carga estática
Fn	1763	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	29,25	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	6,616	N/mm	Índice de rigidez
F0	200	N	Fuerza precompresión interior
Fntol	99,45	N	(+/-) Tolerancia fuerza máxima estática
L0tol	3	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,6	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	38	grados	Tolerancia posición del gancho
Gew	1983,445	g	Peso del artículo
PG	###BF	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-354I

Formulario de consulta Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

Formulario de consulta Resorte de extensión Z-354I

Resortes de extensión similares para Resorte de extensión Z-354I Acero para muelles Ø 7 x 50 x 391 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-354I	EN 10270-1	7	50	391	1763	627,31	236,31	6,616	100,0 \| 100,0 \| 100,0 \| 100,0

Número de resortes metálicos similares: 1

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-244I	50	337	1,306	EN 10270-1	707,9	843,04	506,04	49,3 \| 85,9 \| 43,4 \| 18,8
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	50,5 \| 83,0 \| 46,9 \| 21,6
Z-283I	50	450	1,522	EN 10270-1	921,2	1002,7	552,7	52,8 \| 88,5 \| 47,5 \| 22,3
Z-282I	50	406	1,72	EN 10270-1	921,2	895,08	489,08	55,7 \| 91,6 \| 50,3 \| 25,2
Z-281I	50	362	1,977	EN 10270-1	921,2	787,46	425,46	57,8 \| 90,4 \| 53,9 \| 29,0
Z-253I	40	401	2,137	EN 10270-1	873,5	774,71	373,71	56,9 \| 83,0 \| 56,4 \| 31,3
Z-280I	50	324	2,275	EN 10270-1	921,2	693,79	369,79	59,5 \| 87,1 \| 58,1 \| 33,4
Z-319I	50	454	3,127	EN 10270-1	1331	841,5	387,5	68,8 \| 92,0 \| 68,2 \| 46,0
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	72,7 \| 93,2 \| 72,9 \| 51,9
Z-318I	50	404	3,594	EN 10270-1	1331	741,1	337,1	73,8 \| 95,6 \| 72,8 \| 52,9
Z-289I	40	390	3,691	EN 10270-1	1134	664,75	274,75	72,2 \| 86,1 \| 75,2 \| 55,3
Z-317I	50	360	4,136	EN 10270-1	1331	652,99	292,99	77,7 \| 94,0 \| 78,1 \| 60,9
Z-316I	50	322	4,748	EN 10270-1	1331	577,19	255,19	81,6 \| 90,8 \| 84,0 \| 69,9
Z-355I	50	440	5,75	EN 10270-1	1763	711,88	271,88	92,2 \| 96,3 \| 93,5 \| 86,9
Z-354I	50	391	6,616	EN 10270-1	1763	627,31	236,31	100,0 \| 100,0 \| 100,0 \| 100,0
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	88,9 \| 89,4 \| 87,1 \| 90,4
Z-353I	50	349	7,596	EN 10270-1	1763	554,82	205,82	92,4 \| 96,4 \| 93,5 \| 87,1
Z-325I	40	388	7,838	EN 10270-1	1632	570,77	182,77	86,1 \| 89,7 \| 85,0 \| 83,6
Z-352I	50	300	9,184	EN 10270-1	1763	470,25	170,25	83,4 \| 92,2 \| 86,0 \| 72,0
Z-384I	50	435	12,112	EN 10270-1	2515	617,95	182,95	73,5 \| 92,5 \| 73,8 \| 54,3
Z-383I	50	387	13,907	EN 10270-1	2515	546,34	159,34	70,5 \| 95,5 \| 68,8 \| 47,3
Z-382I	50	331	16,813	EN 10270-1	2515	462,8	131,8	64,3 \| 90,7 \| 62,9 \| 39,1

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión Z-354I

País de origen: DE, German; Resorte de extensión Z-354I
