Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

Precios progresivos - Resorte de extensión Z-359X

Cantidad	Precio unidad [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Resorte de extensión Comprar

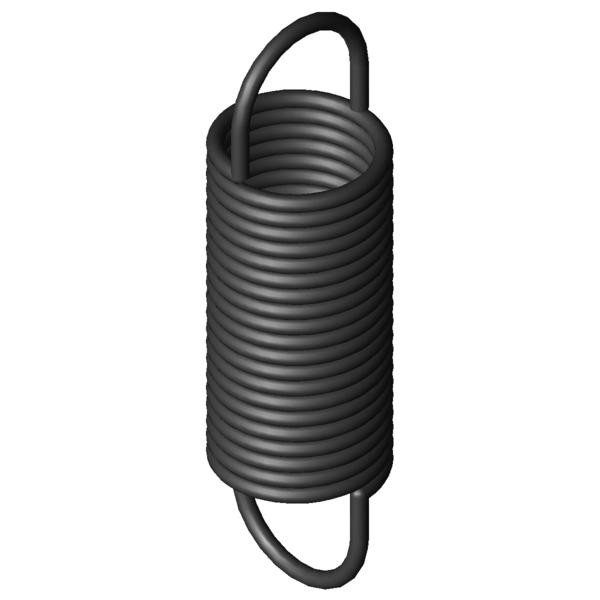

Imagen del producto Resorte de extensión Z-359X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-359X

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	80	mm	Diámetro exterior de la espira
Dh	94	mm	Diámetro mínimo del casquillo
L0	275	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	174	mm	Longitud libre sin carga con precompresión
Ln	554,7	mm	Longitud máxima con carga estática
sn	279,7	mm	Recorrido máximo del muelle con carga estática
Fn	1627	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	51	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	5,38	N/mm	Índice de rigidez
F0	120	N	Fuerza precompresión interior
Fntol	79,5	N	(+/-) Tolerancia fuerza máxima estática
L0tol	4	mm	(+/-) Tolerancia longitud no comprimida
Detol	1,2	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	28	grados	Tolerancia posición del gancho
Gew	2022,8017	g	Peso del artículo
PG	###BF	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-359X

Formulario de consulta Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

Formulario de consulta Resorte de extensión Z-359X

Resortes de extensión similares para Resorte de extensión Z-359X Acero para muelles Ø 8 x 80 x 275 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-359X	EN 10270-1	8	80	275	1627	554,7	279,7	5,38	100,0 \| 100,0 \| 100,0 \| 100,0

Número de resortes metálicos similares: 1

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	58,5 \| 84,8 \| 57,6 \| 33,2
Z-331X	80	350	1,863	EN 10270-1	1132	920,47	570,47	60,7 \| 88,7 \| 59,3 \| 34,1
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	59,2 \| 76,8 \| 63,2 \| 37,5
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	64,2 \| 88,6 \| 63,6 \| 40,3
Z-330X	80	308	2,266	EN 10270-1	1132	777,05	469,05	66,1 \| 92,3 \| 64,6 \| 41,5
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	71,0 \| 85,8 \| 73,6 \| 53,8
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	70,7 \| 83,1 \| 75,1 \| 54,0
Z-329X	80	257	3,03	EN 10270-1	1132	607,5	350,5	74,6 \| 93,7 \| 74,7 \| 55,5
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	71,6 \| 82,2 \| 75,7 \| 56,8
Z-361X	80	380	3,313	EN 10270-1	1627	835,21	455,21	77,7 \| 90,8 \| 80,7 \| 61,4
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	78,7 \| 89,7 \| 80,9 \| 65,4
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	78,7 \| 82,5 \| 84,4 \| 69,1
Z-360X	80	332	4,029	EN 10270-1	1627	706,28	374,28	85,5 \| 94,3 \| 87,4 \| 74,7
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	86,6 \| 87,7 \| 84,8 \| 87,5
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	83,9 \| 79,8 \| 78,9 \| 92,9
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	88,0 \| 87,4 \| 86,8 \| 89,7
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	88,7 \| 91,5 \| 91,3 \| 83,2
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	78,5 \| 93,8 \| 79,4 \| 62,2
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	69,0 \| 88,9 \| 69,8 \| 48,3
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	61,8 \| 87,4 \| 61,8 \| 36,1

Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202085; Resorte de extensión Z-359X

País de origen: DE, German; Resorte de extensión Z-359X
