Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

Precios progresivos - Resorte de extensión Z-360I

Cantidad	Precio unidad [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Resorte de extensión Comprar

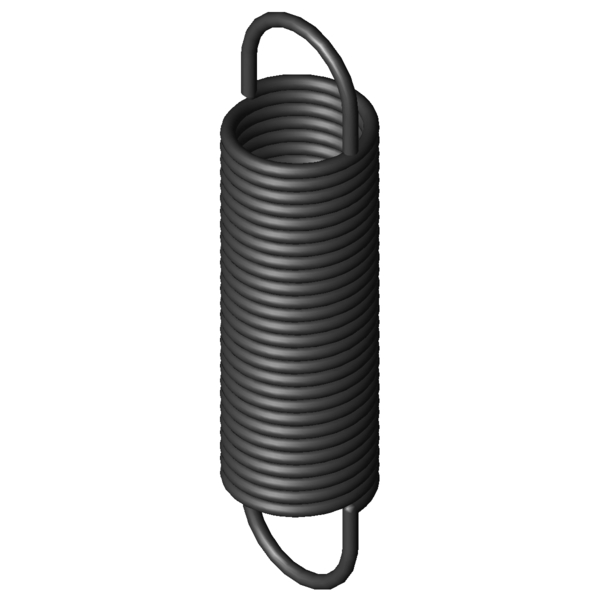

Imagen del producto Resorte de extensión Z-360I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-360I

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	80	mm	Diámetro exterior de la espira
Dh	94	mm	Diámetro mínimo del casquillo
L0	330	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	228	mm	Longitud libre sin carga con precompresión
Ln	700,91	mm	Longitud máxima con carga estática
sn	370,91	mm	Recorrido máximo del muelle con carga estática
Fn	1627	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	51	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	4,065	N/mm	Índice de rigidez
F0	120	N	Fuerza precompresión interior
Fntol	77,8	N	(+/-) Tolerancia fuerza máxima estática
L0tol	4	mm	(+/-) Tolerancia longitud no comprimida
Detol	1,2	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	32	grados	Tolerancia posición del gancho
Gew	2629,6421	g	Peso del artículo
PG	###BG	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-360I

Formulario de consulta Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

Formulario de consulta Resorte de extensión Z-360I

Resortes de extensión similares para Resorte de extensión Z-360I Acero para muelles Ø 8 x 80 x 330 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-360I	EN 10270-1	8	80	330	1627	700,91	370,91	4,065	100,0 \| 100,0 \| 100,0 \| 100,0

Número de resortes metálicos similares: 1

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	61,2 \| 86,5 \| 60,5 \| 36,6
Z-332I	80	396	1,553	EN 10270-1	1132	1080	684	63,3 \| 90,3 \| 61,9 \| 37,7
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	66,0 \| 86,7 \| 67,0 \| 44,3
Z-331I	80	348	1,877	EN 10270-1	1132	914,24	566,24	69,1 \| 94,1 \| 67,5 \| 45,6
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	70,6 \| 82,9 \| 75,1 \| 54,0
Z-330I	80	306	2,286	EN 10270-1	1132	770,83	464,83	74,5 \| 93,4 \| 74,7 \| 55,5
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	74,6 \| 87,3 \| 77,1 \| 59,4
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	75,5 \| 83,8 \| 80,0 \| 62,8
Z-362I	80	434	2,76	EN 10270-1	1627	980,25	546,25	81,3 \| 92,0 \| 84,0 \| 67,9
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	82,8 \| 91,5 \| 85,0 \| 71,9
Z-329I	80	257	3,06	EN 10270-1	1132	603,3	346,3	81,5 \| 88,5 \| 81,5 \| 74,5
Z-361I	80	378	3,337	EN 10270-1	1627	829,84	451,84	89,6 \| 95,8 \| 91,0 \| 82,1
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	86,6 \| 87,6 \| 84,7 \| 87,5
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	91,3 \| 84,4 \| 90,9 \| 98,7
Z-360I	80	330	4,065	EN 10270-1	1627	700,91	370,91	100,0 \| 100,0 \| 100,0 \| 100,0
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	83,6 \| 86,1 \| 83,1 \| 81,6
Z-368I	70	362	5,226	EN 10270-1	1847	680,99	318,99	85,2 \| 92,9 \| 87,0 \| 75,8
Z-359I	80	275	5,45	EN 10270-1	1627	551,3	276,3	85,4 \| 94,4 \| 87,2 \| 74,5
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	78,6 \| 94,2 \| 79,3 \| 62,2
Z-366HI	70	258	8,54	EN 10270-1	1847	453,2	195,2	68,4 \| 88,6 \| 70,4 \| 46,4
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	67,0 \| 90,1 \| 67,0 \| 44,0
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	62,1 \| 88,4 \| 61,8 \| 36,1

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión Z-360I

País de origen: DE, German; Resorte de extensión Z-360I
