resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

Precios progresivos - resorte de torsión T-16107R

Cantidad	Precio unidad [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

resorte de torsión Comprar

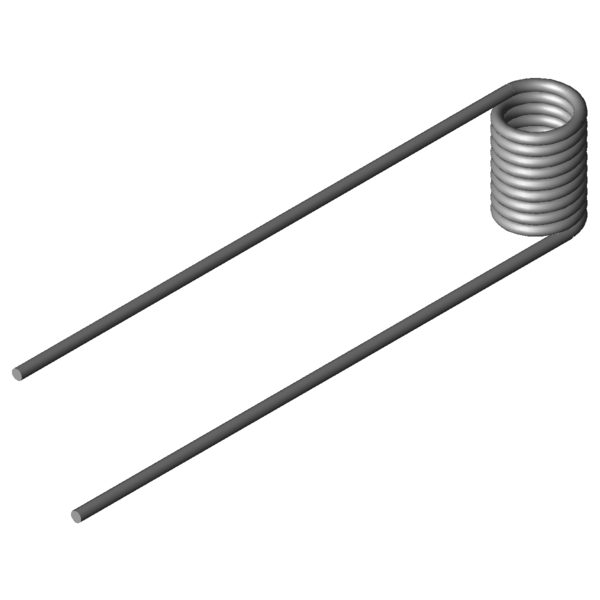

Imagen del producto resorte de torsión T-16107R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-16107R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	0,5	mm	Diámetro del hilo
Di	2,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	5,25	mm	Longitud libre
Ls	25	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	3,48	Nmm	(+/-) Tolerance maximum torque
Mn	14,86	Nmm	Momento máximo del muelle
alphan	134,49	grados	Rotación máxima del muelle
nt	9,5	Unidades	Número de espiras
Ddmax	2,25	mm	Diámetro de árbol máximo admisible
Ddmin	2	mm	Diametro della spina minore possibile
Ditol	0,08	mm	(+/-) tolerance of inner coil diameter
Gew	0,216	g	Peso del artículo
PG	J	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-16107R

Formulario de consulta resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

Formulario de consulta resorte de torsión T-16107R

Resortes de torsión similares para resorte de torsión T-16107R: Acero inoxidable Ø 0,5 x 2,5 x 25 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-16006R	1,6	4,2	7,54	110,92	1.4310	67,6 \| 74,7 \| 66,6 \| 61,5
T-16002R	1,6	2,2	7,54	52,54	1.4310	61,3 \| 62,0 \| 44,9 \| 77,0
T-16026R	2,4	4,2	7,95	163,77	1.4310	65,7 \| 85,3 \| 67,8 \| 43,9
T-16022R	2,4	2,2	7,95	77,57	1.4310	73,7 \| 72,6 \| 55,6 \| 92,8
T-16046R	3,2	4,2	8,18	216,65	1.4310	57,4 \| 79,4 \| 58,6 \| 34,2
T-16042R	3,2	2,2	8,18	102,62	1.4310	68,2 \| 66,7 \| 65,7 \| 72,1
T-16066R	4	4,2	8,33	269,55	1.4310	51,7 \| 74,2 \| 53,0 \| 28,0
T-16062R	4	2,2	8,33	127,68	1.4310	65,3 \| 61,5 \| 75,5 \| 59,0
T-16107R	2,5	5,25	14,86	134,49	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16126R	3,5	5,25	15,43	186,15	1.4310	83,3 \| 90,5 \| 84,3 \| 75,0
T-16122R	3,5	2,75	15,43	88,22	1.4310	72,9 \| 74,6 \| 81,0 \| 63,2
T-16146R	4,5	5,25	15,78	242,21	1.4310	73,0 \| 85,2 \| 74,8 \| 59,0
T-16142R	4,5	2,75	15,78	112,71	1.4310	79,1 \| 69,3 \| 89,0 \| 78,9
T-16166R	5,5	5,25	16,01	294,87	1.4310	66,7 \| 81,8 \| 69,2 \| 49,1
T-16206R	3,37	6,62	29,44	140,96	1.4310	67,8 \| 77,6 \| 72,9 \| 52,9
T-16202R	3,37	3,47	29,44	66,73	1.4310	49,4 \| 73,2 \| 50,0 \| 25,0
T-16226R	4,37	6,62	30,29	181,22	1.4310	66,6 \| 72,0 \| 61,6 \| 66,1
T-16222R	4,37	3,47	30,29	85,81	1.4310	51,8 \| 67,6 \| 56,4 \| 31,3
T-16246R	5,37	6,62	30,87	221,5	1.4310	67,4 \| 68,4 \| 54,4 \| 79,3
T-16242R	5,37	3,47	30,87	104,9	1.4310	54,9 \| 64,0 \| 63,1 \| 37,5
T-16302R	4,3	3,85	40,62	75,51	1.4310	44,8 \| 67,6 \| 46,4 \| 20,5
T-16306R	4,3	7,35	40,62	168,31	1.4310	57,0 \| 67,0 \| 58,2 \| 45,8
T-16322R	5,3	3,85	41,48	92,5	1.4310	47,0 \| 64,0 \| 52,3 \| 24,6
T-16326R	5,3	7,35	41,48	195,32	1.4310	55,9 \| 63,3 \| 52,3 \| 52,0

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202089; resorte de torsión T-16107R

País de origen: DE, German; resorte de torsión T-16107R
