resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

Precios progresivos - resorte de torsión T-18561R

Cantidad Precio unidad [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

resorte de torsión Comprar

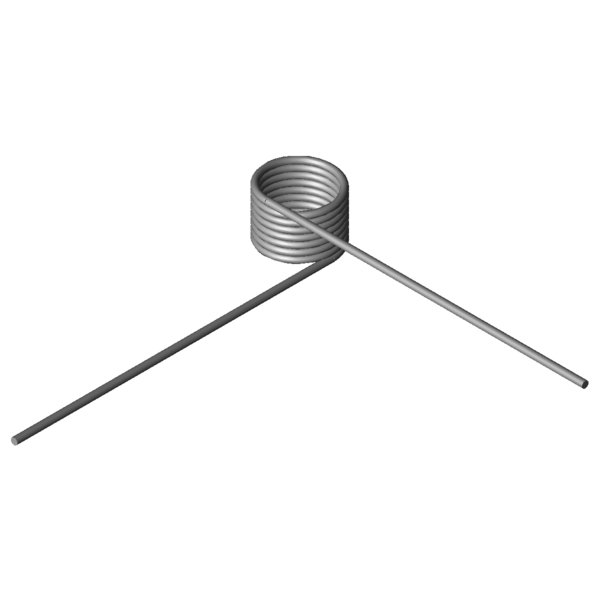

Imagen del producto resorte de torsión T-18561R
Imagen del producto resorte de torsión T-18561R
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-18561R

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Derecha - Bobinado a izquierda o derecha
Posición de la rama sin carga 270 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 1 mm Diámetro del hilo
Di 9 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 8,75 mm Longitud libre
Ls 50 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 22,63 Nmm (+/-) Tolerance maximum torque
Mn 117,41 Nmm Momento máximo del muelle
alphan 180,5 grados Rotación máxima del muelle
nt 7,75 Unidades Número de espiras
Ddmax 8,1 mm Diámetro de árbol máximo admisible
Ddmin 7,2 mm Diametro della spina minore possibile
Ditol 0,25 mm (+/-) tolerance of inner coil diameter
Gew 2,1266 g Peso del artículo
PG H - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18561R

Formulario de consulta resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

Formulario de consulta resorte de torsión T-18561R

Resortes de torsión similares para resorte de torsión T-18561R: Acero inoxidable Ø 1 x 9 x 50 mm / 270°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-16267R 6,37 7,4 31,27 296,25 1.4310 44,3 | 72,8 | 43,8 | 16,2
T-16327R 5,3 8,23 41,48 221,03 1.4310 53,9 | 74,3 | 58,5 | 28,9
T-16347R 6,3 8,23 42,1 261,7 1.4310 51,7 | 78,0 | 52,4 | 24,7
T-16367R 7,3 8,23 42,56 302,29 1.4310 50,4 | 81,7 | 48,0 | 21,6
T-18436R 6 7 60,96 155,54 1.4310 68,3 | 75,6 | 69,0 | 60,3
T-18461R 7,2 7 61,92 185,83 1.4310 68,7 | 80,0 | 74,9 | 51,2
T-18487R 9,2 7 63,01 236,41 1.4310 64,0 | 85,9 | 65,0 | 41,0
T-18511R 5,5 8,75 111,87 111,85 1.4310 76,9 | 87,0 | 78,6 | 65,0
T-18536R 7,5 8,75 115,59 151,02 1.4310 90,2 | 94,4 | 91,1 | 85,0
T-18561R 9 8,75 117,41 180,5 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18586R 11,5 8,75 119,48 229,48 1.4310 87,1 | 92,8 | 88,5 | 80,0
T-18661R 6,75 10,94 212,15 106,89 1.4310 56,1 | 78,3 | 57,3 | 32,8
T-18686R 9,25 10,94 219,42 145,05 1.4310 65,2 | 85,8 | 66,9 | 43,0
T-18682R 9,25 5,94 219,42 70,18 1.4310 49,6 | 81,7 | 46,2 | 20,8
T-18678R 9,25 4,69 219,42 51,48 1.4310 44,4 | 77,0 | 41,0 | 15,3
T-18711R 11,25 10,94 223,16 175,63 1.4310 68,7 | 80,0 | 75,0 | 51,2
T-16707R 7,5 6,65 275,27 47,4 1.4310 40,9 | 76,9 | 34,5 | 11,2
T-16719R 10,4 6,65 285,09 65,09 1.4310 43,8 | 78,0 | 38,6 | 14,9
T-16723R 10,4 12,25 285,09 134,52 1.4310 55,0 | 76,5 | 57,9 | 30,7
T-16715R 10,4 5,25 285,09 47,78 1.4310 39,1 | 72,7 | 33,8 | 10,9
T-18807R 8,9 7,6 429,24 51,18 1.4310 39,5 | 82,7 | 27,9 | 7,8
T-18803R 8,9 6 429,24 37,51 1.4310 35,5 | 76,7 | 24,1 | 5,7
T-18832R 11,9 7,6 442,58 67,77 1.4310 39,0 | 75,0 | 32,0 | 10,0
T-18907R 10 8,55 554,97 46,37 1.4310 36,6 | 81,1 | 23,4 | 5,4
T-18903R 10 6,76 554,97 34,04 1.4310 32,8 | 74,3 | 20,0 | 4,0
Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202089; resorte de torsión T-18561R

País de origen: DE, German; resorte de torsión T-18561R
