resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

Precios progresivos - resorte de torsión T-18575L

Cantidad	Precio unidad [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

resorte de torsión Comprar

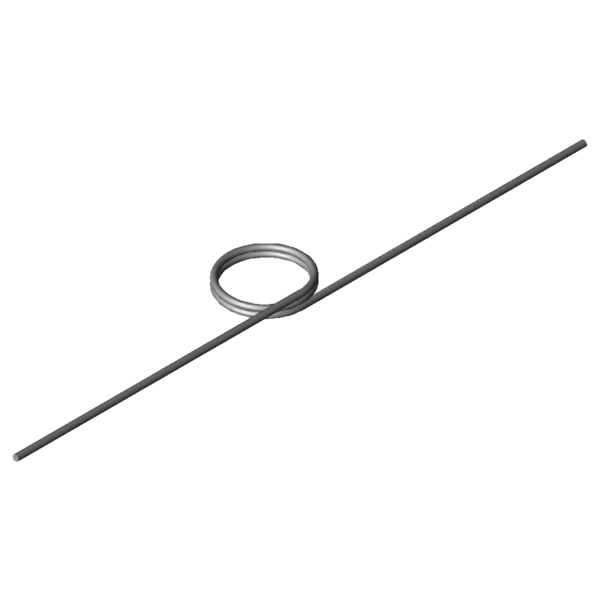

Imagen del producto resorte de torsión T-18575L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-18575L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	0	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	1	mm	Diámetro del hilo
Di	11,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	3	mm	Longitud libre
Ls	50	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	28,02	Nmm	(+/-) Tolerance maximum torque
Mn	119,48	Nmm	Momento máximo del muelle
alphan	59,26	grados	Rotación máxima del muelle
nt	2	Unidades	Número de espiras
Ddmax	10,3	mm	Diámetro de árbol máximo admisible
Ddmin	9,2	mm	Diametro della spina minore possibile
Ditol	0,31	mm	(+/-) tolerance of inner coil diameter
Gew	1,1056	g	Peso del artículo
PG	H	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18575L

Formulario de consulta resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

Formulario de consulta resorte de torsión T-18575L

Resortes de torsión similares para resorte de torsión T-18575L: Acero inoxidable Ø 1 x 11,5 x 50 mm / 0°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-18404L	4,4	3,2	59	44,55	1.4310	66,2 \| 70,7 \| 62,3 \| 65,7
T-18429L	6	3,2	60,96	60,23	1.4310	66,7 \| 75,3 \| 74,7 \| 50,2
T-18425L	6	2,4	60,96	40,15	1.4310	68,5 \| 70,7 \| 59,4 \| 75,3
T-18454L	7,2	3,2	61,92	71,92	1.4310	62,9 \| 78,8 \| 67,1 \| 42,7
T-18450L	7,2	2,4	61,92	47,95	1.4310	68,2 \| 74,2 \| 66,4 \| 64,0
T-18458L	7,2	4	61,92	95,9	1.4310	53,8 \| 72,5 \| 56,8 \| 32,0
T-18480L	9,2	3,2	63,01	91,51	1.4310	59,2 \| 84,6 \| 58,7 \| 34,2
T-18476L	9,2	2,4	63,01	61,04	1.4310	68,7 \| 80,0 \| 74,9 \| 51,2
T-18484L	9,2	4	63,01	121,99	1.4310	51,5 \| 78,3 \| 50,7 \| 25,6
T-18500L	5,5	3	111,87	28,88	1.4310	68,6 \| 82,6 \| 71,2 \| 52,0
T-18525L	7,5	3	115,59	38,98	1.4310	79,2 \| 88,4 \| 81,3 \| 68,0
T-18529L	7,5	4	115,59	58,51	1.4310	91,9 \| 80,1 \| 97,7 \| 98,0
T-18550L	9	3	117,41	46,57	1.4310	87,1 \| 92,8 \| 88,4 \| 80,0
T-18554L	9	4	117,41	69,81	1.4310	86,5 \| 84,4 \| 91,6 \| 83,4
T-18575L	11,5	3	119,48	59,26	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18650L	6,75	3,75	212,15	27,6	1.4310	50,2 \| 72,9 \| 51,4 \| 26,2
T-18675L	9,25	3,75	219,42	37,48	1.4310	57,8 \| 80,1 \| 58,8 \| 34,4
T-18700L	11,25	3,75	223,16	45,29	1.4310	63,9 \| 85,9 \| 65,0 \| 40,9
T-18704L	11,25	5	223,16	67,97	1.4310	70,3 \| 79,3 \| 70,4 \| 61,4
T-18725L	14,25	3,75	226,96	57,18	1.4310	68,5 \| 80,2 \| 74,6 \| 50,8
T-16700L	7,5	4,2	275,27	25,28	1.4310	43,6 \| 69,4 \| 43,0 \| 18,5
T-16712L	10,4	4,2	285,09	34,71	1.4310	50,9 \| 77,8 \| 50,2 \| 24,5
T-16724L	12,6	4,2	289,84	41,87	1.4310	54,4 \| 78,0 \| 55,9 \| 29,1
T-16736L	16,2	4,2	295,06	53,59	1.4310	57,8 \| 71,3 \| 65,5 \| 36,6
T-18825L	11,9	4,8	442,58	36,14	1.4310	44,8 \| 73,9 \| 44,0 \| 16,5

Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202089; resorte de torsión T-18575L

País de origen: DE, German; resorte de torsión T-18575L
