resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

Precios progresivos - resorte de torsión T-18703R

Cantidad	Precio unidad [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

resorte de torsión Comprar

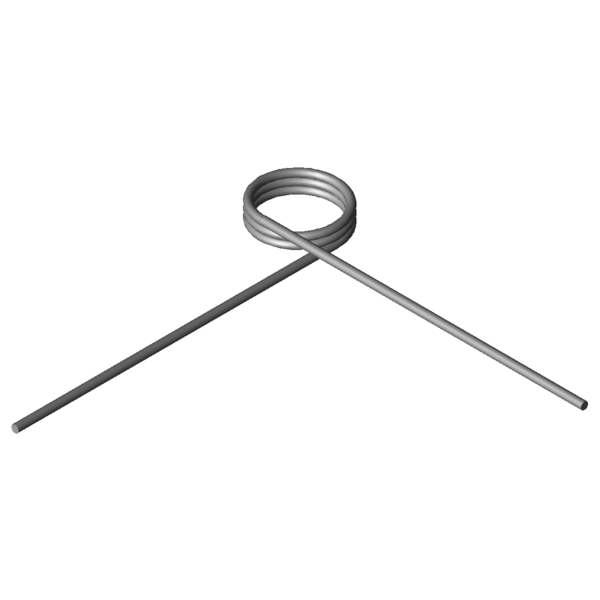

Imagen del producto resorte de torsión T-18703R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-18703R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	270	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	1,25	mm	Diámetro del hilo
Di	11,25	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	4,69	mm	Longitud libre
Ls	55	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	56,69	Nmm	(+/-) Tolerance maximum torque
Mn	223,16	Nmm	Momento máximo del muelle
alphan	62,28	grados	Rotación máxima del muelle
nt	2,75	Unidades	Número de espiras
Ddmax	10,1	mm	Diámetro de árbol máximo admisible
Ddmin	9	mm	Diametro della spina minore possibile
Ditol	0,3	mm	(+/-) tolerance of inner coil diameter
Gew	2,1091	g	Peso del artículo
PG	J	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18703R

Formulario de consulta resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

Formulario de consulta resorte de torsión T-18703R

Resortes de torsión similares para resorte de torsión T-18703R: Acero inoxidable Ø 1,25 x 11,25 x 55 mm / 270°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-16363R	7,3	4,73	42,56	161,68	1.4310	36,5 \| 73,3 \| 28,8 \| 7,3
T-18457R	7,2	3,8	61,92	89,93	1.4310	45,8 \| 69,7 \| 48,5 \| 19,2
T-18483R	9,2	3,8	63,01	114,42	1.4310	44,1 \| 75,6 \| 41,3 \| 15,4
T-18479R	9,2	3	63,01	83,85	1.4310	47,4 \| 69,9 \| 51,3 \| 21,0
T-18507R	5,5	4,75	111,87	54,09	1.4310	67,4 \| 75,9 \| 68,5 \| 57,7
T-18532R	7,5	4,75	115,59	73,07	1.4310	64,8 \| 81,8 \| 68,5 \| 44,1
T-18528R	7,5	3,75	115,59	53,63	1.4310	68,2 \| 75,5 \| 69,0 \| 60,2
T-18557R	9	4,75	117,41	87,36	1.4310	61,9 \| 86,2 \| 62,0 \| 37,5
T-18553R	9	3,75	117,41	64,02	1.4310	68,7 \| 80,0 \| 74,9 \| 51,2
T-18582R	11,5	4,75	119,48	111,12	1.4310	59,0 \| 92,2 \| 54,8 \| 30,0
T-18578R	11,5	3,75	119,48	81,42	1.4310	64,0 \| 85,9 \| 65,0 \| 41,0
T-18653R	6,75	4,69	212,15	37,9	1.4310	76,2 \| 86,7 \| 78,0 \| 64,0
T-18678R	9,25	4,69	219,42	51,48	1.4310	89,5 \| 94,1 \| 90,5 \| 84,1
T-18682R	9,25	5,94	219,42	70,18	1.4310	89,3 \| 87,1 \| 93,5 \| 87,3
T-18703R	11,25	4,69	223,16	62,28	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18728R	14,25	4,69	226,96	78,57	1.4310	87,5 \| 93,0 \| 88,8 \| 80,6
T-18732R	14,25	5,94	226,96	107,16	1.4310	74,4 \| 86,0 \| 78,2 \| 59,1
T-16703R	7,5	5,25	275,27	34,8	1.4310	65,2 \| 81,8 \| 68,5 \| 45,3
T-16715R	10,4	5,25	285,09	47,78	1.4310	76,0 \| 90,4 \| 77,5 \| 60,1
T-16719R	10,4	6,65	285,09	65,09	1.4310	84,3 \| 84,1 \| 87,0 \| 81,8
T-16727R	12,6	5,25	289,84	57,64	1.4310	81,8 \| 89,3 \| 84,8 \| 71,3
T-16731R	12,6	6,65	289,84	78,51	1.4310	86,1 \| 83,0 \| 78,2 \| 97,1
T-16739R	16,2	5,25	295,06	73,77	1.4310	84,1 \| 82,7 \| 80,0 \| 89,6
T-18803R	8,9	6	429,24	37,51	1.4310	55,3 \| 78,5 \| 56,1 \| 31,3
T-18828R	11,9	6	442,58	49,7	1.4310	63,0 \| 83,6 \| 65,1 \| 40,2
T-18853R	14,4	6	449,91	59,89	1.4310	66,2 \| 78,1 \| 72,9 \| 47,7
T-18903R	10	6,76	554,97	34,04	1.4310	48,4 \| 75,9 \| 47,4 \| 22,0

Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202089; resorte de torsión T-18703R

País de origen: DE, German; resorte de torsión T-18703R

Imagen del producto - Muelles de torsión T-18703R

QR-Code: resorte de torsión T-18703R

QR-Code - Muelles de torsión - T-18703R | https://www.federnshop.com/es/productos/muelles_de_torsi%c3%b3n/t-18703r.html
