resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

Precios progresivos - resorte de torsión T-18802L

Cantidad	Precio unidad [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

resorte de torsión Comprar

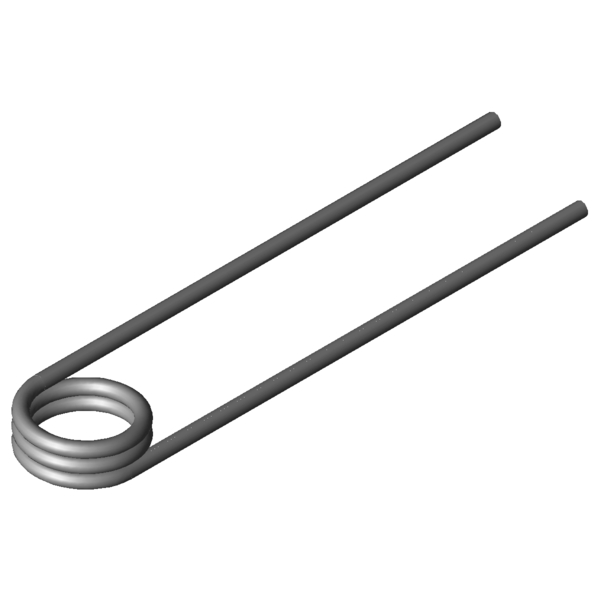

Imagen del producto resorte de torsión T-18802L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-18802L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	1,6	mm	Diámetro del hilo
Di	8,9	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	5,6	mm	Longitud libre
Ls	55	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	150,14	Nmm	(+/-) Tolerance maximum torque
Mn	429,24	Nmm	Momento máximo del muelle
alphan	34,09	grados	Rotación máxima del muelle
nt	2,5	Unidades	Número de espiras
Ddmax	8	mm	Diámetro de árbol máximo admisible
Ddmin	7,1	mm	Diametro della spina minore possibile
Ditol	0,24	mm	(+/-) tolerance of inner coil diameter
Gew	3,051	g	Peso del artículo
PG	K	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18802L

Formulario de consulta resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

Formulario de consulta resorte de torsión T-18802L

Resortes de torsión similares para resorte de torsión T-18802L: Acero inoxidable Ø 1,6 x 8,9 x 55 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-18556L	9	4,5	117,41	81,48	1.4310	42,2 \| 80,6 \| 34,6 \| 11,4
T-18560L	9	7,5	117,41	151,38	1.4310	36,6 \| 78,7 \| 24,9 \| 6,2
T-18552L	9	3,5	117,41	58,24	1.4310	44,5 \| 74,6 \| 42,9 \| 16,0
T-18581L	11,5	4,5	119,48	103,67	1.4310	37,6 \| 73,4 \| 30,4 \| 9,2
T-18656L	6,75	5,63	212,15	48,29	1.4310	59,8 \| 84,5 \| 60,0 \| 34,9
T-18652L	6,75	4,38	212,15	34,49	1.4310	66,8 \| 77,4 \| 74,1 \| 48,9
T-18681L	9,25	5,63	219,42	65,48	1.4310	56,5 \| 91,3 \| 51,6 \| 26,6
T-18677L	9,25	4,38	219,42	46,79	1.4310	61,1 \| 84,2 \| 62,0 \| 37,2
T-18706L	11,25	5,63	223,16	79,27	1.4310	51,8 \| 85,6 \| 47,5 \| 22,4
T-18702L	11,25	4,38	223,16	56,68	1.4310	55,3 \| 78,5 \| 56,1 \| 31,3
T-16702L	7,5	4,9	275,27	31,6	1.4310	78,0 \| 86,4 \| 78,4 \| 69,2
T-16706L	7,5	6,3	275,27	44,24	1.4310	69,0 \| 86,9 \| 70,6 \| 49,4
T-16714L	10,4	4,9	285,09	43,39	1.4310	70,5 \| 86,9 \| 72,5 \| 52,2
T-16718L	10,4	6,3	285,09	60,75	1.4310	62,0 \| 87,3 \| 61,3 \| 37,3
T-18802L	8,9	5,6	429,24	34,09	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18827L	11,9	5,6	442,58	45,18	1.4310	85,2 \| 91,6 \| 86,2 \| 77,8
T-18902L	10	6,3	554,97	30,91	1.4310	81,0 \| 88,9 \| 84,0 \| 70,1
T-19102L	11	7	798,72	32,21	1.4310	68,4 \| 80,3 \| 74,1 \| 50,8

Número de resortes metálicos similares: 17

Número de arancel aduanero: 73202089; resorte de torsión T-18802L

País de origen: DE, German; resorte de torsión T-18802L
