resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

Precios progresivos - resorte de torsión T-18825R

Cantidad Precio unidad [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

resorte de torsión Comprar

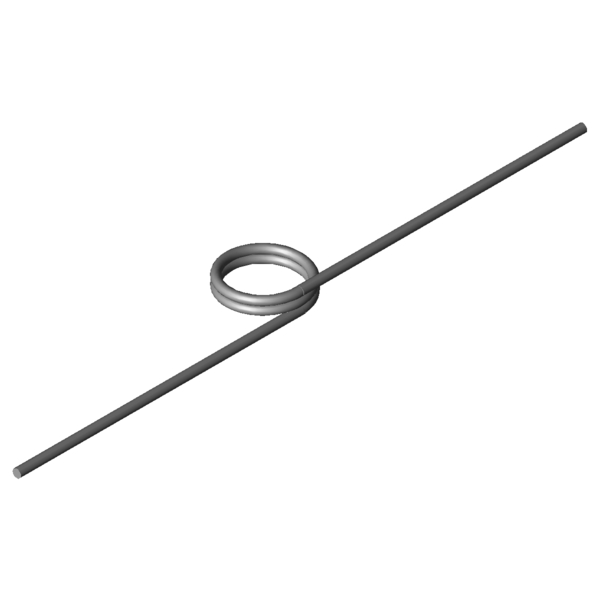

Imagen del producto resorte de torsión T-18825R
Imagen del producto resorte de torsión T-18825R
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-18825R

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Derecha - Bobinado a izquierda o derecha
Posición de la rama sin carga 0 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 1,6 mm Diámetro del hilo
Di 11,9 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 4,8 mm Longitud libre
Ls 55 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 139,7 Nmm (+/-) Tolerance maximum torque
Mn 442,58 Nmm Momento máximo del muelle
alphan 36,14 grados Rotación máxima del muelle
nt 2 Unidades Número de espiras
Ddmax 10,7 mm Diámetro de árbol máximo admisible
Ddmin 9,5 mm Diametro della spina minore possibile
Ditol 0,31 mm (+/-) tolerance of inner coil diameter
Gew 3,0884 g Peso del artículo
PG K - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18825R

Formulario de consulta resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

Formulario de consulta resorte de torsión T-18825R

Resortes de torsión similares para resorte de torsión T-18825R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 0°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-18679R 9,25 5 219,42 56,18 1.4310 57,6 | 84,0 | 57,0 | 31,9
T-18704R 11,25 5 223,16 67,97 1.4310 56,1 | 89,6 | 51,8 | 26,8
T-18700R 11,25 3,75 223,16 45,29 1.4310 63,0 | 83,6 | 65,1 | 40,2
T-18708R 11,25 6,25 223,16 90,66 1.4310 49,5 | 83,2 | 45,1 | 20,1
T-18729R 14,25 5 226,96 85,67 1.4310 51,4 | 85,9 | 46,7 | 21,6
T-18725R 14,25 3,75 226,96 57,18 1.4310 56,5 | 79,9 | 57,2 | 32,4
T-18733R 14,25 6,25 226,96 114,26 1.4310 45,7 | 79,5 | 41,5 | 16,2
T-16700R 7,5 4,2 275,27 25,28 1.4310 78,1 | 79,3 | 66,1 | 88,9
T-16712R 10,4 4,2 285,09 34,71 1.4310 78,3 | 87,5 | 80,2 | 67,1
T-16716R 10,4 5,6 285,09 52,07 1.4310 66,2 | 86,9 | 66,9 | 44,7
T-16724R 12,6 4,2 289,84 41,87 1.4310 74,1 | 89,8 | 75,9 | 56,5
T-16728R 12,6 5,6 289,84 62,81 1.4310 62,8 | 89,2 | 61,5 | 37,7
T-16736R 16,2 4,2 295,06 53,59 1.4310 64,9 | 82,8 | 67,1 | 45,0
T-18800R 8,9 4,8 429,24 27,25 1.4310 85,2 | 91,6 | 86,2 | 77,7
T-18825R 11,9 4,8 442,58 36,14 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18850R 14,4 4,8 449,91 43,54 1.4310 89,8 | 94,2 | 90,7 | 84,4
T-18900R 10 5,4 554,97 24,73 1.4310 72,0 | 87,3 | 74,1 | 54,6
T-18912R 13,5 5,4 572,76 33,09 1.4310 81,3 | 88,6 | 84,4 | 70,8
T-18924R 16 5,4 581,21 39,07 1.4310 83,6 | 84,1 | 84,3 | 82,3
T-19100R 11 6 798,72 25,73 1.4310 62,3 | 84,1 | 63,3 | 39,5
T-16800R 11,5 6,75 1041,37 22,15 1.4310 52,5 | 79,6 | 51,9 | 26,0
Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202089; resorte de torsión T-18825R

País de origen: DE, German; resorte de torsión T-18825R
