resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

Precios progresivos - resorte de torsión T-18831R

Cantidad	Precio unidad [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

resorte de torsión Comprar

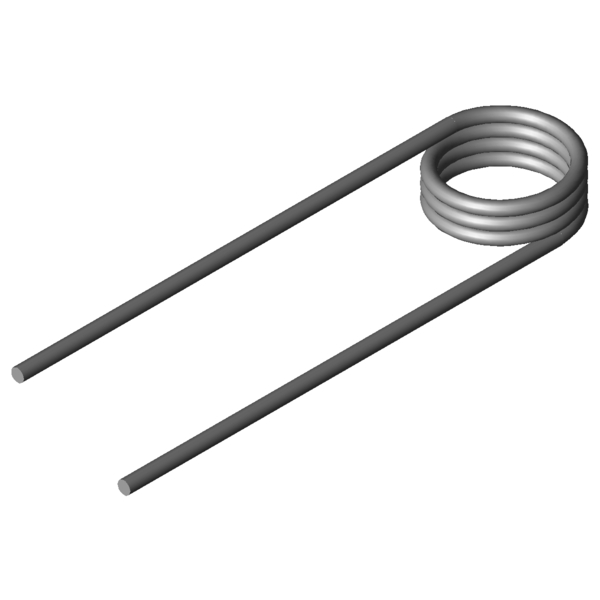

Imagen del producto resorte de torsión T-18831R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-18831R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	1,6	mm	Diámetro del hilo
Di	11,9	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	7,2	mm	Longitud libre
Ls	55	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	123,52	Nmm	(+/-) Tolerance maximum torque
Mn	441,52	Nmm	Momento máximo del muelle
alphan	63,1	grados	Rotación máxima del muelle
nt	3,5	Unidades	Número de espiras
Ddmax	10,7	mm	Diámetro de árbol máximo admisible
Ddmin	9,5	mm	Diametro della spina minore possibile
Ditol	0,31	mm	(+/-) tolerance of inner coil diameter
Gew	4,0966	g	Peso del artículo
PG	K	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-18831R

Formulario de consulta resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

Formulario de consulta resorte de torsión T-18831R

Resortes de torsión similares para resorte de torsión T-18831R: Acero inoxidable Ø 1,6 x 11,9 x 55 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-18535R	7,5	7,5	115,59	126,69	1.4310	41,6 \| 73,8 \| 38,0 \| 13,0
T-18560R	9	7,5	117,41	151,38	1.4310	41,1 \| 78,0 \| 34,1 \| 11,1
T-18585R	11,5	7,5	119,48	192,47	1.4310	41,3 \| 85,0 \| 29,9 \| 8,9
T-18581R	11,5	4,5	119,48	103,67	1.4310	44,8 \| 73,9 \| 44,0 \| 16,5
T-18681R	9,25	5,63	219,42	65,48	1.4310	66,3 \| 78,0 \| 73,0 \| 47,9
T-18706R	11,25	5,63	223,16	79,27	1.4310	63,0 \| 83,6 \| 65,1 \| 40,2
T-18710R	11,25	9,38	223,16	147,25	1.4310	50,5 \| 83,1 \| 46,7 \| 21,7
T-18702R	11,25	4,38	223,16	56,68	1.4310	68,1 \| 77,8 \| 70,2 \| 56,3
T-18731R	14,25	5,63	226,96	99,96	1.4310	56,6 \| 79,9 \| 57,3 \| 32,4
T-16718R	10,4	6,3	285,09	60,75	1.4310	78,3 \| 87,5 \| 80,4 \| 67,1
T-16714R	10,4	4,9	285,09	43,39	1.4310	80,5 \| 81,0 \| 66,7 \| 93,9
T-16730R	12,6	6,3	289,84	73,28	1.4310	74,1 \| 89,8 \| 75,9 \| 56,5
T-16726R	12,6	4,9	289,84	52,34	1.4310	78,9 \| 83,3 \| 74,3 \| 79,1
T-18806R	8,9	7,2	429,24	47,76	1.4310	85,3 \| 91,6 \| 86,5 \| 77,9
T-18831R	11,9	7,2	441,52	63,1	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18827R	11,9	5,6	442,58	45,18	1.4310	83,2 \| 92,6 \| 85,7 \| 71,4
T-18856R	14,4	7,2	449,91	76,24	1.4310	89,7 \| 94,2 \| 90,5 \| 84,3
T-18852R	14,4	5,6	449,91	54,47	1.4310	87,9 \| 86,8 \| 92,2 \| 84,7
T-18902R	10	6,3	554,97	30,91	1.4310	63,4 \| 86,8 \| 64,3 \| 39,0
T-18906R	10	8,1	554,97	43,28	1.4310	72,0 \| 87,3 \| 74,1 \| 54,6
T-18914R	13,5	6,3	572,76	41,37	1.4310	70,0 \| 88,2 \| 71,3 \| 50,5
T-18918R	13,5	8,1	572,76	57,91	1.4310	81,3 \| 88,6 \| 84,4 \| 70,7
T-18926R	16	6,3	581,21	48,84	1.4310	73,0 \| 83,6 \| 76,7 \| 58,8
T-19102R	11	7	798,72	32,21	1.4310	57,1 \| 89,9 \| 53,2 \| 28,2
T-19106R	11	9	798,72	45,07	1.4310	62,3 \| 84,1 \| 63,4 \| 39,5
T-19127R	15	7	825,31	43,5	1.4310	61,2 \| 85,5 \| 61,2 \| 36,9
T-16802R	11,5	7,88	1041,37	27,69	1.4310	49,4 \| 86,4 \| 43,1 \| 18,6
T-16812R	15,5	7,88	1076,95	36,96	1.4310	51,2 \| 79,8 \| 49,8 \| 24,0
T-16902R	11,5	9,8	1888,38	21,77	1.4310	37,6 \| 75,8 \| 28,9 \| 8,1

Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202089; resorte de torsión T-18831R

País de origen: DE, German; resorte de torsión T-18831R
