resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

Precios progresivos - resorte de torsión T-19505L

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

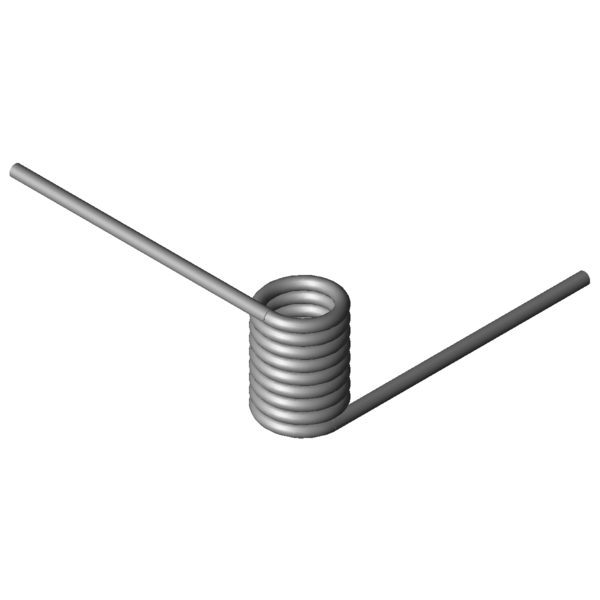

Imagen del producto resorte de torsión T-19505L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19505L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	90	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4	mm	Diámetro del hilo
Di	17,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	37	mm	Longitud libre
Ls	90	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	1946,38	Nmm	(+/-) Tolerance maximum torque
Mn	5491,74	Nmm	Momento máximo del muelle
alphan	75,51	grados	Rotación máxima del muelle
nt	8,25	Unidades	Número de espiras
Ddmax	15,7	mm	Diámetro de árbol máximo admisible
Ddmin	14	mm	Diametro della spina minore possibile
Ditol	0,43	mm	(+/-) tolerance of inner coil diameter
Gew	73,0313	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19505L

Formulario de consulta resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

Formulario de consulta resorte de torsión T-19505L

Resortes de torsión similares para resorte de torsión T-19505L: Acero inoxidable Ø 4 x 17,5 x 90 mm / 90°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-16929L	19,5	25,9	2014,76	119,53	1.4310	49,9 \| 76,6 \| 49,9 \| 23,2
T-16939L	24	25,9	2052,94	146,38	1.4310	56,1 \| 71,3 \| 64,3 \| 32,7
T-19305L	12	27,75	2364,22	71,76	1.4310	62,4 \| 72,9 \| 69,0 \| 45,3
T-19325L	16	27,75	2459,2	94,43	1.4310	59,6 \| 80,5 \| 62,4 \| 35,8
T-19345L	21	27,75	2533,79	122,9	1.4310	62,0 \| 71,5 \| 66,3 \| 48,1
T-17009L	12,5	29,6	2709,97	66,35	1.4310	67,3 \| 77,1 \| 68,6 \| 56,2
T-17019L	17	29,6	2827,78	89,08	1.4310	67,1 \| 70,8 \| 56,4 \| 74,0
T-17015L	17	13,6	2827,78	35,09	1.4310	70,2 \| 71,3 \| 49,0 \| 90,2
T-17029L	22	29,6	2909,76	114,35	1.4310	67,2 \| 75,9 \| 66,3 \| 59,3
T-19405L	12,4	33,3	3909,65	61,05	1.4310	82,6 \| 83,6 \| 76,0 \| 88,1
T-19425L	17,4	33,3	4113,81	84,22	1.4310	77,1 \| 77,8 \| 65,6 \| 87,8
T-19421L	17,4	15,3	4113,81	33,15	1.4310	65,0 \| 76,9 \| 59,4 \| 58,6
T-19445L	22,4	33,3	4240,2	107,39	1.4310	83,4 \| 83,0 \| 75,1 \| 92,1
T-19465L	27,4	33,3	4326,15	130,67	1.4310	83,2 \| 88,1 \| 84,3 \| 77,2
T-19505L	17,5	37	5491,74	75,51	1.4310	72,6 \| 84,6 \| 74,1 \| 59,0
T-19525L	22,5	37	5673,53	96,18	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19545L	27,5	37	5798,12	116,76	1.4310	91,0 \| 94,9 \| 91,7 \| 86,3
T-19740L	20,5	41,63	7210,5	71,89	1.4310	79,5 \| 79,0 \| 66,7 \| 92,9
T-19705L	20,5	19,13	7210,54	28,32	1.4310	53,6 \| 75,3 \| 56,8 \| 28,6
T-19745L	25,5	41,63	7413,5	88,69	1.4310	82,8 \| 83,6 \| 75,2 \| 89,7
T-19810L	20	46,25	9706,06	63,49	1.4310	73,7 \| 85,2 \| 74,9 \| 61,0
T-19806L	20	21,25	9706,06	25,01	1.4310	46,2 \| 75,0 \| 44,9 \| 18,7

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202089; resorte de torsión T-19505L

País de origen: DE, German; resorte de torsión T-19505L

Imagen del producto - Muelles de torsión T-19505L

QR-Code: resorte de torsión T-19505L

QR-Code - Muelles de torsión - T-19505L | https://www.federnshop.com/es/productos/muelles_de_torsi%c3%b3n/t-19505l.html
