resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Precios progresivos - resorte de torsión T-19520L

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

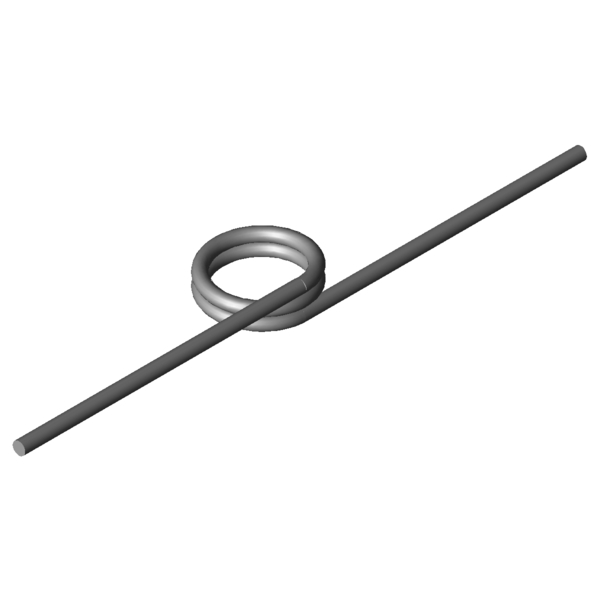

Imagen del producto resorte de torsión T-19520L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19520L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	0	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4	mm	Diámetro del hilo
Di	22,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	12	mm	Longitud libre
Ls	90	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	2463,35	Nmm	(+/-) Tolerance maximum torque
Mn	5673,53	Nmm	Momento máximo del muelle
alphan	23,34	grados	Rotación máxima del muelle
nt	2	Unidades	Número de espiras
Ddmax	20,2	mm	Diámetro de árbol máximo admisible
Ddmin	18	mm	Diametro della spina minore possibile
Ditol	0,52	mm	(+/-) tolerance of inner coil diameter
Gew	34,3297	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19520L

Formulario de consulta resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Formulario de consulta resorte de torsión T-19520L

Resortes de torsión similares para resorte de torsión T-19520L: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-16934L	24	11,2	2052,94	53,23	1.4310	47,2 \| 85,7 \| 40,0 \| 15,9
T-19340L	21	9	2533,79	29,83	1.4310	59,2 \| 81,1 \| 61,5 \| 34,9
T-19344L	21	15	2533,79	62,8	1.4310	46,8 \| 82,8 \| 40,9 \| 16,6
T-19360L	26	9	2582,84	36,72	1.4310	54,1 \| 78,8 \| 54,5 \| 28,9
T-17014L	17	12,8	2827,78	32,39	1.4310	60,0 \| 83,1 \| 61,0 \| 35,9
T-17010L	17	9,6	2827,78	21,6	1.4310	67,9 \| 78,5 \| 71,2 \| 53,9
T-17024L	22	12,8	2909,76	41,58	1.4310	57,7 \| 90,5 \| 53,7 \| 28,8
T-17020L	22	9,6	2909,76	27,72	1.4310	65,6 \| 85,9 \| 67,7 \| 43,2
T-17034L	27	12,8	2964,79	50,78	1.4310	52,9 \| 85,7 \| 49,1 \| 24,0
T-17030L	27	9,6	2964,79	33,85	1.4310	59,2 \| 81,1 \| 60,6 \| 36,0
T-19420L	17,4	10,8	4113,81	20,41	1.4310	82,9 \| 85,8 \| 80,0 \| 82,9
T-19440L	22,4	10,8	4240,2	26,01	1.4310	80,8 \| 93,2 \| 82,2 \| 67,1
T-19460L	27,4	10,8	4326,15	31,69	1.4310	72,8 \| 87,4 \| 75,0 \| 56,2
T-19500L	17,5	12	5236,92	18,35	1.4310	87,7 \| 92,6 \| 85,5 \| 85,2
T-19520L	22,5	12	5673,53	23,34	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19540L	27,5	12	5798,12	28,34	1.4310	89,4 \| 93,9 \| 90,1 \| 84,2
T-19560L	32,5	12	5888,83	33,34	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19700L	20,5	13,5	7210,54	17,43	1.4310	75,0 \| 89,6 \| 76,7 \| 58,8
T-19709L	25,5	13,5	7413,47	21,5	1.4310	81,2 \| 88,7 \| 84,3 \| 70,5
T-19801L	20	15	9706,06	15,39	1.4310	61,2 \| 83,0 \| 62,2 \| 38,5

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202089; resorte de torsión T-19520L

País de origen: DE, German; resorte de torsión T-19520L
