resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Precios progresivos - resorte de torsión T-19524R

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

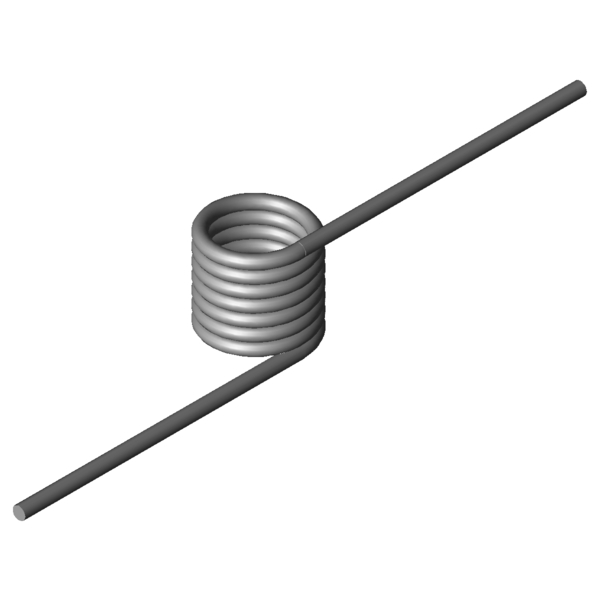

Imagen del producto resorte de torsión T-19524R
Imagen del producto resorte de torsión T-19524R
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19524R

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Derecha - Bobinado a izquierda o derecha
Posición de la rama sin carga 0 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4 mm Diámetro del hilo
Di 22,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 32 mm Longitud libre
Ls 90 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1823,68 Nmm (+/-) Tolerance maximum torque
Mn 5673,53 Nmm Momento máximo del muelle
alphan 81,61 grados Rotación máxima del muelle
nt 7 Unidades Número de espiras
Ddmax 20,2 mm Diámetro de árbol máximo admisible
Ddmin 18 mm Diametro della spina minore possibile
Ditol 0,52 mm (+/-) tolerance of inner coil diameter
Gew 75,5596 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19524R

Formulario de consulta resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Formulario de consulta resorte de torsión T-19524R

Resortes de torsión similares para resorte de torsión T-19524R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 0°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-16928R 19,5 22,4 2014,76 101,42 1.4310 54,0 | 75,6 | 58,0 | 28,6
T-16938R 24 22,4 2052,94 124,2 1.4310 50,9 | 77,9 | 50,9 | 23,8
T-19324R 16 24 2459,2 80,13 1.4310 62,9 | 73,7 | 70,8 | 44,1
T-19344R 21 15 2533,79 62,8 1.4310 63,5 | 71,7 | 60,8 | 58,0
T-19364R 26 24 2582,84 128,39 1.4310 54,1 | 78,8 | 54,5 | 28,9
T-17018R 17 25,6 2827,78 75,58 1.4310 67,9 | 78,5 | 71,2 | 53,8
T-17028R 22 25,6 2909,76 97,03 1.4310 65,6 | 85,9 | 67,7 | 43,1
T-17024R 22 12,8 2909,76 41,58 1.4310 74,4 | 72,6 | 51,1 | 99,3
T-17038R 27 25,6 2964,79 118,48 1.4310 59,2 | 81,1 | 60,6 | 36,0
T-19404R 12,4 28,8 3909,65 51,8 1.4310 78,9 | 78,4 | 66,2 | 92,1
T-19424R 17,4 28,8 4113,81 71,47 1.4310 82,9 | 85,8 | 80,0 | 82,8
T-19444R 22,4 28,8 4240,2 91,15 1.4310 80,7 | 93,2 | 82,1 | 66,9
T-19464R 27,4 28,8 4326,15 110,84 1.4310 72,8 | 87,4 | 74,9 | 56,1
T-19504R 17,5 32 5491,74 64,13 1.4310 87,2 | 92,6 | 87,7 | 81,2
T-19524R 22,5 32 5673,53 81,61 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19544R 27,5 32 5798,12 99,1 1.4310 89,4 | 93,9 | 90,1 | 84,2
T-19564R 32,5 32 5888,83 116,59 1.4310 81,9 | 89,7 | 83,2 | 72,7
T-19708R 20,5 36 7210,54 61 1.4310 75,1 | 89,6 | 76,7 | 58,8
T-19704R 20,5 18 7210,54 26,14 1.4310 53,1 | 78,8 | 55,4 | 25,2
T-19717R 25,5 36 7413,47 75,25 1.4310 81,2 | 88,7 | 84,4 | 70,6
T-19713R 25,5 18 7413,47 32,25 1.4310 55,4 | 77,8 | 58,0 | 30,2
T-19726R 30,5 36 7558,94 89,52 1.4310 83,1 | 83,8 | 83,1 | 82,3
T-19809R 20 40 9706,06 53,87 1.4310 61,3 | 83,0 | 62,2 | 38,6
T-19805R 20 20 9706,06 23,09 1.4310 45,7 | 77,1 | 43,4 | 16,5
T-19823R 28 40 10155,28 74,4 1.4310 68,2 | 80,1 | 73,5 | 50,9
T-19819R 28 20 10155,28 31,89 1.4310 47,9 | 74,3 | 47,5 | 21,8
Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202089; resorte de torsión T-19524R

País de origen: DE, German; resorte de torsión T-19524R
