resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Precios progresivos - resorte de torsión T-19562R

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

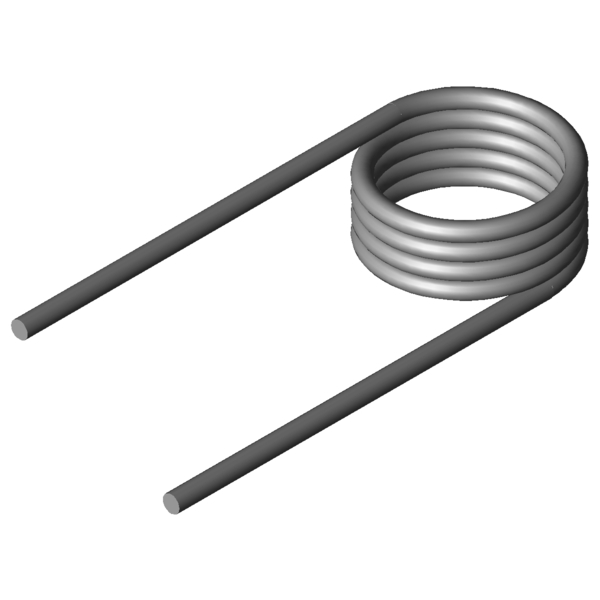

Imagen del producto resorte de torsión T-19562R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19562R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4	mm	Diámetro del hilo
Di	32,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	22	mm	Longitud libre
Ls	90	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	1727,74	Nmm	(+/-) Tolerance maximum torque
Mn	5888,83	Nmm	Momento máximo del muelle
alphan	74,96	grados	Rotación máxima del muelle
nt	4,5	Unidades	Número de espiras
Ddmax	29,2	mm	Diámetro de árbol máximo admisible
Ddmin	26	mm	Diametro della spina minore possibile
Ditol	0,72	mm	(+/-) tolerance of inner coil diameter
Gew	68,9472	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19562R

Formulario de consulta resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Formulario de consulta resorte de torsión T-19562R

Resortes de torsión similares para resorte de torsión T-19562R: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19185R	23	15	853,09	171,81	1.4310	42,3 \| 77,6 \| 36,6 \| 12,8
T-19266R	22,5	26,25	1558,44	187,94	1.4310	38,5 \| 71,8 \| 33,2 \| 10,6
T-16936R	24	15,4	2052,94	79,84	1.4310	78,8 \| 88,0 \| 82,3 \| 66,1
T-19342R	21	16,5	2533,79	67,02	1.4310	90,8 \| 88,4 \| 86,7 \| 97,1
T-19362R	26	16,5	2582,84	82,51	1.4310	88,2 \| 94,6 \| 89,7 \| 80,4
T-19366R	26	31,5	2582,84	174,18	1.4310	45,8 \| 74,9 \| 43,4 \| 18,9
T-17026R	22	17,6	2909,76	62,37	1.4310	89,1 \| 93,8 \| 90,0 \| 83,4
T-17036R	27	17,6	2964,79	76,16	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19422R	17,4	19,8	4113,81	45,98	1.4310	63,5 \| 80,7 \| 66,2 \| 43,5
T-19442R	22,4	19,8	4240,2	58,58	1.4310	71,4 \| 86,9 \| 73,4 \| 53,8
T-19462R	27,4	19,8	4326,15	71,27	1.4310	79,1 \| 92,1 \| 81,1 \| 64,1
T-19502R	17,5	22	5491,74	41,2	1.4310	72,6 \| 84,6 \| 74,1 \| 58,9
T-19522R	22,5	22	5673,53	52,48	1.4310	59,2 \| 81,1 \| 60,6 \| 36,0
T-19542R	27,5	22	5798,12	63,67	1.4310	65,4 \| 86,1 \| 67,4 \| 42,7
T-19562R	32,5	22	5888,83	74,96	1.4310	68,3 \| 81,0 \| 74,4 \| 49,6
T-19706R	20,5	24,75	7210,54	39,21	1.4310	63,3 \| 80,3 \| 67,0 \| 42,7
T-19702R	20,5	15,75	7210,54	21,78	1.4310	41,8 \| 78,8 \| 34,9 \| 11,8
T-19715R	25,5	24,75	7413,47	48,38	1.4310	52,0 \| 78,9 \| 51,8 \| 25,4
T-19711R	25,5	15,75	7413,47	26,88	1.4310	45,6 \| 85,0 \| 37,6 \| 14,1
T-19724R	30,5	24,75	7558,94	57,55	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-19720R	30,5	15,75	7558,94	31,97	1.4310	46,7 \| 83,0 \| 40,6 \| 16,5
T-19733R	35,5	24,75	7668,33	66,72	1.4310	80,3 \| 89,8 \| 82,9 \| 68,4
T-19729R	35,5	15,75	7668,33	37,07	1.4310	47,1 \| 78,9 \| 43,7 \| 18,8
T-19803R	20	17,5	9706,06	19,24	1.4310	38,3 \| 79,2 \| 27,9 \| 7,7
T-19807R	20	27,5	9706,06	34,63	1.4310	51,8 \| 73,8 \| 53,4 \| 28,0
T-19817R	28	17,5	10155,28	26,57	1.4310	42,9 \| 86,6 \| 32,0 \| 10,2
T-19821R	28	27,5	10155,28	47,83	1.4310	60,0 \| 82,1 \| 60,9 \| 37,0
T-19832R	36	17,5	10430,68	33,91	1.4310	42,9 \| 79,5 \| 36,5 \| 12,7
T-19836R	36	27,5	10430,68	61,03	1.4310	66,1 \| 83,4 \| 68,9 \| 46,0
T-19847R	44	17,5	10616,8	41,25	1.4310	54,5 \| 77,8 \| 55,2 \| 30,5

Número de resortes metálicos similares: 29

Número de arancel aduanero: 73202089; resorte de torsión T-19562R

País de origen: DE, German; resorte de torsión T-19562R
