resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Precios progresivos - resorte de torsión T-19563L

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

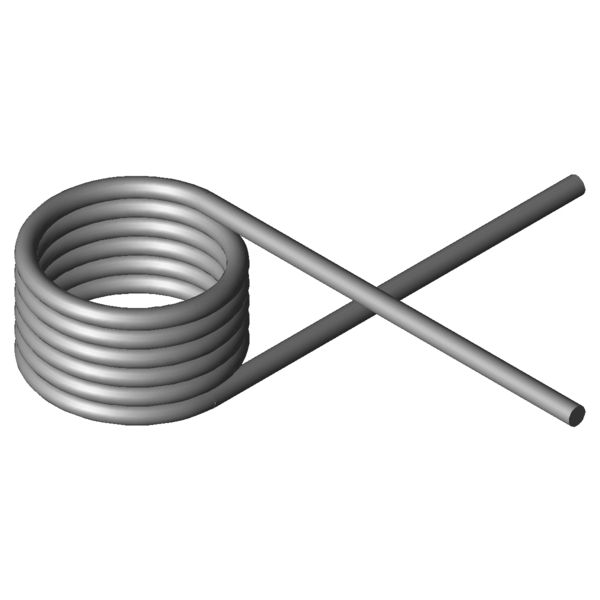

Imagen del producto resorte de torsión T-19563L
Imagen del producto resorte de torsión T-19563L
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19563L

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Izquierda - Bobinado a izquierda o derecha
Posición de la rama sin carga 270 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4 mm Diámetro del hilo
Di 32,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 27 mm Longitud libre
Ls 90 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1629,03 Nmm (+/-) Tolerance maximum torque
Mn 5888,83 Nmm Momento máximo del muelle
alphan 95,73 grados Rotación máxima del muelle
nt 5,75 Unidades Número de espiras
Ddmax 29,2 mm Diámetro de árbol máximo admisible
Ddmin 26 mm Diametro della spina minore possibile
Ditol 0,72 mm (+/-) tolerance of inner coil diameter
Gew 83,1443 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19563L

Formulario de consulta resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Formulario de consulta resorte de torsión T-19563L

Resortes de torsión similares para resorte de torsión T-19563L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-19267L 22,5 29,38 1558,44 212,65 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-16937L 24 18,9 2052,94 102,02 1.4310 56,1 | 71,3 | 64,3 | 32,7
T-19343L 21 20,25 2533,79 85,62 1.4310 62,0 | 71,5 | 66,2 | 48,1
T-19347L 21 35,25 2533,79 160,09 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19363L 26 20,25 2582,84 105,41 1.4310 61,3 | 76,7 | 67,3 | 39,8
T-19367L 26 35,25 2582,84 197,17 1.4310 88,7 | 93,6 | 89,6 | 82,8
T-17027L 22 21,6 2909,76 79,7 1.4310 65,1 | 83,5 | 68,4 | 43,4
T-17037L 27 21,6 2964,79 97,32 1.4310 68,3 | 81,0 | 74,4 | 49,5
T-19423L 17,4 24,3 4113,81 58,73 1.4310 50,0 | 78,4 | 49,1 | 22,6
T-19443L 22,4 24,3 4240,2 74,91 1.4310 54,4 | 82,0 | 53,3 | 28,0
T-19463L 27,4 24,3 4326,15 91,1 1.4310 83,2 | 88,1 | 84,3 | 77,2
T-19503L 17,5 27 5491,74 52,66 1.4310 44,3 | 78,3 | 39,5 | 15,2
T-19523L 22,5 27 5673,53 67,04 1.4310 47,9 | 81,6 | 43,3 | 18,7
T-19543L 27,5 27 5798,12 81,34 1.4310 48,5 | 76,0 | 47,3 | 22,2
T-19563L 32,5 27 5888,83 95,73 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19707L 20,5 30,38 7210,54 50,1 1.4310 42,6 | 83,5 | 33,2 | 11,0
T-19716L 25,5 30,38 7413,47 61,82 1.4310 69,6 | 85,4 | 72,0 | 51,3
T-19712L 25,5 16,88 7413,47 29,56 1.4310 52,1 | 76,6 | 55,2 | 24,5
T-19725L 30,5 30,38 7558,94 73,53 1.4310 75,9 | 90,5 | 77,4 | 59,8
T-19721L 30,5 16,88 7558,94 35,17 1.4310 55,9 | 81,8 | 57,3 | 28,6
T-19734L 35,5 30,38 7668,33 85,25 1.4310 80,4 | 89,8 | 82,9 | 68,4
T-19730L 35,5 16,88 7668,33 40,77 1.4310 57,8 | 81,0 | 59,7 | 32,7
T-19808L 20 33,75 9706,06 44,25 1.4310 51,8 | 73,8 | 53,4 | 28,0
T-19822L 28 33,75 10155,28 61,11 1.4310 60,0 | 82,1 | 60,9 | 37,0
T-19818L 28 18,75 10155,28 29,23 1.4310 46,8 | 78,5 | 44,3 | 17,7
T-19837L 36 33,75 10430,68 77,99 1.4310 66,1 | 83,4 | 69,0 | 46,0
T-19833L 36 18,75 10430,68 37,3 1.4310 49,9 | 79,9 | 47,7 | 22,0
T-19852L 44 33,75 10616,8 94,87 1.4310 70,1 | 78,0 | 77,3 | 55,0
T-19848L 44 18,75 10616,8 45,37 1.4310 50,7 | 74,4 | 51,4 | 26,3
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202089; resorte de torsión T-19563L

País de origen: DE, German; resorte de torsión T-19563L
