resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Precios progresivos - resorte de torsión T-19567L

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

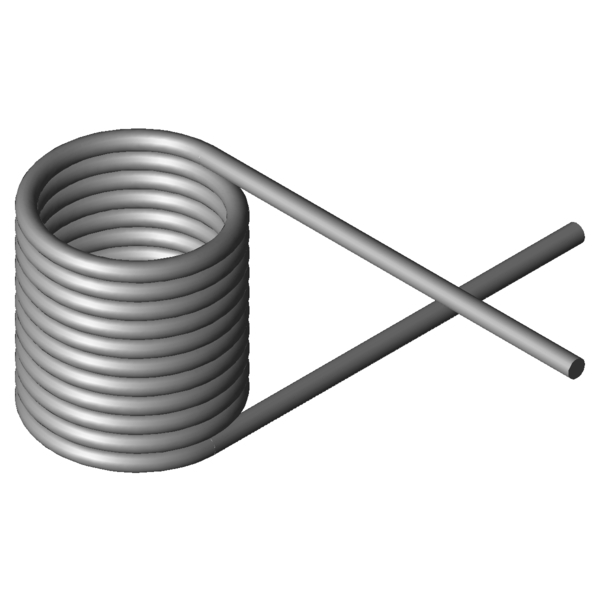

Imagen del producto resorte de torsión T-19567L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19567L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	270	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4	mm	Diámetro del hilo
Di	32,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	47	mm	Longitud libre
Ls	90	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	1401,88	Nmm	(+/-) Tolerance maximum torque
Mn	5888,83	Nmm	Momento máximo del muelle
alphan	178,98	grados	Rotación máxima del muelle
nt	10,75	Unidades	Número de espiras
Ddmax	29,2	mm	Diámetro de árbol máximo admisible
Ddmin	26	mm	Diametro della spina minore possibile
Ditol	0,72	mm	(+/-) tolerance of inner coil diameter
Gew	139,9326	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19567L

Formulario de consulta resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Formulario de consulta resorte de torsión T-19567L

Resortes de torsión similares para resorte de torsión T-19567L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 270°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19367L	26	35,25	2582,84	197,17	1.4310	61,3 \| 76,7 \| 67,3 \| 39,8
T-19363L	26	20,25	2582,84	105,41	1.4310	64,0 \| 66,0 \| 51,4 \| 74,5
T-17037L	27	21,6	2964,79	97,32	1.4310	71,5 \| 69,7 \| 52,4 \| 92,6
T-19407L	12,4	42,3	3909,65	79,54	1.4310	65,0 \| 72,7 \| 55,4 \| 66,9
T-19427L	17,4	42,3	4113,81	109,79	1.4310	77,1 \| 77,8 \| 65,6 \| 87,8
T-19447L	22,4	42,3	4240,2	139,97	1.4310	83,4 \| 83,0 \| 75,1 \| 92,1
T-19443L	22,4	24,3	4240,2	74,91	1.4310	61,8 \| 70,2 \| 56,9 \| 58,1
T-19467L	27,4	42,3	4326,15	170,24	1.4310	83,2 \| 88,1 \| 84,3 \| 77,2
T-19463L	27,4	24,3	4326,15	91,1	1.4310	68,9 \| 75,3 \| 62,2 \| 69,3
T-19507L	17,5	47	5491,74	98,45	1.4310	72,6 \| 84,6 \| 74,1 \| 59,0
T-19527L	22,5	47	5673,53	125,31	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19523L	22,5	27	5673,53	67,04	1.4310	60,4 \| 75,6 \| 66,9 \| 38,9
T-19547L	27,5	47	5798,12	152,19	1.4310	91,0 \| 94,9 \| 91,7 \| 86,4
T-19543L	27,5	27	5798,12	81,34	1.4310	66,3 \| 80,7 \| 72,0 \| 46,2
T-19567L	32,5	47	5888,83	178,98	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19707L	20,5	30,38	7210,54	50,1	1.4310	50,0 \| 72,2 \| 54,8 \| 22,9
T-19716L	25,5	30,38	7413,47	61,82	1.4310	53,9 \| 77,3 \| 57,0 \| 27,4
T-19725L	30,5	30,38	7558,94	73,53	1.4310	58,0 \| 82,5 \| 59,5 \| 32,0
T-19721L	30,5	16,88	7558,94	35,17	1.4310	45,7 \| 72,9 \| 48,8 \| 15,3
T-19734L	35,5	30,38	7668,33	85,25	1.4310	60,2 \| 81,7 \| 62,2 \| 36,6
T-19730L	35,5	16,88	7668,33	40,77	1.4310	46,5 \| 72,1 \| 49,8 \| 17,5
T-19808L	20	33,75	9706,06	44,25	1.4310	42,9 \| 71,1 \| 42,7 \| 15,0
T-19822L	28	33,75	10155,28	61,11	1.4310	48,4 \| 79,3 \| 46,1 \| 19,8
T-19818L	28	18,75	10155,28	29,23	1.4310	38,4 \| 68,7 \| 37,2 \| 9,5
T-19837L	36	33,75	10430,68	77,99	1.4310	51,8 \| 80,7 \| 50,0 \| 24,6
T-19833L	36	18,75	10430,68	37,3	1.4310	40,2 \| 70,1 \| 38,6 \| 11,8
T-19852L	44	33,75	10616,8	94,87	1.4310	53,0 \| 75,2 \| 54,2 \| 29,4

Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202089; resorte de torsión T-19567L

País de origen: DE, German; resorte de torsión T-19567L

Imagen del producto - Muelles de torsión T-19567L

QR-Code: resorte de torsión T-19567L

QR-Code - Muelles de torsión - T-19567L | https://www.federnshop.com/es/productos/muelles_de_torsi%c3%b3n/t-19567l.html
