resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

Precios progresivos - resorte de torsión T-19700R

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

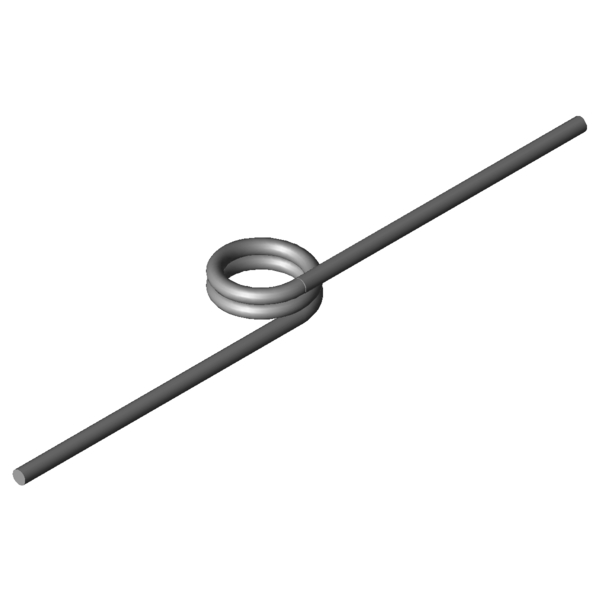

Imagen del producto resorte de torsión T-19700R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19700R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	0	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4,5	mm	Diámetro del hilo
Di	20,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	13,5	mm	Longitud libre
Ls	100	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	3830,12	Nmm	(+/-) Tolerance maximum torque
Mn	7210,54	Nmm	Momento máximo del muelle
alphan	17,43	grados	Rotación máxima del muelle
nt	2	Unidades	Número de espiras
Ddmax	18,1	mm	Diámetro de árbol máximo admisible
Ddmin	14	mm	Diametro della spina minore possibile
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	44,7754	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19700R

Formulario de consulta resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

Formulario de consulta resorte de torsión T-19700R

Resortes de torsión similares para resorte de torsión T-19700R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 0°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-16934R	24	11,2	2052,94	53,23	1.4310	38,9 \| 76,9 \| 30,6 \| 9,3
T-19344R	21	15	2533,79	62,8	1.4310	42,0 \| 84,8 \| 31,4 \| 9,8
T-19340R	21	9	2533,79	29,83	1.4310	48,1 \| 77,0 \| 46,8 \| 20,5
T-17004R	12,5	12,8	2709,97	24,13	1.4310	52,6 \| 75,6 \| 54,9 \| 27,1
T-17014R	17	12,8	2827,78	32,39	1.4310	50,2 \| 83,0 \| 46,5 \| 21,1
T-17010R	17	9,6	2827,78	21,6	1.4310	55,6 \| 75,0 \| 60,0 \| 31,6
T-17024R	22	12,8	2909,76	41,58	1.4310	48,1 \| 86,4 \| 41,1 \| 16,9
T-17020R	22	9,6	2909,76	27,72	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-17034R	27	12,8	2964,79	50,78	1.4310	44,2 \| 80,6 \| 37,7 \| 14,1
T-19420R	17,4	10,8	4113,81	20,41	1.4310	67,2 \| 81,6 \| 71,2 \| 48,7
T-19440R	22,4	10,8	4240,2	26,01	1.4310	62,1 \| 83,8 \| 62,9 \| 39,4
T-19500R	17,5	12	5236,92	18,35	1.4310	80,2 \| 87,7 \| 83,8 \| 69,0
T-19520R	22,5	12	5673,53	23,34	1.4310	75,0 \| 89,6 \| 76,7 \| 58,8
T-19540R	27,5	12	5798,12	28,34	1.4310	68,2 \| 84,1 \| 71,0 \| 49,5
T-19700R	20,5	13,5	7210,54	17,43	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19709R	25,5	13,5	7413,47	21,5	1.4310	88,7 \| 93,5 \| 89,2 \| 83,4
T-19718R	30,5	13,5	7558,94	25,58	1.4310	80,8 \| 89,1 \| 81,8 \| 71,4
T-19801R	20	15	9706,06	15,39	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19815R	28	15	10155,28	21,26	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6

Número de resortes metálicos similares: 18

Número de arancel aduanero: 73202089; resorte de torsión T-19700R

País de origen: DE, German; resorte de torsión T-19700R
