resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

Precios progresivos - resorte de torsión T-19701R

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

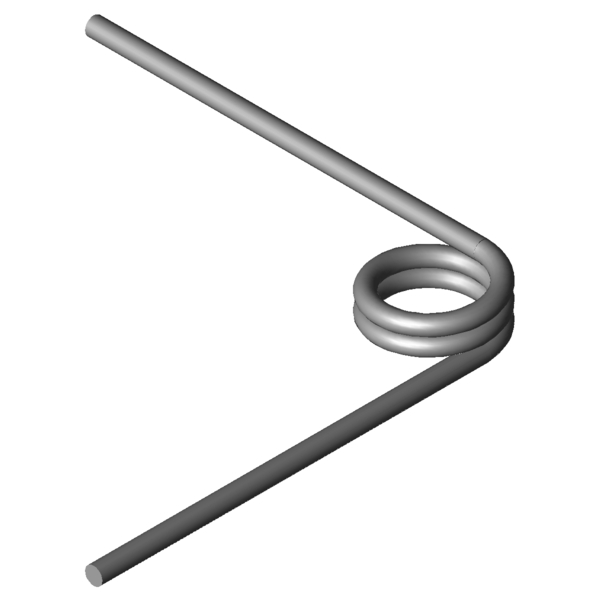

Imagen del producto resorte de torsión T-19701R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19701R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	90	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4,5	mm	Diámetro del hilo
Di	20,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	14,63	mm	Longitud libre
Ls	100	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	3723,37	Nmm	(+/-) Tolerance maximum torque
Mn	7210,54	Nmm	Momento máximo del muelle
alphan	19,61	grados	Rotación máxima del muelle
nt	2,25	Unidades	Número de espiras
Ddmax	18,1	mm	Diámetro de árbol máximo admisible
Ddmin	14	mm	Diametro della spina minore possibile
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	47,2368	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19701R

Formulario de consulta resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

Formulario de consulta resorte de torsión T-19701R

Resortes de torsión similares para resorte de torsión T-19701R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 90°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19321R	16	12,75	2459,2	37,23	1.4310	46,2 \| 77,3 \| 43,4 \| 18,0
T-19341R	21	12,75	2533,79	48,42	1.4310	45,3 \| 83,8 \| 37,8 \| 14,2
T-19361R	26	12,75	2582,84	59,62	1.4310	41,2 \| 77,6 \| 34,4 \| 11,8
T-17015R	17	13,6	2827,78	35,09	1.4310	50,6 \| 82,3 \| 47,6 \| 21,9
T-17011R	17	10,4	2827,78	24,3	1.4310	55,5 \| 75,0 \| 60,0 \| 31,6
T-17025R	22	13,6	2909,76	45,05	1.4310	48,4 \| 85,8 \| 41,9 \| 17,6
T-17021R	22	10,4	2909,76	31,19	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-17035R	27	13,6	2964,79	55,01	1.4310	44,3 \| 80,0 \| 38,4 \| 14,7
T-19401R	12,4	15,3	3909,65	24,06	1.4310	63,6 \| 78,7 \| 67,9 \| 44,2
T-19421R	17,4	15,3	4113,81	33,15	1.4310	59,6 \| 86,8 \| 58,1 \| 33,7
T-19441R	22,4	15,3	4240,2	42,34	1.4310	56,3 \| 89,0 \| 52,6 \| 27,2
T-19461R	27,4	15,3	4326,15	51,43	1.4310	51,8 \| 83,5 \| 49,1 \| 22,9
T-19501R	17,5	17	5491,74	29,73	1.4310	69,4 \| 86,8 \| 71,1 \| 50,2
T-19521R	22,5	17	5673,53	37,91	1.4310	64,9 \| 88,7 \| 65,2 \| 40,7
T-19701R	20,5	14,63	7210,54	19,61	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19710R	25,5	14,63	7413,47	24,19	1.4310	88,7 \| 93,5 \| 89,2 \| 83,3
T-19802R	20	16,25	9706,06	17,32	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6

Número de resortes metálicos similares: 16

Número de arancel aduanero: 73202089; resorte de torsión T-19701R

País de origen: DE, German; resorte de torsión T-19701R
