resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Precios progresivos - resorte de torsión T-19703L

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

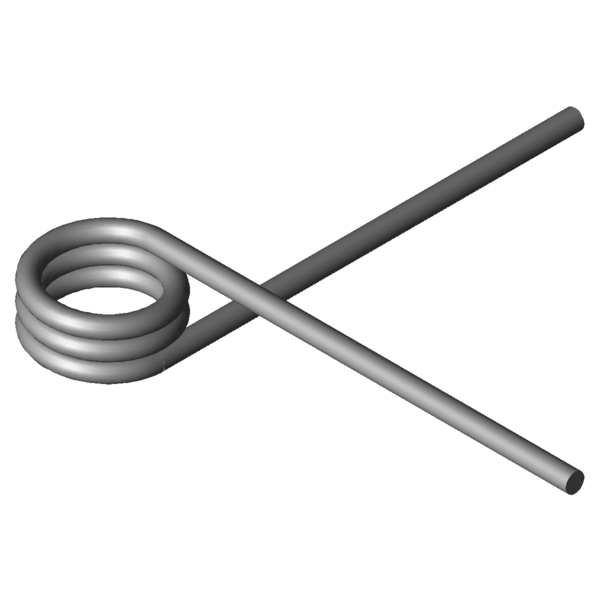

Imagen del producto resorte de torsión T-19703L
Imagen del producto resorte de torsión T-19703L
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19703L

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Izquierda - Bobinado a izquierda o derecha
Posición de la rama sin carga 270 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4,5 mm Diámetro del hilo
Di 20,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 16,88 mm Longitud libre
Ls 100 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 3548,3 Nmm (+/-) Tolerance maximum torque
Mn 7210,54 Nmm Momento máximo del muelle
alphan 23,96 grados Rotación máxima del muelle
nt 2,75 Unidades Número de espiras
Ddmax 18,1 mm Diámetro de árbol máximo admisible
Ddmin 14 mm Diametro della spina minore possibile
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 52,1596 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19703L

Formulario de consulta resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Formulario de consulta resorte de torsión T-19703L

Resortes de torsión similares para resorte de torsión T-19703L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-19223L 13,5 16,88 1481,57 69,25 1.4310 43,1 | 77,1 | 37,9 | 14,3
T-19243L 17,5 16,88 1524,2 89,03 1.4310 48,0 | 83,6 | 42,5 | 17,9
T-19263L 22,5 16,88 1558,44 113,72 1.4310 52,1 | 85,5 | 48,4 | 22,4
T-16917L 15,5 18,9 1965,24 66,69 1.4310 39,0 | 74,4 | 32,3 | 10,4
T-16927L 19,5 18,9 2014,76 83,31 1.4310 43,3 | 80,9 | 36,3 | 12,7
T-16923L 19,5 10,5 2014,76 39,84 1.4310 35,5 | 75,4 | 25,0 | 6,1
T-16937L 24 18,9 2052,94 102,02 1.4310 44,6 | 77,7 | 40,8 | 15,2
T-19323L 16 20,25 2459,2 65,83 1.4310 41,2 | 76,0 | 35,3 | 12,4
T-19343L 21 20,25 2533,79 85,62 1.4310 41,3 | 82,5 | 31,6 | 9,8
T-19363L 26 20,25 2582,84 105,41 1.4310 37,9 | 76,3 | 29,3 | 8,1
T-17017L 17 21,6 2827,78 62,09 1.4310 43,8 | 77,4 | 38,9 | 15,1
T-17013L 17 12 2827,78 29,69 1.4310 55,6 | 75,0 | 60,0 | 31,6
T-17027L 22 21,6 2909,76 79,7 1.4310 42,7 | 80,8 | 35,2 | 12,1
T-17023L 22 12 2909,76 38,12 1.4310 51,8 | 78,5 | 51,6 | 25,4
T-19703L 20,5 16,88 7210,54 23,96 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19712L 25,5 16,88 7413,47 29,56 1.4310 88,7 | 93,5 | 89,2 | 83,3
T-19721L 30,5 16,88 7558,94 35,17 1.4310 80,7 | 89,1 | 81,8 | 71,4
T-19804L 20 18,75 9706,06 21,16 1.4310 79,8 | 92,5 | 81,3 | 65,6
T-19818L 28 18,75 10155,28 29,23 1.4310 82,5 | 84,4 | 76,5 | 86,6
Número de resortes metálicos similares: 18

Número de arancel aduanero: 73202089; resorte de torsión T-19703L

País de origen: DE, German; resorte de torsión T-19703L
