resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

Precios progresivos - resorte de torsión T-19706L

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

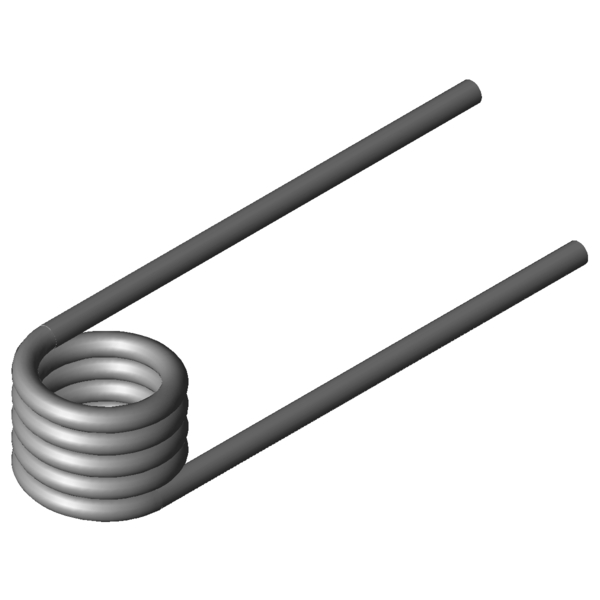

Imagen del producto resorte de torsión T-19706L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19706L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4,5	mm	Diámetro del hilo
Di	20,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	24,75	mm	Longitud libre
Ls	100	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	3152,74	Nmm	(+/-) Tolerance maximum torque
Mn	7210,54	Nmm	Momento máximo del muelle
alphan	39,21	grados	Rotación máxima del muelle
nt	4,5	Unidades	Número de espiras
Ddmax	18,1	mm	Diámetro de árbol máximo admisible
Ddmin	14	mm	Diametro della spina minore possibile
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	69,3894	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19706L

Formulario de consulta resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

Formulario de consulta resorte de torsión T-19706L

Resortes de torsión similares para resorte de torsión T-19706L: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-16936L	24	15,4	2052,94	79,84	1.4310	40,9 \| 70,0 \| 38,8 \| 14,0
T-19326L	16	31,5	2459,2	108,73	1.4310	40,6 \| 74,4 \| 35,1 \| 12,3
T-19322L	16	16,5	2459,2	51,53	1.4310	50,5 \| 70,5 \| 55,1 \| 26,0
T-19346L	21	31,5	2533,79	141,5	1.4310	40,7 \| 81,0 \| 31,4 \| 9,7
T-19342L	21	16,5	2533,79	67,02	1.4310	48,1 \| 77,0 \| 46,8 \| 20,6
T-19366L	26	31,5	2582,84	174,18	1.4310	37,3 \| 74,7 \| 29,2 \| 8,1
T-17016L	17	17,6	2827,78	48,59	1.4310	55,6 \| 75,0 \| 60,0 \| 31,6
T-17026L	22	17,6	2909,76	62,37	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-19422L	17,4	19,8	4113,81	45,98	1.4310	67,1 \| 81,6 \| 71,2 \| 48,7
T-19442L	22,4	19,8	4240,2	58,58	1.4310	62,0 \| 83,8 \| 62,9 \| 39,4
T-19462L	27,4	19,8	4326,15	71,27	1.4310	56,3 \| 78,3 \| 57,5 \| 33,0
T-19502L	17,5	22	5491,74	41,2	1.4310	82,0 \| 87,7 \| 85,7 \| 72,5
T-19522L	22,5	22	5673,53	52,48	1.4310	75,0 \| 89,6 \| 76,7 \| 58,8
T-19542L	27,5	22	5798,12	63,67	1.4310	68,2 \| 84,1 \| 71,0 \| 49,5
T-19706L	20,5	24,75	7210,54	39,21	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19715L	25,5	24,75	7413,47	48,38	1.4310	88,6 \| 93,5 \| 89,2 \| 83,3
T-19724L	30,5	24,75	7558,94	57,55	1.4310	80,8 \| 89,1 \| 81,8 \| 71,4
T-19807L	20	27,5	9706,06	34,63	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19803L	20	17,5	9706,06	19,24	1.4310	61,4 \| 86,1 \| 61,7 \| 36,5
T-19821L	28	27,5	10155,28	47,83	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202089; resorte de torsión T-19706L

País de origen: DE, German; resorte de torsión T-19706L

Imagen del producto - Muelles de torsión T-19706L

QR-Code: resorte de torsión T-19706L

QR-Code - Muelles de torsión - T-19706L | https://www.federnshop.com/es/productos/muelles_de_torsi%c3%b3n/t-19706l.html
