resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Precios progresivos - resorte de torsión T-19707R

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

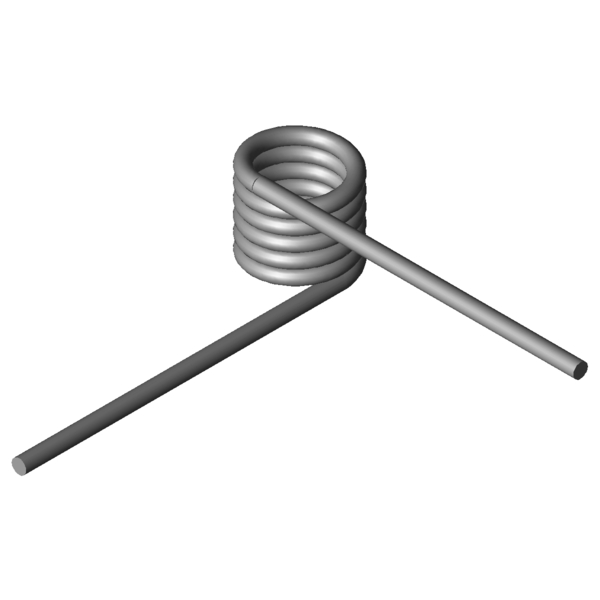

Imagen del producto resorte de torsión T-19707R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19707R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	270	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4,5	mm	Diámetro del hilo
Di	20,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	30,38	mm	Longitud libre
Ls	100	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	2972,62	Nmm	(+/-) Tolerance maximum torque
Mn	7210,54	Nmm	Momento máximo del muelle
alphan	50,1	grados	Rotación máxima del muelle
nt	5,75	Unidades	Número de espiras
Ddmax	18,1	mm	Diámetro de árbol máximo admisible
Ddmin	14	mm	Diametro della spina minore possibile
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	81,6964	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19707R

Formulario de consulta resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Formulario de consulta resorte de torsión T-19707R

Resortes de torsión similares para resorte de torsión T-19707R: Acero inoxidable Ø 4,5 x 20,5 x 100 mm / 270°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19327R	16	35,25	2459,2	123,03	1.4310	42,8 \| 77,0 \| 37,4 \| 13,9
T-19347R	21	35,25	2533,79	160,09	1.4310	42,6 \| 83,5 \| 33,2 \| 11,0
T-19343R	21	20,25	2533,79	85,62	1.4310	48,1 \| 77,0 \| 46,8 \| 20,6
T-19367R	26	35,25	2582,84	197,17	1.4310	39,0 \| 77,2 \| 30,6 \| 9,1
T-17017R	17	21,6	2827,78	62,09	1.4310	55,5 \| 75,0 \| 60,0 \| 31,6
T-17027R	22	21,6	2909,76	79,7	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-19423R	17,4	24,3	4113,81	58,73	1.4310	67,2 \| 81,6 \| 71,2 \| 48,7
T-19427R	17,4	42,3	4113,81	109,79	1.4310	52,1 \| 78,9 \| 51,3 \| 26,0
T-19443R	22,4	24,3	4240,2	74,91	1.4310	62,0 \| 83,8 \| 62,8 \| 39,3
T-19447R	22,4	42,3	4240,2	139,97	1.4310	49,8 \| 81,1 \| 47,3 \| 21,0
T-19463R	27,4	24,3	4326,15	91,1	1.4310	56,3 \| 78,3 \| 57,5 \| 33,0
T-19503R	17,5	27	5491,74	52,66	1.4310	81,9 \| 87,7 \| 85,7 \| 72,5
T-19523R	22,5	27	5673,53	67,04	1.4310	75,0 \| 89,6 \| 76,7 \| 58,8
T-19543R	27,5	27	5798,12	81,34	1.4310	68,2 \| 84,1 \| 71,0 \| 49,5
T-19707R	20,5	30,38	7210,54	50,1	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19716R	25,5	30,38	7413,47	61,82	1.4310	88,6 \| 93,5 \| 89,2 \| 83,3
T-19725R	30,5	30,38	7558,94	73,53	1.4310	80,8 \| 89,1 \| 81,8 \| 71,4
T-19808R	20	33,75	9706,06	44,25	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19804R	20	18,75	9706,06	21,16	1.4310	57,6 \| 83,1 \| 58,3 \| 31,4
T-19822R	28	33,75	10155,28	61,11	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202089; resorte de torsión T-19707R

País de origen: DE, German; resorte de torsión T-19707R
