Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

árlépcsők - Hosszabbító rugó RZ-024NX

mennyiség egységár (EUR)
1 7,9200 EUR
2 5,1000 EUR
3 3,9200 EUR
7 2,6700 EUR
17 2,3400 EUR
37 2,0200 EUR
75 1,7400 EUR
125 1,4120 EUR
175 1,2970 EUR
250 1,0620 EUR
350 0,8366 EUR
450 0,7310 EUR

Hosszabbító rugó Vétel

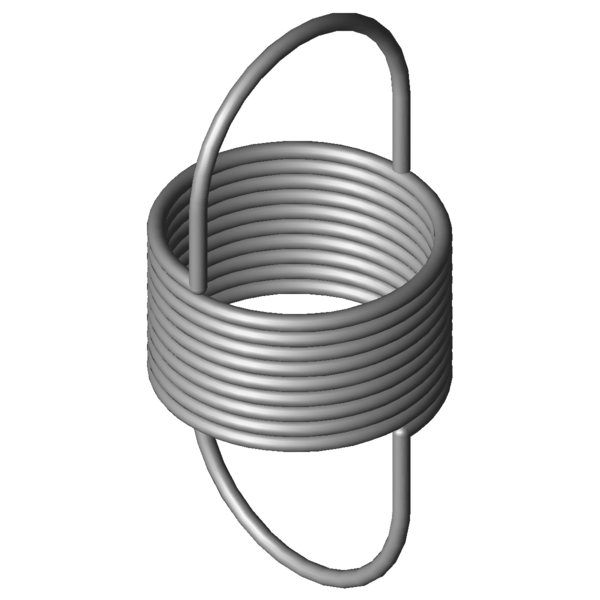

Termékkép Hosszabbító rugó RZ-024NX
Termékkép Hosszabbító rugó RZ-024NX
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-024NX

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,36 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 6 mm Tekervény külső átmérője
Dh 6,9 mm Legkisebb hüvelyátmérő
L0 12,4 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 3,87 mm A terheletlen, előfeszített rugótest hossza
Ln 44,02 mm A rugó legnagyobb hossza statikus terhelésnél
sn 31,62 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 2,791 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 4,26 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,084 N/mm Rugóarány
F0 0,131 N Belső előfeszítő erő
Fntol 0,35 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,6 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,3 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 28 fok A húzószemek állásának tűréshatára
Gew 0,164 g A termék tömege
PG ZB - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-024NX

Érdeklődési képlet Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-024NX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-024NX Rozsdamentes acél Ø 0,36 x 6 x 12,4 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-024NX 1.4310 0,36 6 12,4 2,791 44,02 31,62 0,084 100,0 | 100,0 | 100,0 | 100,0
Z-024NX EN 10270-1 0,36 6 12,4 3,501 46,49 34,09 0,098 90,7 | 100,0 | 86,2 | 85,9
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-006GX 5 12,7 0,015 1.4310 1,08 81,63 68,93 47,8 | 83,5 | 42,3 | 17,8
RZ-006DX 4,2 12,4 0,022 1.4310 1,371 72,09 59,69 52,3 | 79,8 | 51,0 | 26,0
RZ-015JX 5,5 16,1 0,027 1.4310 2,161 94,73 78,63 58,6 | 85,9 | 58,8 | 31,1
RZ-006FX 5 10 0,033 1.4310 1,08 42,41 32,41 61,2 | 77,8 | 68,1 | 37,8
RZ-015HX 5,5 13,2 0,042 1.4310 2,161 63,24 50,04 70,2 | 91,5 | 70,3 | 48,9
RZ-024OX 6 14,6 0,052 1.4310 2,791 65,69 51,09 79,3 | 95,0 | 80,9 | 61,9
RZ-015GX 5,5 11,3 0,068 1.4310 2,161 42,28 30,98 85,8 | 90,6 | 87,7 | 79,0
RZ-024AFX 7 14,3 0,08 1.4310 3,251 53,5 39,2 88,2 | 87,5 | 83,3 | 94,0
RZ-024NX 6 12,4 0,084 1.4310 2,791 44,02 31,62 100,0 | 100,0 | 100,0 | 100,0
RZ-015FX 5,5 10 0,115 1.4310 2,161 28,27 18,27 76,4 | 87,1 | 67,6 | 74,6
RZ-024AEX 7 12,7 0,136 1.4310 3,251 35,82 23,12 77,8 | 91,1 | 79,5 | 62,8
RZ-024MX 6 11 0,142 1.4310 2,791 29,65 18,65 78,2 | 96,2 | 79,5 | 59,0
RZ-025X 5,4 12,5 0,153 1.4310 4,191 38,46 25,96 74,0 | 93,1 | 74,3 | 54,7
RZ-036FX 7,5 13,7 0,178 1.4310 4,271 36,48 22,78 66,4 | 83,5 | 68,7 | 47,1
RZ-025AX 5,4 11,8 0,205 1.4310 4,191 31,1 19,3 65,4 | 91,7 | 63,8 | 40,6
RZ-036OX 5 14,2 0,242 1.4310 6,321 38,89 24,69 59,7 | 83,6 | 61,1 | 34,5
RZ-040AX 5,5 14,2 0,343 1.4310 7,781 35,4 21,2 53,1 | 83,7 | 51,5 | 24,0
RZ-040X 5,5 13,7 0,372 1.4310 7,781 33,24 19,54 51,9 | 84,7 | 48,8 | 22,2
RZ-036NX 5 11,5 0,39 1.4310 6,321 26,79 15,29 51,0 | 85,4 | 46,3 | 21,4
RZ-051FX 6 13,9 0,508 1.4310 9,431 31,09 17,19 47,7 | 84,9 | 42,0 | 16,1
RZ-042FX 5 11,9 0,615 1.4310 8,531 24,76 12,86 44,6 | 83,8 | 36,7 | 13,3
RZ-036MX 5 9,7 0,662 1.4310 6,321 18,71 9,01 43,1 | 80,5 | 36,3 | 12,6
RZ-057EAX 6,3 15,5 0,704 1.4310 13,3 33,1 17,6 42,5 | 77,5 | 38,3 | 11,7
RZ-055AX 6,9 14,8 0,722 1.4310 12,19 30,6 15,8 41,3 | 76,0 | 36,4 | 11,4
Hasonló fémrugók száma: 23

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-024NX

Származási ország: DE, German; Hosszabbító rugó RZ-024NX
