Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

árlépcsők - Hosszabbító rugó RZ-024QI

mennyiség	egységár (EUR)
1	6,0900 EUR
2	3,8400 EUR
3	2,2300 EUR
7	1,8600 EUR
17	0,9400 EUR
37	0,5800 EUR
75	0,4000 EUR
125	0,3775 EUR
175	0,3713 EUR
250	0,3676 EUR
350	0,3582 EUR
450	0,3516 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-024QI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-024QI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,36	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	6	mm	Tekervény külső átmérője
Dh	6,9	mm	Legkisebb hüvelyátmérő
L0	23,2	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	14,58	mm	A terheletlen, előfeszített rugótest hossza
Ln	151,32	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	128,12	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2,791	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	4,31	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,021	N/mm	Rugóarány
F0	0,131	N	Belső előfeszítő erő
Fntol	0,24	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,7	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,3	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	56	fok	A húzószemek állásának tűréshatára
Gew	0,5883	g	A termék tömege
PG	ZE	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-024QI

Érdeklődési képlet Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-024QI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-024QI Rozsdamentes acél Ø 0,36 x 6 x 23,2 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-024QI	1.4310	0,36	6	23,2	2,791	151,32	128,12	0,021	100,0 \| 100,0 \| 100,0 \| 100,0
Z-024QI	EN 10270-1	0,36	6	23,2	3,501	161,5	138,3	0,024	90,7 \| 100,0 \| 86,2 \| 86,1

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-015LI	5,5	27,3	0,011	1.4310	2,161	216,34	189,04	71,2 \| 88,5 \| 72,6 \| 52,5
RZ-015KI	5,5	20,9	0,017	1.4310	2,161	146,4	125,5	85,6 \| 90,2 \| 87,7 \| 79,0
RZ-024QI	6	23,2	0,021	1.4310	2,791	151,32	128,12	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024PI	6	17,8	0,033	1.4310	2,791	97,27	79,47	78,4 \| 92,2 \| 81,0 \| 62,0
RZ-036JI	7,5	22,3	0,04	1.4310	4,271	123,31	101,01	69,7 \| 85,4 \| 72,1 \| 51,5
RZ-027I	5,4	23,7	0,045	1.4310	4,191	110,96	87,26	68,4 \| 92,6 \| 67,4 \| 45,4
RZ-038I	6,8	22,2	0,089	1.4310	6,351	89,79	67,59	52,3 \| 85,3 \| 48,4 \| 23,2
RZ-036QI	5	25	0,096	1.4310	6,321	86,93	61,93	51,0 \| 85,4 \| 46,2 \| 21,3
RZ-042I	5,5	27,7	0,111	1.4310	7,781	93,39	65,69	48,1 \| 82,5 \| 43,6 \| 18,4
RZ-042HI	5	25	0,169	1.4310	8,531	71,84	46,84	43,1 \| 82,7 \| 34,6 \| 12,0
RZ-041I	5,5	20,2	0,179	1.4310	7,781	60,94	40,74	42,9 \| 83,6 \| 33,8 \| 11,4
RZ-051HI	6	22,1	0,202	1.4310	9,431	65,31	43,21	42,8 \| 86,9 \| 31,7 \| 10,0
RZ-056I	6,9	25,4	0,228	1.4310	12,19	75,4	50	39,5 \| 78,5 \| 31,0 \| 8,9
RZ-051GI	6	17,2	0,319	1.4310	9,431	44,53	27,33	37,2 \| 79,9 \| 25,5 \| 6,3
RZ-057MI	6	24,8	0,349	1.4310	13,93	61,5	36,7	37,9 \| 83,6 \| 24,3 \| 5,7
RZ-057E-01I	6,3	21	0,388	1.4310	13,3	52,87	31,87	36,4 \| 81,0 \| 22,9 \| 5,2
RZ-059I	5,6	23,3	0,458	1.4310	14,87	53,32	30,02	36,3 \| 83,3 \| 21,1 \| 4,4
RZ-057LI	6	19,8	0,508	1.4310	13,93	45	25,2	34,9 \| 80,8 \| 19,9 \| 3,9

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-024QI

Származási ország: DE, German; Hosszabbító rugó RZ-024QI

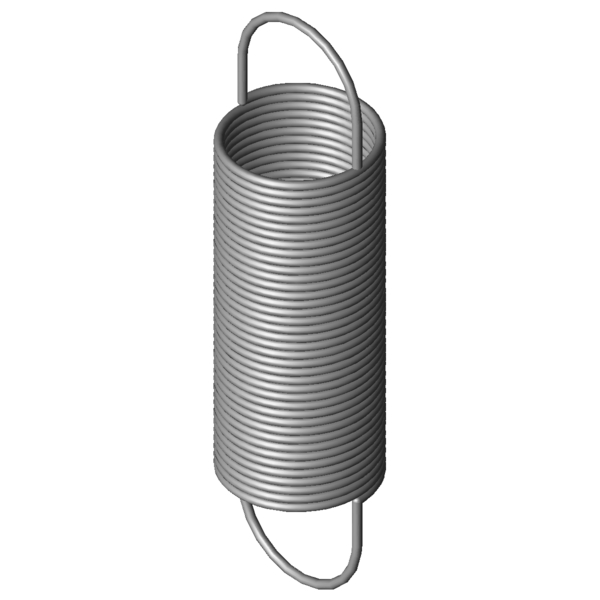

Termékkép - húzórugók RZ-024QI
