Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

árlépcsők - Hosszabbító rugó RZ-024RX

mennyiség	egységár (EUR)
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Hosszabbító rugó Vétel

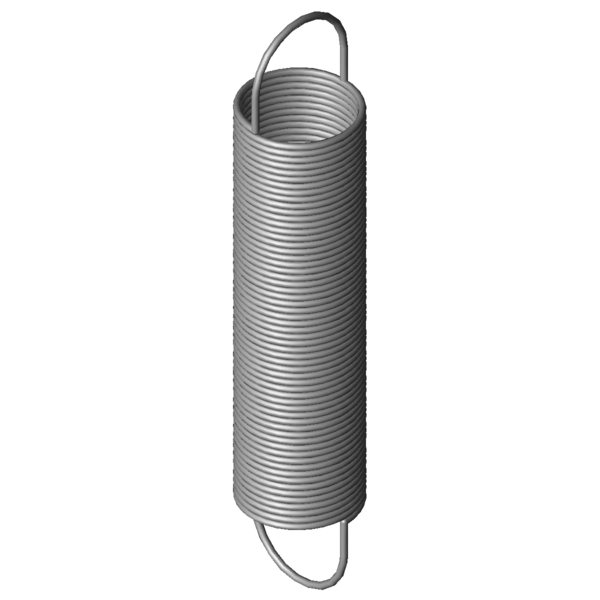

Termékkép Hosszabbító rugó RZ-024RX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-024RX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,36	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	6	mm	Tekervény külső átmérője
Dh	6,9	mm	Legkisebb hüvelyátmérő
L0	30,4	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	21,87	mm	A terheletlen, előfeszített rugótest hossza
Ln	224,2	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	193,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2,791	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	4,26	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,014	N/mm	Rugóarány
F0	0,131	N	Belső előfeszítő erő
Fntol	0,23	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,9	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,3	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	69	fok	A húzószemek állásának tűréshatára
Gew	0,877	g	A termék tömege
PG	ZH	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-024RX

Érdeklődési képlet Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-024RX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-024RX Rozsdamentes acél Ø 0,36 x 6 x 30,4 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-024RX	1.4310	0,36	6	30,4	2,791	224,2	193,8	0,014	100,0 \| 100,0 \| 100,0 \| 100,0
Z-024RX	EN 10270-1	0,36	6	30,4	3,501	239,6	209,2	0,016	90,7 \| 100,0 \| 86,2 \| 86,1

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-006JX	5	29,2	0,004	1.4310	1,08	317,3	288,1	54,0 \| 82,9 \| 53,0 \| 26,0
RZ-015LX	5,5	27,3	0,011	1.4310	2,161	217,13	189,83	85,6 \| 90,1 \| 87,7 \| 79,0
RZ-024RX	6	30,4	0,014	1.4310	2,791	224,2	193,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024QX	6	23,2	0,021	1.4310	2,791	152,13	128,93	80,6 \| 92,1 \| 83,3 \| 66,5
RZ-027AX	5,4	29,4	0,033	1.4310	4,191	148,14	118,74	65,7 \| 92,2 \| 63,9 \| 40,8
RZ-039X	6,8	29,7	0,055	1.4310	6,351	139,37	109,67	53,7 \| 86,0 \| 50,3 \| 24,9
RZ-042BX	5,5	34,7	0,081	1.4310	7,781	124,08	89,38	47,1 \| 83,8 \| 41,0 \| 16,5
RZ-042AX	5,5	31,2	0,094	1.4310	7,781	108,94	77,74	46,5 \| 87,0 \| 38,0 \| 14,4
RZ-042X	5,5	27,7	0,11	1.4310	7,781	93,8	66,1	44,1 \| 84,9 \| 35,0 \| 12,2
RZ-051JX	6	30,4	0,124	1.4310	9,431	100,72	70,32	44,1 \| 88,5 \| 32,9 \| 10,7
RZ-042KX	5	30	0,131	1.4310	8,531	90,36	60,36	42,3 \| 84,7 \| 31,9 \| 10,2
RZ-042JX	5	28,4	0,14	1.4310	8,531	84,8	56,4	41,1 \| 82,9 \| 30,9 \| 9,5
RZ-057E-10X	6	30	0,258	1.4310	13,93	79,69	49,69	37,8 \| 85,3 \| 22,8 \| 5,1
RZ-060X	5,6	32,8	0,282	1.4310	14,87	81,51	48,71	35,9 \| 81,1 \| 22,0 \| 4,7
RZ-057MX	6	24,8	0,346	1.4310	13,93	61,9	37,1	34,3 \| 79,6 \| 19,6 \| 3,8
RZ-060E-03X	5	30	0,449	1.4310	16,53	64	34	33,3 \| 79,7 \| 17,2 \| 3,0
RZ-063X	4,6	31,2	0,554	1.4310	17,86	60,88	29,68	31,6 \| 77,1 \| 15,5 \| 2,4
RZ-074X	7,1	29,6	0,579	1.4310	23,41	66,84	37,24	31,2 \| 75,6 \| 15,6 \| 2,3

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-024RX

Származási ország: DE, German; Hosszabbító rugó RZ-024RX
