Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

árlépcsők - Hosszabbító rugó RZ-024TX

mennyiség	egységár (EUR)
1	7,9200 EUR
2	5,1000 EUR
3	3,9200 EUR
7	2,6700 EUR
17	2,3400 EUR
37	2,0200 EUR
75	1,7400 EUR
125	1,4120 EUR
175	1,2970 EUR
250	1,0620 EUR
350	0,8366 EUR
450	0,7310 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-024TX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-024TX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,36	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	4	mm	Tekervény külső átmérője
Dh	4,8	mm	Legkisebb hüvelyátmérő
L0	9,2	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	3,87	mm	A terheletlen, előfeszített rugótest hossza
Ln	21,81	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	12,61	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	4,131	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	2,66	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,313	N/mm	Rugóarány
F0	0,191	N	Belső előfeszítő erő
Fntol	0,43	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,2	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	20	fok	A húzószemek állásának tűréshatára
Gew	0,1058	g	A termék tömege
PG	ZB	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-024TX

Érdeklődési képlet Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-024TX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-024TX Rozsdamentes acél Ø 0,36 x 4 x 9,2 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-024TX	1.4310	0,36	4	9,2	4,131	21,81	12,61	0,313	100,0 \| 100,0 \| 100,0 \| 100,0
Z-024TX	EN 10270-1	0,36	4	9,2	5,181	22,77	13,57	0,364	90,7 \| 100,0 \| 86,3 \| 85,8

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-006DX	4,2	12,4	0,022	1.4310	1,371	72,09	59,69	37,9 \| 79,6 \| 27,2 \| 7,0
RZ-2051X	3	8,6	0,031	1.4310	0,991	39,14	30,54	39,1 \| 74,7 \| 32,6 \| 9,9
RZ-006FX	5	10	0,033	1.4310	1,08	42,41	32,41	41,1 \| 80,5 \| 32,5 \| 10,2
RZ-006CX	4,2	10,2	0,035	1.4310	1,371	48,18	37,98	43,1 \| 85,0 \| 33,2 \| 11,0
RZ-002X	2,7	8,8	0,036	1.4310	1,101	37,4	28,6	40,0 \| 72,9 \| 35,4 \| 11,8
RZ-008X	3,45	11,2	0,042	1.4310	1,661	48,61	37,41	43,3 \| 79,3 \| 37,0 \| 13,6
RZ-006BX	4,2	8,6	0,057	1.4310	1,371	32,11	23,51	49,1 \| 86,1 \| 43,4 \| 17,8
RZ-007X	3,45	7,9	0,089	1.4310	1,661	25,66	17,76	54,9 \| 80,5 \| 55,6 \| 28,5
RZ-006AX	4,2	7,6	0,097	1.4310	1,371	21,47	13,87	58,2 \| 82,4 \| 62,1 \| 30,2
RZ-016X	4,32	10	0,122	1.4310	2,731	31,23	21,23	64,4 \| 91,2 \| 62,8 \| 39,3
RZ-024UX	4	11,4	0,193	1.4310	4,131	31,76	20,36	78,8 \| 93,6 \| 81,0 \| 61,9
RZ-019X	3,52	8,7	0,238	1.4310	3,331	21,9	13,2	85,2 \| 90,5 \| 88,1 \| 77,0
RZ-028X	4,4	10,9	0,298	1.4310	5,101	27,13	16,23	87,9 \| 88,4 \| 79,3 \| 95,9
RZ-024TX	4	9,2	0,313	1.4310	4,131	21,81	12,61	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-027CX	4,4	9,9	0,4	1.4310	5,101	21,98	12,08	85,8 \| 91,3 \| 88,4 \| 77,6
RZ-024SX	4	7,7	0,53	1.4310	4,131	15,13	7,43	77,6 \| 94,6 \| 79,5 \| 58,9
RZ-031X	3,6	9,6	0,582	1.4310	6,181	19,46	9,86	72,2 \| 91,9 \| 72,5 \| 52,3
RZ-036MX	5	9,7	0,662	1.4310	6,321	18,71	9,01	66,7 \| 84,9 \| 68,4 \| 46,7
RZ-024AAX	2,5	8,9	0,952	1.4310	6,421	15	6,1	58,0 \| 86,4 \| 56,4 \| 31,1
RZ-043AX	4,5	10,1	1,101	1.4310	9,421	18	7,9	54,9 \| 84,0 \| 53,2 \| 27,5
RZ-034X	2,9	8,5	1,22	1.4310	7,551	14,19	5,69	53,2 \| 85,0 \| 49,9 \| 24,7
RZ-045E-01X	4	10,5	1,307	1.4310	10,52	17,93	7,43	52,9 \| 86,5 \| 49,1 \| 23,1
RZ-046X	3,7	10,8	1,419	1.4310	11,31	18,14	7,34	50,6 \| 83,2 \| 47,4 \| 21,3
RZ-036TX	3,2	8,6	1,769	1.4310	9,611	13,54	4,94	47,5 \| 84,5 \| 41,1 \| 16,8
RZ-051LX	4	10,7	2,001	1.4310	13,81	16,98	6,28	46,2 \| 83,8 \| 39,9 \| 14,9
RZ-049X	3	9,7	2,976	1.4310	13,66	13,96	4,26	40,9 \| 80,6 \| 32,0 \| 10,2
RZ-051QX	3,5	9,8	3,2	1.4310	15,59	14,2	4,4	40,7 \| 82,3 \| 30,7 \| 9,2
RZ-064X	3,8	12,3	3,684	1.4310	21,21	17,62	5,32	38,2 \| 75,6 \| 30,8 \| 8,2
RZ-051UX	2,8	8,7	7,213	1.4310	18,9	11,02	2,32	33,6 \| 76,7 \| 20,1 \| 4,0

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-024TX

Származási ország: DE, German; Hosszabbító rugó RZ-024TX

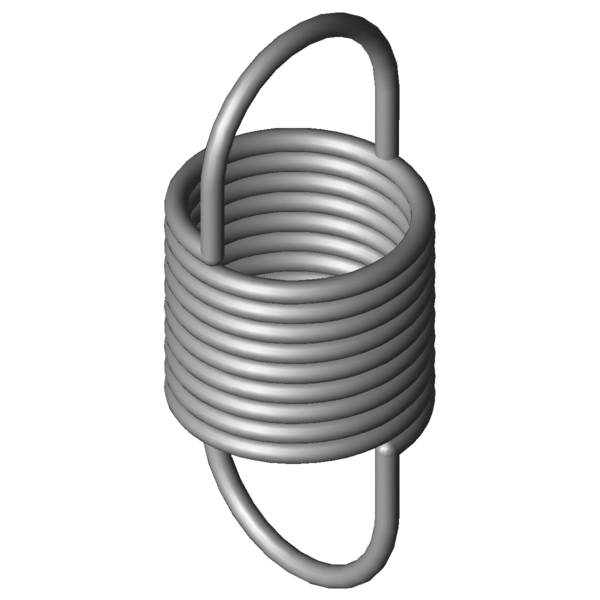

Termékkép - húzórugók RZ-024TX
