Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

árlépcsők - Hosszabbító rugó RZ-036X-01X

mennyiség	egységár (EUR)
1	7,9200 EUR
2	5,1000 EUR
3	3,9200 EUR
7	2,6700 EUR
17	2,3400 EUR
37	2,0200 EUR
75	1,7400 EUR
125	1,4120 EUR
175	1,2970 EUR
250	1,0620 EUR
350	0,8366 EUR
450	0,7310 EUR

Hosszabbító rugó Vétel

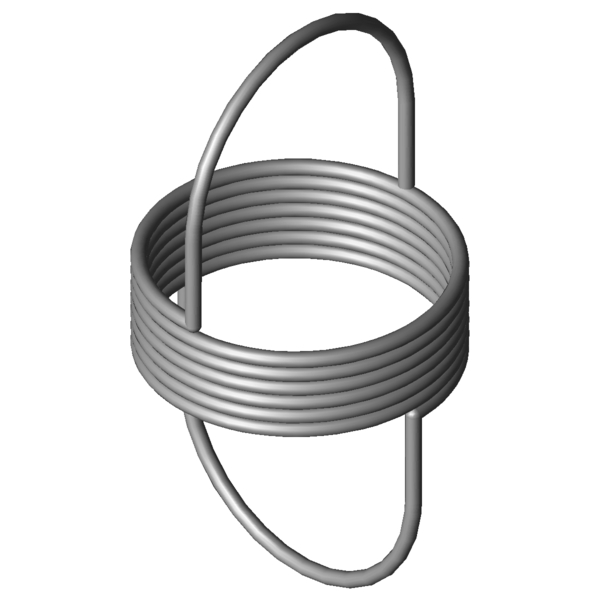

Termékkép Hosszabbító rugó RZ-036X-01X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-036X-01X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,5	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	10	mm	Tekervény külső átmérője
Dh	11,1	mm	Legkisebb hüvelyátmérő
L0	18,5	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	3,88	mm	A terheletlen, előfeszített rugótest hossza
Ln	64,5	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	46	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	4,351	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	7,31	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,094	N/mm	Rugóarány
F0	0,011	N	Belső előfeszítő erő
Fntol	0,6	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,7	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	30	fok	A húzószemek állásának tűréshatára
Gew	0,3943	g	A termék tömege
PG	ZB	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-036X-01X

Érdeklődési képlet Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-036X-01X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-036X-01X Rozsdamentes acél Ø 0,5 x 10 x 18,5 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-036X-01X	1.4310	0,5	10	18,5	4,351	64,5	46	0,094	100,0 \| 100,0 \| 100,0 \| 100,0
Z-036X-01X	EN 10270-1	0,5	10	18,5	5,401	67,4	48,9	0,11	91,0 \| 100,0 \| 87,3 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-036ABX	10	25,5	0,031	1.4310	4,351	166,75	141,25	63,2 \| 90,8 \| 66,3 \| 32,6
RZ-024AHX	7	20,3	0,031	1.4310	3,251	119,86	99,56	58,5 \| 80,4 \| 60,5 \| 34,5
RZ-024AGX	7	16,7	0,049	1.4310	3,251	80,02	63,32	69,4 \| 80,1 \| 73,7 \| 54,3
RZ-036BBX	8	22,2	0,062	1.4310	5,421	105,36	83,16	74,8 \| 87,8 \| 67,8 \| 68,9
RZ-036AAX	10	20	0,065	1.4310	4,351	86,37	66,37	83,8 \| 97,5 \| 84,7 \| 69,3
RZ-036HX	7,5	18,2	0,065	1.4310	4,271	80,59	62,39	82,0 \| 87,8 \| 85,9 \| 72,4
RZ-036X-01X	10	18,5	0,094	1.4310	4,351	64,5	46	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-036GX	7,5	15,5	0,105	1.4310	4,271	54,12	38,62	86,5 \| 82,9 \| 91,1 \| 85,5
RZ-036BAX	8	16,7	0,133	1.4310	5,421	55,78	39,08	80,3 \| 90,1 \| 82,6 \| 68,2
RZ-063E-10X	10	23,6	0,205	1.4310	11,53	76,64	53,04	63,0 \| 83,3 \| 62,2 \| 43,5
RZ-052X	8,6	19,9	0,232	1.4310	9,861	59,72	39,82	63,2 \| 86,1 \| 65,3 \| 38,2
RZ-067X	10,8	25,1	0,305	1.4310	15,67	73,29	48,19	55,7 \| 76,3 \| 61,6 \| 29,1
RZ-066GX	8	22,5	0,343	1.4310	14,3	61,44	38,94	53,7 \| 77,9 \| 57,5 \| 25,8
RZ-066MX	7,5	21,7	0,424	1.4310	15,22	54,86	33,16	49,4 \| 77,2 \| 50,3 \| 20,6
RZ-055X	6,9	17,2	0,476	1.4310	12,19	41,18	23,98	47,7 \| 80,4 \| 43,9 \| 18,6
RZ-066FX	8	18,3	0,554	1.4310	14,3	42,41	24,11	46,9 \| 83,4 \| 41,4 \| 15,9
RZ-070X	8,8	21,9	0,596	1.4310	19,09	51,91	30,01	45,7 \| 78,3 \| 44,0 \| 14,9
RZ-066LX	7,5	17,5	0,686	1.4310	15,22	38,03	20,53	43,2 \| 80,3 \| 36,6 \| 12,8
RZ-072GX	7,8	22,5	0,708	1.4310	21,42	50,61	28,11	42,5 \| 74,2 \| 40,7 \| 12,4
RZ-081FX	10	23	0,782	1.4310	23,6	51,14	28,14	43,2 \| 78,7 \| 39,8 \| 11,3
RZ-072EAX	8	20	0,893	1.4310	20,91	41,8	21,8	40,8 \| 78,3 \| 34,1 \| 9,9
RZ-081KAX	8,5	23,5	1,025	1.4310	27,55	48,2	24,7	38,8 \| 73,1 \| 34,7 \| 8,5

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-036X-01X

Származási ország: DE, German; Hosszabbító rugó RZ-036X-01X
