Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

árlépcsők - Hosszabbító rugó RZ-044X

mennyiség egységár (EUR)
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Hosszabbító rugó Vétel

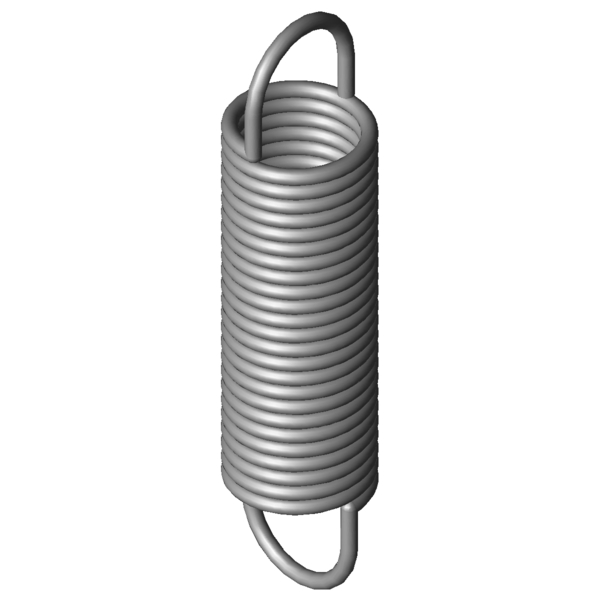

Termékkép Hosszabbító rugó RZ-044X
Termékkép Hosszabbító rugó RZ-044X
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-044X

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,5 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 4,5 mm Tekervény külső átmérője
Dh 5,4 mm Legkisebb hüvelyátmérő
L0 18,6 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 12,88 mm A terheletlen, előfeszített rugótest hossza
Ln 43,84 mm A rugó legnagyobb hossza statikus terhelésnél
sn 25,24 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 9,421 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 2,86 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,345 N/mm Rugóarány
F0 0,711 N Belső előfeszítő erő
Fntol 0,74 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,6 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,15 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 29 fok A húzószemek állásának tűréshatára
Gew 0,5172 g A termék tömege
PG ZG - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-044X

Érdeklődési képlet Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-044X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-044X Rozsdamentes acél Ø 0,5 x 4,5 x 18,6 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-044X 1.4310 0,5 4,5 18,6 9,421 43,84 25,24 0,345 100,0 | 100,0 | 100,0 | 100,0
Z-044X EN 10270-1 0,5 4,5 18,6 11,69 45,48 26,88 0,402 91,0 | 100,0 | 87,2 | 85,8
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-006HX 5 18,2 0,007 1.4310 1,08 160,1 141,9 32,0 | 79,3 | 14,6 | 2,0
RZ-006EX 4,2 16,2 0,014 1.4310 1,371 112,07 95,87 33,7 | 76,8 | 20,4 | 3,8
RZ-009AX 3,45 18,4 0,019 1.4310 1,661 99,65 81,25 35,0 | 75,2 | 24,3 | 5,5
RZ-018AX 4,32 23,5 0,027 1.4310 2,731 120,61 97,11 38,2 | 79,7 | 27,5 | 7,5
RZ-018X 4,32 19 0,036 1.4310 2,731 90,81 71,81 42,7 | 86,0 | 32,1 | 10,2
RZ-017X 4,32 14,2 0,058 1.4310 2,731 58,91 44,71 46,0 | 78,8 | 42,7 | 16,4
RZ-021AX 3,52 20 0,06 1.4310 3,331 72,54 52,54 45,7 | 78,4 | 41,7 | 17,0
RZ-021X 3,52 17,7 0,07 1.4310 3,331 62,37 44,67 48,3 | 79,1 | 45,9 | 20,0
RZ-026X 5,4 17,7 0,072 1.4310 4,191 72,38 54,68 50,7 | 86,2 | 45,3 | 20,5
RZ-024WX 4 20 0,077 1.4310 4,131 71,4 51,4 50,9 | 84,6 | 46,5 | 21,5
RZ-030X 4,4 22,1 0,088 1.4310 5,101 77 54,9 54,1 | 87,3 | 50,1 | 24,9
RZ-029X 4,4 16,1 0,141 1.4310 5,101 50,28 34,18 64,0 | 88,1 | 64,0 | 40,0
RZ-036PX 5 18,3 0,154 1.4310 6,321 57,1 38,8 67,5 | 92,8 | 66,1 | 43,6
RZ-042GX 5 17,4 0,289 1.4310 8,531 44,78 27,38 89,8 | 94,5 | 91,4 | 83,5
RZ-044X 4,5 18,6 0,345 1.4310 9,421 43,84 25,24 100,0 | 100,0 | 100,0 | 100,0
RZ-045FX 4 20 0,444 1.4310 10,52 41,89 21,89 86,6 | 94,0 | 88,1 | 77,7
RZ-047X 3,7 17,3 0,674 1.4310 11,31 32,77 15,47 71,7 | 91,7 | 72,3 | 51,1
RZ-051NX 4 18,9 0,788 1.4310 13,81 34,85 15,95 67,2 | 92,7 | 65,7 | 43,1
RZ-060E-01X 5 20 0,796 1.4310 16,53 39,2 19,2 65,8 | 87,5 | 66,5 | 43,4
RZ-062X 4,6 21,7 0,89 1.4310 17,86 40,18 18,48 63,1 | 87,6 | 63,0 | 38,6
RZ-060EAX 5 16,2 1,12 1.4310 16,53 29,8 13,6 57,2 | 85,5 | 55,4 | 30,7
RZ-051SX 3,5 18,1 1,26 1.4310 15,59 29,27 11,17 55,9 | 88,7 | 52,3 | 26,7
RZ-066RX 5 17,7 1,677 1.4310 22,26 29,65 11,95 50,1 | 85,5 | 44,8 | 20,0
RZ-065X 3,8 20,4 1,749 1.4310 21,21 31,61 11,21 49,7 | 85,0 | 44,4 | 19,7
RZ-061X 4,6 13,5 1,875 1.4310 17,86 22,27 8,77 48,4 | 83,3 | 43,7 | 18,3
RZ-079AX 4,8 17,9 3,797 1.4310 33,49 25,95 8,05 41,0 | 84,2 | 30,0 | 9,0
RZ-079X 4,8 15,5 4,766 1.4310 33,49 21,92 6,42 37,9 | 79,9 | 26,8 | 7,2
RZ-081RX 4,5 19,6 7,81 1.4310 48,85 25,25 5,65 36,2 | 83,5 | 20,8 | 4,3
RZ-081QX 4,5 14,2 12,627 1.4310 48,85 17,7 3,5 32,2 | 77,3 | 16,6 | 2,7
RZ-100QX 5,5 17,4 15,417 1.4310 71,06 21,55 4,15 30,2 | 73,6 | 14,8 | 2,2
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-044X

Származási ország: DE, German; Hosszabbító rugó RZ-044X
