Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

árlépcsők - Hosszabbító rugó RZ-091X

mennyiség egységár (EUR)
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Hosszabbító rugó Vétel

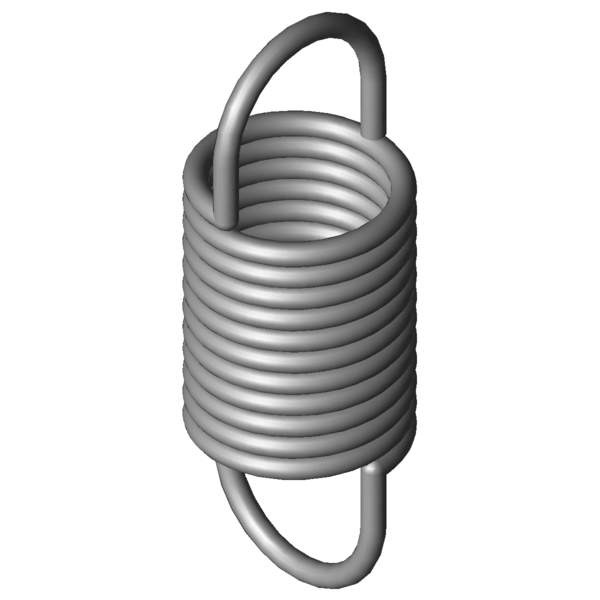

Termékkép Hosszabbító rugó RZ-091X
Termékkép Hosszabbító rugó RZ-091X
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-091X

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 1 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 9 mm Tekervény külső átmérője
Dh 10,8 mm Legkisebb hüvelyátmérő
L0 24 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 12,75 mm A terheletlen, előfeszített rugótest hossza
Ln 45,97 mm A rugó legnagyobb hossza statikus terhelésnél
sn 21,97 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 35,06 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 5,62 mm A húzószem belső síkjának távolsága a rugótesttől
R 1,454 N/mm Rugóarány
F0 3,101 N Belső előfeszítő erő
Fntol 2,98 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,6 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,25 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 20 fok A húzószemek állásának tűréshatára
Gew 2,1071 g A termék tömege
PG ZG - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-091X

Érdeklődési képlet Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-091X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-091X Rozsdamentes acél Ø 1 x 9 x 24 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-091X 1.4310 1 9 24 35,06 45,97 21,97 1,454 100,0 | 100,0 | 100,0 | 100,0
Z-091X EN 10270-1 1 9 24 42,22 46,64 22,64 1,693 91,9 | 100,0 | 90,0 | 85,6
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-056X 6,9 25,4 0,226 1.4310 12,19 75,91 50,51 44,1 | 78,1 | 39,1 | 15,1
RZ-052X 8,6 19,9 0,232 1.4310 9,861 59,72 39,82 45,9 | 80,5 | 41,6 | 15,5
RZ-067X 10,8 25,1 0,305 1.4310 15,67 73,29 48,19 50,6 | 86,3 | 45,1 | 20,4
RZ-066GX 8 22,5 0,343 1.4310 14,3 61,44 38,94 51,9 | 84,2 | 48,6 | 23,0
RZ-066MX 7,5 21,7 0,424 1.4310 15,22 54,86 33,16 54,9 | 81,3 | 54,8 | 28,8
RZ-081GX 10 28,4 0,484 1.4310 23,6 73,86 45,46 59,5 | 88,2 | 57,8 | 32,5
RZ-072FX 8 26,5 0,512 1.4310 20,91 64,58 38,08 59,9 | 86,5 | 58,7 | 34,4
RZ-070X 8,8 21,9 0,596 1.4310 19,09 51,91 30,01 64,5 | 89,7 | 63,8 | 39,9
RZ-072GX 7,8 22,5 0,708 1.4310 21,42 50,61 28,11 68,1 | 86,8 | 69,6 | 47,8
RZ-081FX 10 23 0,782 1.4310 23,6 51,14 28,14 72,4 | 91,9 | 72,7 | 52,6
RZ-072EAX 8 20 0,893 1.4310 20,91 41,8 21,8 74,5 | 84,1 | 79,4 | 60,1
RZ-081KAX 8,5 23,5 1,025 1.4310 27,55 48,2 24,7 82,6 | 94,1 | 83,8 | 69,9
RZ-069CX 8,8 18 1,037 1.4310 19,09 35,25 17,25 73,4 | 84,3 | 66,5 | 69,3
RZ-087KX 9,4 26 1,158 1.4310 33,65 52,7 26,7 88,0 | 96,0 | 89,1 | 79,0
RZ-091X 9 24 1,454 1.4310 35,06 45,97 21,97 100,0 | 100,0 | 100,0 | 100,0
RZ-093GX 8 21 2,616 1.4310 39,1 35,09 14,09 75,5 | 92,1 | 76,9 | 57,5
RZ-095X 7,3 21,4 2,978 1.4310 42,6 34,46 13,06 70,0 | 90,1 | 70,9 | 48,9
RZ-100MX 7,5 27,2 3,104 1.4310 54,28 43,26 16,06 67,9 | 87,5 | 68,8 | 47,2
RZ-110X 9,2 27 3,618 1.4310 64,34 43,29 16,29 64,5 | 88,9 | 64,3 | 40,4
RZ-115MX 10 26,9 5,42 1.4310 81,51 40,48 13,58 54,2 | 83,5 | 52,4 | 26,6
RZ-113X 7,5 24,3 7,446 1.4310 77,33 33,79 9,49 50,4 | 87,4 | 44,3 | 19,6
RZ-115W-19X 8 23 18,427 1.4310 119,8 28,92 5,92 39,9 | 83,8 | 28,1 | 7,9
RZ-115RX 7 22,1 19,631 1.4310 111,3 27,05 4,95 38,2 | 80,4 | 27,0 | 7,1
RZ-130E-01X 8 23,6 25 1.4310 142,2 28,72 5,12 37,7 | 83,2 | 24,0 | 5,7
RZ-130QX 9 28,4 25,24 1.4310 175,9 34,47 6,07 36,4 | 80,0 | 23,8 | 5,5
Hasonló fémrugók száma: 24

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-091X

Származási ország: DE, German; Hosszabbító rugó RZ-091X
