Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

árlépcsők - Hosszabbító rugó RZ-109BX

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

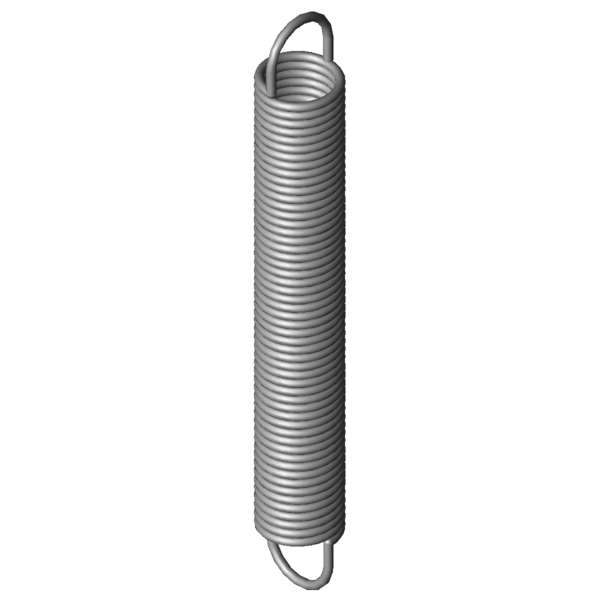

Termékkép Hosszabbító rugó RZ-109BX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-109BX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,25	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	11,2	mm	Tekervény külső átmérője
Dh	13,4	mm	Legkisebb hüvelyátmérő
L0	82,7	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	68,44	mm	A terheletlen, előfeszített rugótest hossza
Ln	205,7	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	123	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	53,56	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	7,13	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,403	N/mm	Rugóarány
F0	3,991	N	Belső előfeszítő erő
Fntol	3,24	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	42	fok	A húzószemek állásának tűréshatára
Gew	16,8349	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-109BX

Érdeklődési képlet Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-109BX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-109BX Rozsdamentes acél Ø 1,25 x 11,2 x 82,7 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-109BX	1.4310	1,25	11,2	82,7	53,56	205,7	123	0,403	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109BX	EN 10270-1	1,25	11,2	82,7	63,88	207,99	125,29	0,47	92,1 \| 100,0 \| 91,0 \| 85,4

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-063E-14X	10	90,8	0,024	1.4310	11,53	543,2	452,4	36,3 \| 78,8 \| 24,4 \| 5,9
RZ-063E-13X	10	74	0,031	1.4310	11,53	426,56	352,56	38,0 \| 78,3 \| 28,2 \| 7,5
RZ-081E-06X	12,5	72,8	0,062	1.4310	19,8	379,9	307,1	45,5 \| 83,2 \| 38,5 \| 14,8
RZ-087EX	11	93,4	0,113	1.4310	28,97	329,36	235,96	56,7 \| 88,9 \| 53,1 \| 28,2
RZ-087DX	11	85,4	0,125	1.4310	28,97	297,08	211,68	59,7 \| 91,7 \| 56,1 \| 31,4
RZ-087CX	11	77,4	0,142	1.4310	28,97	264,8	187,4	62,0 \| 90,6 \| 59,9 \| 35,5
RZ-087BX	11	69,4	0,163	1.4310	28,97	232,52	163,12	64,3 \| 87,4 \| 64,7 \| 40,8
RZ-100KX	12	82,8	0,166	1.4310	34,95	279,33	196,53	66,2 \| 93,7 \| 63,9 \| 40,8
RZ-087HX	10	80	0,183	1.4310	31,73	239,83	159,83	67,5 \| 88,7 \| 68,1 \| 45,6
RZ-090X	9,4	80	0,221	1.4310	33,65	219,7	139,7	72,5 \| 86,9 \| 75,4 \| 55,3
RZ-093DX	9	82,2	0,247	1.4310	35,06	211,7	129,5	76,3 \| 86,6 \| 80,2 \| 62,2
RZ-109DX	11,2	102	0,315	1.4310	53,56	259,17	157,17	87,0 \| 93,7 \| 89,1 \| 78,3
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	92,4 \| 96,4 \| 93,6 \| 87,1
RZ-109BX	11,2	82,7	0,403	1.4310	53,56	205,7	123	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	92,3 \| 96,5 \| 93,4 \| 86,9
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	85,0 \| 95,5 \| 85,8 \| 73,5
RZ-109HX	10	72	0,682	1.4310	59,56	152,7	80,7	76,3 \| 92,1 \| 77,8 \| 59,0
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	73,6 \| 87,5 \| 76,4 \| 56,9
RZ-112BX	9,2	79,5	0,791	1.4310	64,34	154	74,5	71,7 \| 92,8 \| 71,9 \| 50,4
RZ-115V-34X	12	86	0,818	1.4310	83,35	180,79	94,79	70,4 \| 90,9 \| 70,7 \| 49,5
RZ-115V-33X	12	77	0,939	1.4310	83,35	159,62	82,62	66,3 \| 89,9 \| 65,7 \| 43,2
RZ-127AX	11,6	93,6	1,176	1.4310	102,6	174,17	80,57	60,2 \| 87,7 \| 58,9 \| 34,2
RZ-127X	11,6	79	1,443	1.4310	102,6	144,7	65,7	56,9 \| 90,1 \| 52,8 \| 27,9
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	49,1 \| 85,9 \| 43,1 \| 18,4
RZ-130AX	9,6	87	2,396	1.4310	121,7	133,85	46,85	48,0 \| 86,3 \| 41,0 \| 16,8
RZ-130X	9,6	75,8	2,818	1.4310	121,7	115,64	39,84	45,9 \| 85,2 \| 38,2 \| 14,3
RZ-147X	12	94,8	3,522	1.4310	181,5	141,87	47,07	42,1 \| 81,0 \| 33,9 \| 11,3
RZ-130TX	9	82,4	6,191	1.4310	175,9	107,16	24,76	38,2 \| 83,1 \| 25,3 \| 6,1
RZ-147E-10X	10	85,5	7,491	1.4310	212	110,65	25,15	37,0 \| 82,8 \| 22,9 \| 5,2

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-109BX

Származási ország: DE, German; Hosszabbító rugó RZ-109BX
