Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

árlépcsők - Hosszabbító rugó RZ-109DI

mennyiség	egységár (EUR)
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Hosszabbító rugó Vétel

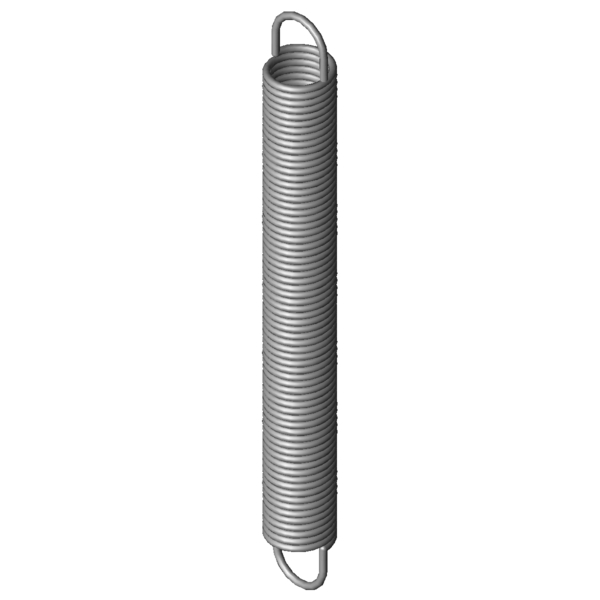

Termékkép Hosszabbító rugó RZ-109DI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-109DI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,25	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	11,2	mm	Tekervény külső átmérője
Dh	13,4	mm	Legkisebb hüvelyátmérő
L0	102	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	86,88	mm	A terheletlen, előfeszített rugótest hossza
Ln	258,59	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	156,59	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	53,56	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	7,56	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,317	N/mm	Rugóarány
F0	3,991	N	Belső előfeszítő erő
Fntol	3,17	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	48	fok	A húzószemek állásának tűréshatára
Gew	21,3095	g	A termék tömege
PG	ZM	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-109DI

Érdeklődési képlet Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-109DI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-109DI Rozsdamentes acél Ø 1,25 x 11,2 x 102 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-109DI	1.4310	1,25	11,2	102	53,56	258,59	156,59	0,317	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109DI	EN 10270-1	1,25	11,2	102	63,88	261,78	159,78	0,369	92,2 \| 100,0 \| 90,9 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-063E-14I	10	90,8	0,024	1.4310	11,53	542,16	451,36	37,9 \| 78,1 \| 28,1 \| 7,5
RZ-087EI	11	93,4	0,113	1.4310	28,97	328,6	235,2	62,1 \| 89,9 \| 60,3 \| 36,0
RZ-087DI	11	85,4	0,126	1.4310	28,97	296,32	210,92	63,9 \| 87,3 \| 64,2 \| 40,2
RZ-087JI	10	100	0,14	1.4310	31,73	307,84	207,84	67,0 \| 89,1 \| 67,3 \| 44,6
RZ-087CI	11	77,4	0,142	1.4310	28,97	264,04	186,64	66,4 \| 84,7 \| 69,0 \| 45,4
RZ-100KI	12	82,8	0,166	1.4310	34,95	278,51	195,71	70,8 \| 87,5 \| 72,6 \| 52,2
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	74,0 \| 92,8 \| 74,5 \| 54,8
RZ-106GI	12,7	96,3	0,228	1.4310	47,55	288,82	192,52	83,8 \| 94,2 \| 85,1 \| 72,2
RZ-109EI	11,2	112	0,283	1.4310	53,56	286,88	174,88	93,8 \| 97,0 \| 94,8 \| 89,5
RZ-109DI	11,2	102	0,317	1.4310	53,56	258,59	156,59	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-109CI	11,2	92,7	0,353	1.4310	53,56	233,29	140,59	93,9 \| 97,0 \| 94,9 \| 89,8
RZ-109BI	11,2	82,7	0,405	1.4310	53,56	205	122,3	86,9 \| 93,7 \| 89,1 \| 78,1
RZ-109JI	10	97	0,479	1.4310	59,56	211,79	114,79	80,8 \| 94,8 \| 81,6 \| 65,9
RZ-112EI	9,2	109	0,549	1.4310	64,34	216,42	107,42	75,0 \| 91,9 \| 75,9 \| 57,1
RZ-115V-37I	12	120,5	0,551	1.4310	83,35	261,41	140,91	74,0 \| 87,1 \| 77,1 \| 57,8
RZ-112DI	9,2	99,5	0,612	1.4310	64,34	195,83	96,33	72,3 \| 93,2 \| 72,4 \| 51,2
RZ-115V-36I	12	108,5	0,622	1.4310	83,35	233,19	124,69	71,1 \| 90,2 \| 71,9 \| 51,2
RZ-115V-35I	12	96,5	0,715	1.4310	83,35	204,97	108,47	67,2 \| 90,4 \| 66,8 \| 44,5
RZ-115V-34I	12	86	0,823	1.4310	83,35	180,28	94,28	62,6 \| 87,0 \| 62,2 \| 38,7
RZ-115QI	10	96,9	0,888	1.4310	81,51	179,79	82,89	61,8 \| 91,2 \| 59,3 \| 34,8
RZ-124GI	12,7	92	0,902	1.4310	94,45	189,36	97,36	60,1 \| 85,5 \| 59,4 \| 35,3
RZ-127CI	11,6	117	0,903	1.4310	102,6	221,95	104,95	60,6 \| 87,3 \| 59,6 \| 35,0
RZ-127BI	11,6	104	1,033	1.4310	102,6	195,73	91,73	59,0 \| 90,9 \| 55,4 \| 30,6
RZ-127AI	11,6	93,6	1,182	1.4310	102,6	173,76	80,16	55,7 \| 88,8 \| 51,7 \| 26,7
RZ-130CI	9,6	111	1,821	1.4310	121,7	172,64	61,64	48,1 \| 85,2 \| 41,7 \| 17,3

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-109DI

Származási ország: DE, German; Hosszabbító rugó RZ-109DI
