Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

árlépcsők - Hosszabbító rugó RZ-109E-10X

mennyiség	egységár (EUR)
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-109E-10X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-109E-10X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,25	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	10	mm	Tekervény külső átmérője
Dh	12,2	mm	Legkisebb hüvelyátmérő
L0	32	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	19,69	mm	A terheletlen, előfeszített rugótest hossza
Ln	57,5	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	25,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	59,56	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	6,16	mm	A húzószem belső síkjának távolsága a rugótesttől
R	2,162	N/mm	Rugóarány
F0	4,521	N	Belső előfeszítő erő
Fntol	4,45	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	19	fok	A húzószemek állásának tűréshatára
Gew	4,4017	g	A termék tömege
PG	ZJ	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-109E-10X

Érdeklődési képlet Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-109E-10X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-109E-10X Rozsdamentes acél Ø 1,25 x 10 x 32 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-109E-10X	1.4310	1,25	10	32	59,56	57,5	25,5	2,162	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109E-10X	EN 10270-1	1,25	10	32	71,04	57,97	25,97	2,517	92,1 \| 100,0 \| 91,0 \| 85,4

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-063E-20X	10	31,4	0,11	1.4310	11,53	130,3	98,9	37,4 \| 84,7 \| 22,6 \| 5,0
RZ-068X	10,8	35,5	0,145	1.4310	15,67	137	101,5	38,2 \| 82,2 \| 25,7 \| 6,6
RZ-063E-10X	10	23,6	0,205	1.4310	11,53	76,64	53,04	39,9 \| 76,6 \| 33,7 \| 9,3
RZ-071X	8,8	32,3	0,283	1.4310	19,09	95,52	63,22	44,3 \| 83,7 \| 36,2 \| 12,9
RZ-081HX	10	36,5	0,308	1.4310	23,6	107,93	71,43	46,1 \| 86,6 \| 37,7 \| 14,1
RZ-081GX	10	28,4	0,484	1.4310	23,6	73,86	45,46	52,3 \| 86,9 \| 47,9 \| 22,2
RZ-088X	9,4	38	0,596	1.4310	33,65	89,8	51,8	55,6 \| 86,1 \| 52,9 \| 27,8
RZ-081KBX	8,5	31,6	0,601	1.4310	27,55	73,7	42,1	55,6 \| 85,3 \| 53,4 \| 28,0
RZ-100GX	12	34,4	0,628	1.4310	34,95	86,2	51,8	57,0 \| 88,1 \| 54,0 \| 28,9
RZ-092X	9	37,2	0,69	1.4310	35,06	83,48	46,28	58,3 \| 85,3 \| 57,0 \| 32,4
RZ-085X	11	27,4	0,745	1.4310	28,97	63,06	35,66	60,1 \| 85,5 \| 60,1 \| 34,8
RZ-087KX	9,4	26	1,158	1.4310	33,65	52,7	26,7	71,7 \| 85,1 \| 76,0 \| 54,0
RZ-093HX	8	30	1,361	1.4310	39,1	56,3	26,3	76,5 \| 84,6 \| 81,3 \| 63,7
RZ-107X	11,2	30,2	1,845	1.4310	53,56	57,06	26,86	90,8 \| 94,6 \| 92,4 \| 85,4
RZ-109E-10X	10	32	2,162	1.4310	59,56	57,5	25,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115NX	10	35,3	3,355	1.4310	81,51	57,24	21,94	78,6 \| 93,3 \| 79,6 \| 62,9
RZ-110X	9,2	27	3,618	1.4310	64,34	43,29	16,29	76,5 \| 92,1 \| 78,2 \| 59,1
RZ-125X	11,6	34,2	4,88	1.4310	102,6	53,62	19,42	65,8 \| 86,0 \| 67,1 \| 44,2
RZ-115MX	10	26,9	5,42	1.4310	81,51	40,48	13,58	64,4 \| 91,1 \| 63,2 \| 38,9
RZ-130LX	12	33,2	8,878	1.4310	137	47,4	14,2	52,3 \| 83,1 \| 49,6 \| 24,2
RZ-128X	9,6	31	9,532	1.4310	121,7	42,78	11,78	53,5 \| 90,3 \| 47,6 \| 22,6
RZ-115W-20X	8	30,5	11,728	1.4310	119,8	39,73	9,23	49,1 \| 86,2 \| 43,0 \| 18,0
RZ-130E-02X	8	33,2	14,831	1.4310	142,2	41,84	8,64	45,6 \| 84,8 \| 37,9 \| 14,2
RZ-130QX	9	28,4	25,24	1.4310	175,9	34,47	6,07	39,9 \| 82,7 \| 28,8 \| 8,1
RZ-147QX	11	34,8	30,849	1.4310	251,8	42,15	7,35	37,7 \| 79,9 \| 26,2 \| 6,8
RZ-147E-01X	10	29,6	31,25	1.4310	212	35,63	6,03	39,2 \| 85,0 \| 25,9 \| 6,6

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-109E-10X

Származási ország: DE, German; Hosszabbító rugó RZ-109E-10X

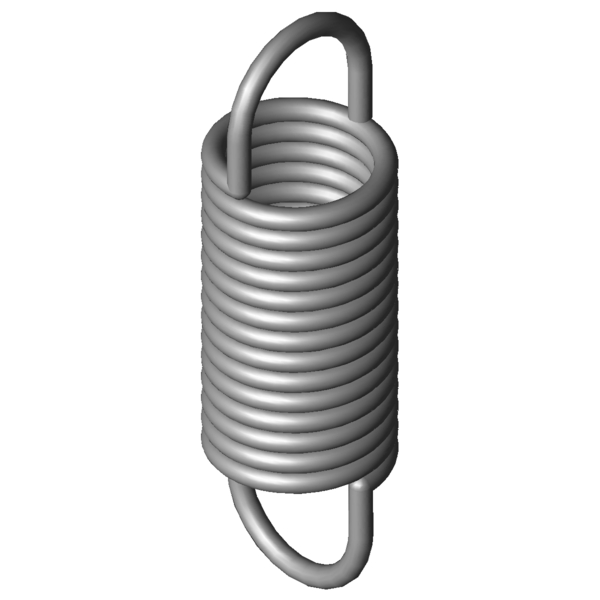

Termékkép - húzórugók RZ-109E-10X
