Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

árlépcsők - Hosszabbító rugó RZ-111X

mennyiség	egységár (EUR)
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Hosszabbító rugó Vétel

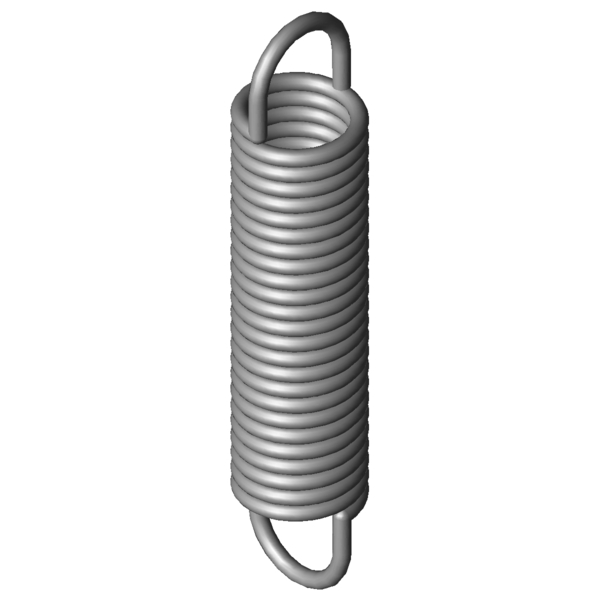

Termékkép Hosszabbító rugó RZ-111X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-111X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,25	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	9,2	mm	Tekervény külső átmérője
Dh	11,4	mm	Legkisebb hüvelyátmérő
L0	43,3	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	32,19	mm	A terheletlen, előfeszített rugótest hossza
Ln	77,61	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	34,31	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	64,34	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	5,55	mm	A húzószem belső síkjának távolsága a rugótesttől
R	1,718	N/mm	Rugóarány
F0	5,411	N	Belső előfeszítő erő
Fntol	5,17	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	28	fok	A húzószemek állásának tűréshatára
Gew	6,4228	g	A termék tömege
PG	ZH	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-111X

Érdeklődési képlet Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-111X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-111X Rozsdamentes acél Ø 1,25 x 9,2 x 43,3 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-111X	1.4310	1,25	9,2	43,3	64,34	77,61	34,31	1,718	43,0 \| 85,9 \| 32,6 \| 10,5
Z-111X	EN 10270-1	1,25	9,2	43,3	76,72	78,27	34,97	2	92,2 \| 100,0 \| 91,0 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-072X	8,8	44,3	0,176	1.4310	19,09	145,84	101,54	45,1 \| 82,1 \| 38,8 \| 14,6
RZ-081JX	10	50	0,192	1.4310	23,6	164,72	114,72	48,2 \| 88,7 \| 39,9 \| 16,0
RZ-081H-01X	10	43	0,24	1.4310	23,6	134,7	91,7	50,9 \| 87,8 \| 45,0 \| 20,0
RZ-072F-01X	8	40	0,269	1.4310	20,91	112,61	72,61	45,4 \| 81,1 \| 39,9 \| 15,4
RZ-081HX	10	36,5	0,308	1.4310	23,6	107,93	71,43	31,0 \| 77,7 \| 13,6 \| 1,8
RZ-081K-01X	8,5	48,5	0,321	1.4310	27,55	127,44	78,94	54,7 \| 84,6 \| 52,4 \| 27,1
RZ-087FX	10	50	0,336	1.4310	31,73	136,9	86,9	57,6 \| 91,3 \| 53,2 \| 28,3
RZ-089X	9,4	53	0,371	1.4310	33,65	136,19	83,19	58,3 \| 87,6 \| 56,0 \| 31,4
RZ-081K-12X	8,5	41,5	0,399	1.4310	27,55	104,9	63,4	32,5 \| 79,6 \| 15,6 \| 2,4
RZ-093X	9	52,2	0,43	1.4310	35,06	126,54	74,34	61,2 \| 86,7 \| 60,5 \| 36,6
RZ-088X	9,4	38	0,596	1.4310	33,65	89,8	51,8	35,1 \| 82,7 \| 19,0 \| 3,6
RZ-092X	9	37,2	0,69	1.4310	35,06	83,48	46,28	36,1 \| 83,5 \| 20,6 \| 4,2
RZ-094X	8	42	0,83	1.4310	39,1	85,13	43,13	35,6 \| 79,3 \| 22,5 \| 5,1
RZ-109FX	10	47	1,192	1.4310	59,56	93,18	46,18	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-111X	9,2	43,3	1,718	1.4310	64,34	77,61	34,31	43,0 \| 85,9 \| 32,6 \| 10,5
RZ-115OX	10	47,9	2,135	1.4310	81,51	82,38	34,48	74,7 \| 95,8 \| 73,9 \| 54,6
RZ-129X	9,6	51,8	4,525	1.4310	121,7	76,6	24,8	55,3 \| 88,3 \| 51,3 \| 26,3
RZ-115TX	7	43,1	7,734	1.4310	111,3	55,68	12,58	52,2 \| 88,3 \| 47,2 \| 21,2
RZ-130E-03X	8	46	9,615	1.4310	142,2	59,32	13,32	44,3 \| 85,3 \| 35,4 \| 12,1
RZ-130RX	9	39,2	15,625	1.4310	175,9	49,01	9,81	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147E-02X	10	41,6	18,538	1.4310	212	51,77	10,17	89,0 \| 91,4 \| 89,7 \| 86,0

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-111X

Származási ország: DE, German; Hosszabbító rugó RZ-111X
