Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

árlépcsők - Hosszabbító rugó RZ-115E-11X

mennyiség	egységár (EUR)
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-115E-11X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115E-11X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,3	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	11,3	mm	Tekervény külső átmérője
Dh	13,5	mm	Legkisebb hüvelyátmérő
L0	59	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	43,88	mm	A terheletlen, előfeszített rugótest hossza
Ln	130,6	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	71,6	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	59,25	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	7,56	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,763	N/mm	Rugóarány
F0	4,611	N	Belső előfeszítő erő
Fntol	3,95	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	32	fok	A húzószemek állásának tűréshatára
Gew	11,3766	g	A termék tömege
PG	ZJ	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-115E-11X

Érdeklődési képlet Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-115E-11X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115E-11X Rozsdamentes acél Ø 1,3 x 11,3 x 59 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115E-11X	1.4310	1,3	11,3	59	59,25	130,6	71,6	0,763	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115E-11X	EN 10270-1	1,3	11,3	59	70,59	131,96	72,96	0,888	92,2 \| 100,0 \| 91,0 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-036AEX	10	58,5	0,007	1.4310	4,351	649,01	590,51	28,7 \| 75,4 \| 9,7 \| 0,9
RZ-063E-12X	10	64,4	0,037	1.4310	11,53	358,72	294,32	34,9 \| 78,0 \| 21,9 \| 4,7
RZ-069AX	10,8	58,7	0,067	1.4310	15,67	279,13	220,43	41,2 \| 85,5 \| 29,5 \| 8,6
RZ-069X	10,8	47,5	0,09	1.4310	15,67	210,51	163,01	42,0 \| 79,2 \| 35,2 \| 11,6
RZ-081E-05X	12,5	54,7	0,093	1.4310	19,8	259	204,3	43,4 \| 84,1 \| 34,2 \| 11,7
RZ-084X	13,5	59,4	0,113	1.4310	23,77	257,81	198,41	46,4 \| 86,7 \| 38,1 \| 14,5
RZ-087BX	11	69,4	0,163	1.4310	28,97	232,52	163,12	51,4 \| 86,4 \| 46,4 \| 21,5
RZ-087AX	11	62,4	0,187	1.4310	28,97	204,28	141,88	54,7 \| 89,6 \| 49,7 \| 24,7
RZ-087X	11	55,4	0,22	1.4310	28,97	176,03	120,63	57,5 \| 89,4 \| 54,1 \| 29,0
RZ-100JX	12	60,8	0,249	1.4310	34,95	191,6	130,8	60,4 \| 91,9 \| 56,9 \| 32,3
RZ-087GX	10	60	0,262	1.4310	31,73	171,21	111,21	60,5 \| 87,9 \| 59,0 \| 34,5
RZ-093AX	9	59,2	0,366	1.4310	35,06	146,63	87,43	68,1 \| 85,4 \| 70,5 \| 48,5
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	77,0 \| 91,7 \| 78,7 \| 60,6
RZ-109X	11,2	61,2	0,59	1.4310	53,56	145,21	84,01	87,4 \| 97,2 \| 87,8 \| 77,0
RZ-115E-11X	11,3	59	0,763	1.4310	59,25	130,6	71,6	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-109GX	10	59,5	0,868	1.4310	59,56	122,94	63,44	92,3 \| 94,6 \| 94,0 \| 88,1
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	87,8 \| 91,4 \| 84,7 \| 87,4
RZ-115V-32X	12	66,5	1,134	1.4310	83,35	134,93	68,43	80,4 \| 89,9 \| 83,3 \| 67,9
RZ-112X	9,2	58,5	1,157	1.4310	64,34	109,44	50,94	79,8 \| 92,2 \| 81,6 \| 65,5
RZ-123X	14,1	59	1,186	1.4310	85,63	125,88	66,88	77,7 \| 87,1 \| 81,3 \| 64,6
RZ-115V-31X	12	57,5	1,379	1.4310	83,35	113,76	56,26	74,5 \| 92,8 \| 74,8 \| 55,9
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	63,0 \| 86,1 \| 63,1 \| 39,9
RZ-126X	11,6	55	2,317	1.4310	102,6	95,91	40,91	60,4 \| 90,6 \| 57,4 \| 33,0
RZ-130NX	12	60,2	3,497	1.4310	137	96,24	36,04	52,2 \| 88,1 \| 46,8 \| 21,8
RZ-129AX	9,6	61,4	3,642	1.4310	121,7	92,22	30,82	51,4 \| 87,4 \| 45,9 \| 21,0
RZ-146AX	12	66,8	5,437	1.4310	181,5	97,3	30,5	44,7 \| 82,5 \| 37,6 \| 13,9
RZ-146X	12	54,8	7,089	1.4310	181,5	78,19	23,39	42,4 \| 84,0 \| 32,7 \| 10,7
RZ-130SX	9	55,4	9,943	1.4310	175,9	70,81	15,41	38,9 \| 81,9 \| 27,6 \| 7,2
RZ-147E-03X	10	57,6	12,019	1.4310	212	73,29	15,69	38,3 \| 83,7 \| 24,9 \| 6,1
RZ-147SX	11	67,8	12,153	1.4310	251,8	86,47	18,67	37,4 \| 81,2 \| 24,8 \| 6,1

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115E-11X

Származási ország: DE, German; Hosszabbító rugó RZ-115E-11X

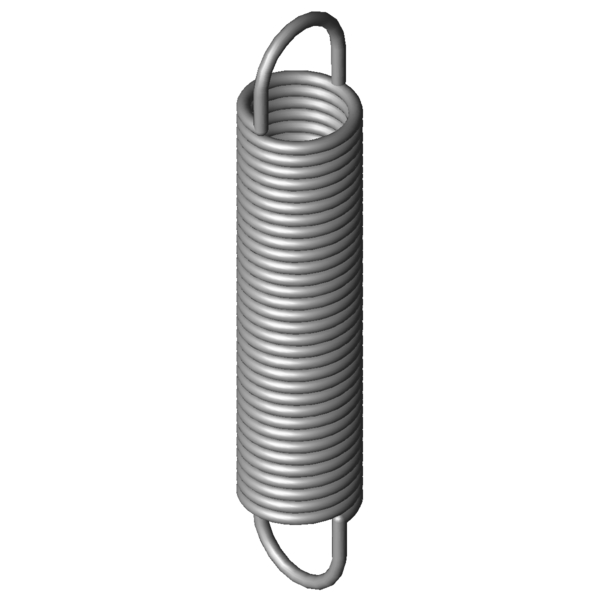

Termékkép - húzórugók RZ-115E-11X
